线束端子压接接收标准

来源:作者:线束世界-Jimmy2021-05-13 13:23

下图为端子压接合格标准图:

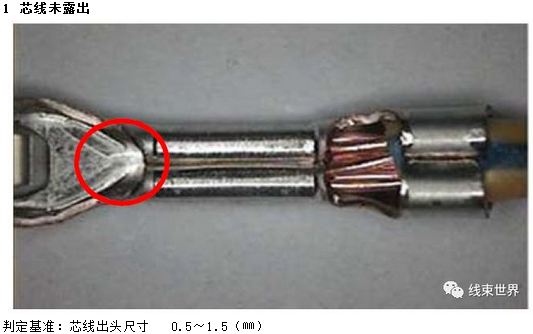

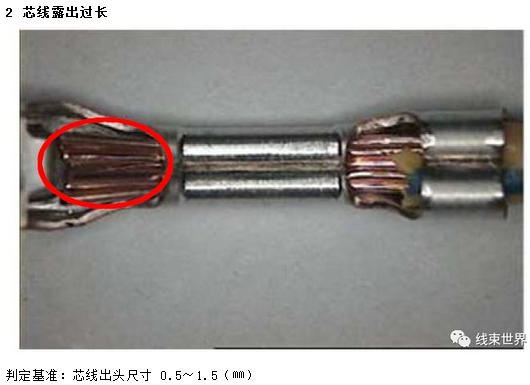

一、芯线压着部位: 芯线在端子中位置适中且包容良好,WS部位经前端芯线露出

①(0.5~1.5)㎜,WS部位后端芯线露出

④(0.5~1.5)㎜;WS部位前端钟口尺寸

⑤(0.2±0.2)㎜,WS部位后端钟口尺寸

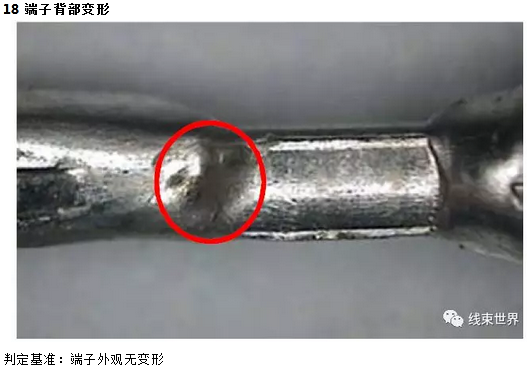

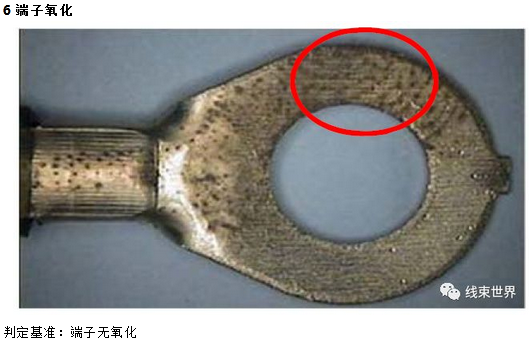

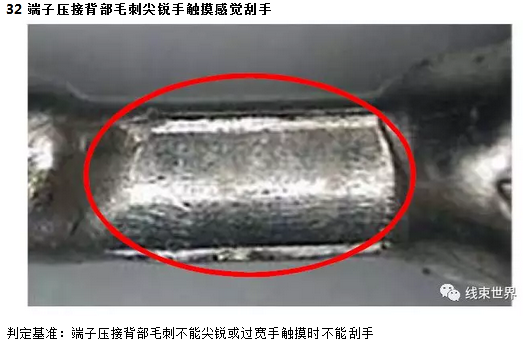

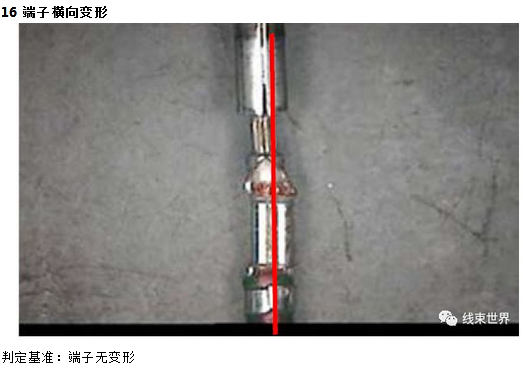

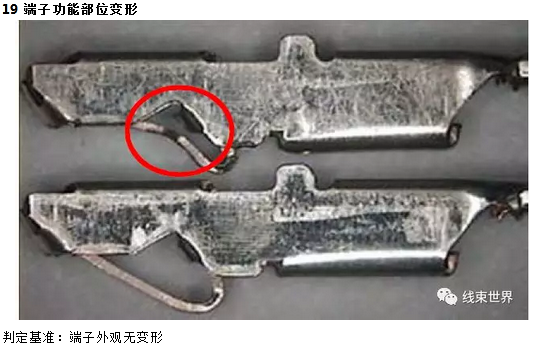

②(0.4±0.2)㎜;芯线及端子无氧化、外观无损伤变形;绝缘层无压着;背部压痕均匀正常;

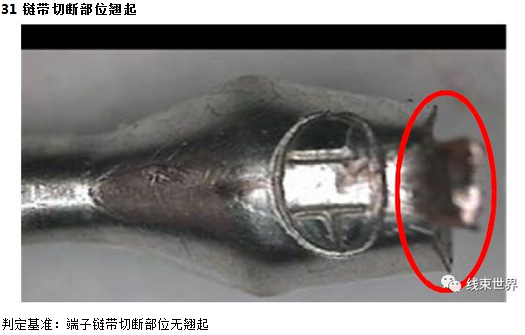

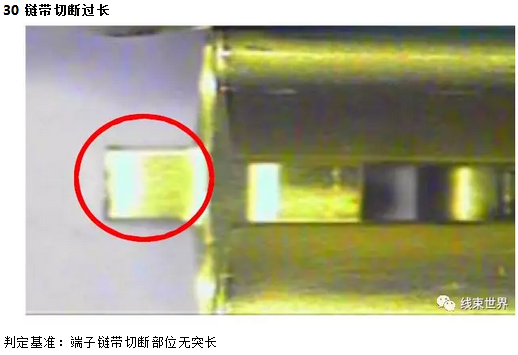

二、绝缘层压着部位:线皮包容良好,外观无受损,变形;端子链带切断部位最长不超过③0.5㎜,且无翘起.

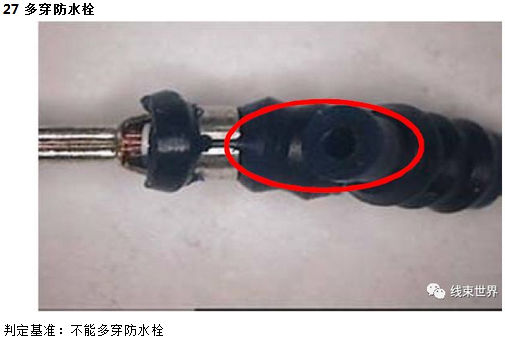

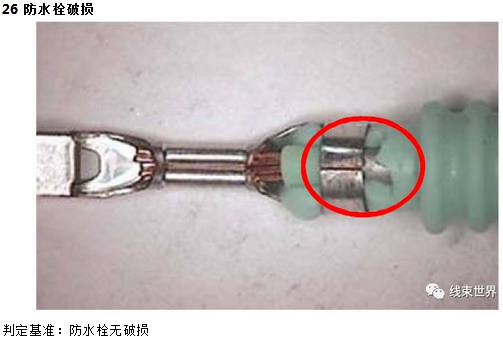

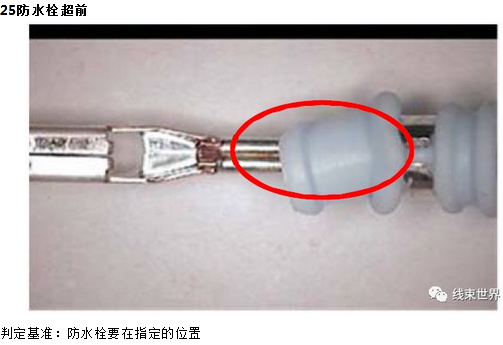

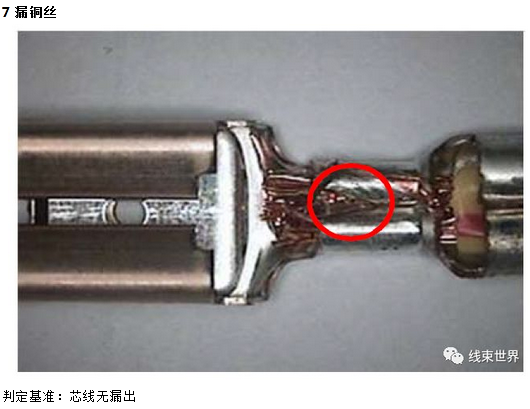

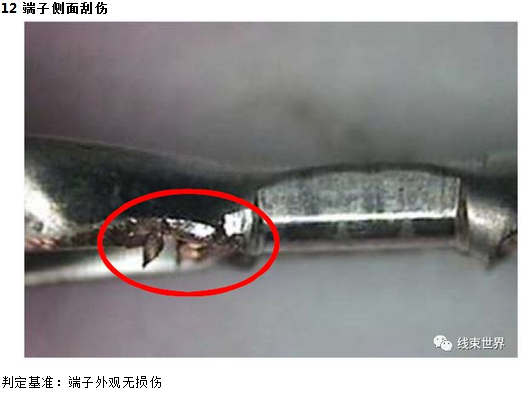

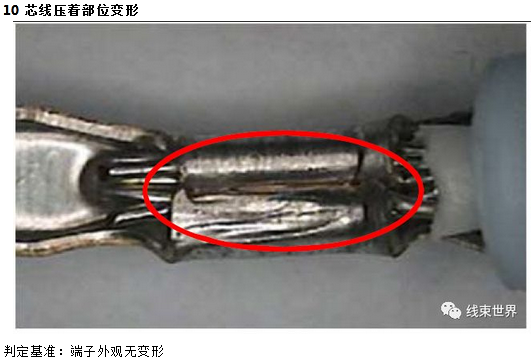

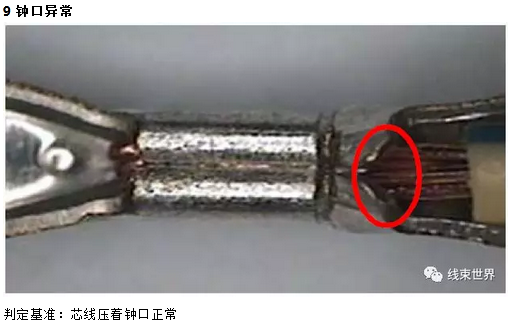

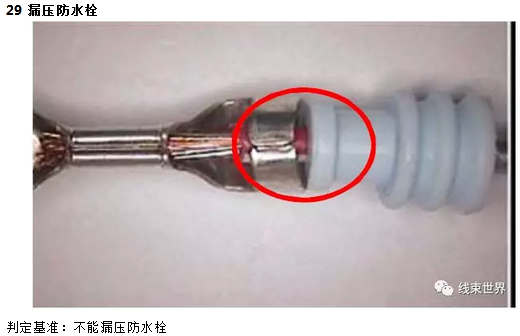

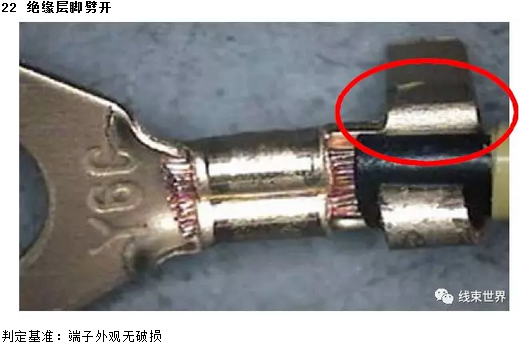

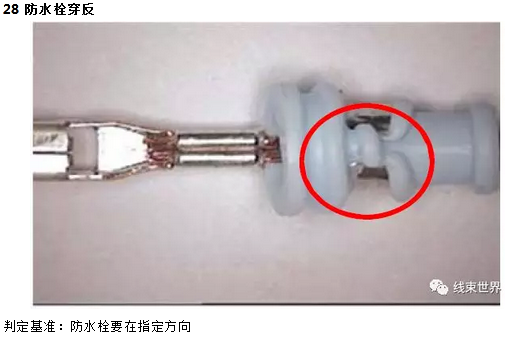

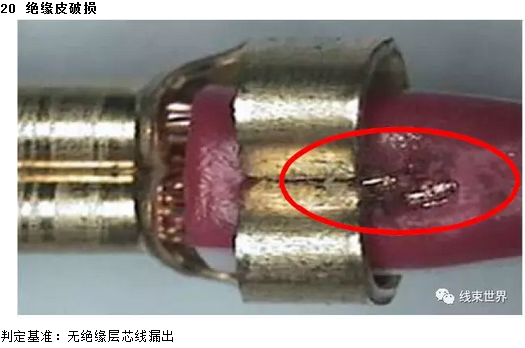

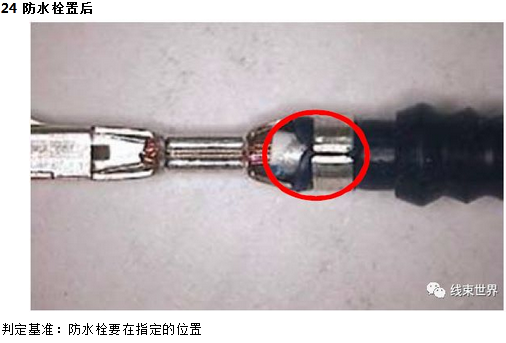

不良内容
