汽车保险丝知识知多少?

来源:作者:线束世界-Jimmy2021-04-29 17:17

为何需要保险丝?

保险丝的基本作用是当电路电流异常并且超过其额定电流时熔断起到电路保护的作用。说直白点,就是线路的保护装置,也是烧车预防的第一道关口。

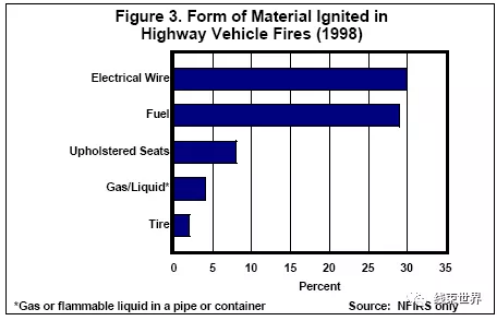

有关汽车在高速公路自燃原因统计

我们可以发现,其中最主要的原因还是电线的燃烧,保险丝的作用简明而讲就是预防电线的燃烧



什么是保险丝?

1, 保险丝是一个热能响应元件。

2, 保险丝是为了保护线束而有意设计和制造成线路中最弱的一部分。

3, 保险丝的每一电流值都对应一定范围的电阻,并由此定义其过载的特性。



保险丝的种类:

插片式保险丝:小电流短时间脉冲电流负载用

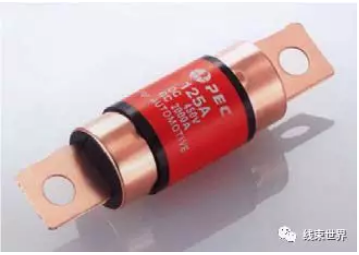

慢熔保险丝:大电流,长时间脉冲电流,锁电流负载用


高压保险丝:高压线路使用



保险丝熔断示意

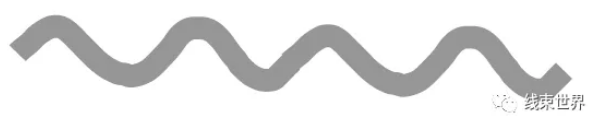

1, 保险丝接通过载电流

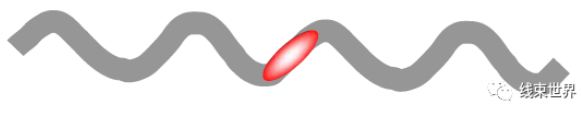

2,过载电流是保险丝熔丝发热



3,保险丝熔丝熔断

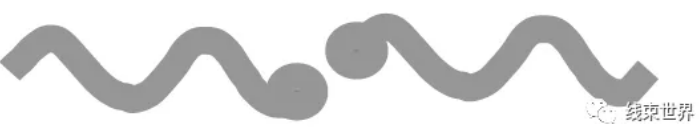

4,保险丝熔断后,由于导体两端的电压而发生火花



5,熔断距离加大后,电火花停止

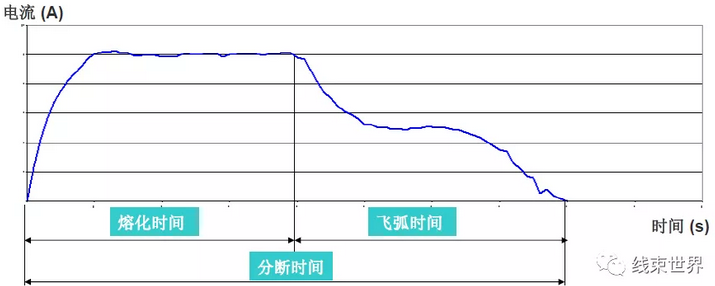

保险丝分断时间

保险丝分断时间== 熔化时间+电弧时间



保险丝熔断一般分为过载+短路

一,过载电路。过载是指设备运行负荷过大,超过了设备本身的额定负载。表现为电流过大,设备及线路发热量大,设备异响等。设备长期过载会降低线路绝缘水平,甚至烧毁设备或线路。

过载的电流通常是额定电流的100-600%

过载一般发生在:1, 太多的设备连接在一个支路上

2, 因为故障失灵,一个设备承受了超过标准的电流





二,短路。短路是指电路或电路中的一部分被短接。如负载与电源两端被导线连接在一起,就称为短路。一个短路的电流一般超过600 % 的额定电流

短路一般发生在: 1,碰撞,线束的损坏会造成电源到接地的直接路径

2, 故障失灵, 破损或者降级的电线绝缘层会造成此现象



选定保险丝流程:

决定保险丝种类、额定电流

①计算负载电流→计算使用回路的负载电流

从负载额定电力计算算出

<例>负载额定电力在12V 100W之时(100W / 12V )×(13.5V / 12V) =9.375A*当负载使用电压在13.5V流动到保险丝的电流成为9.375A。

②确认负载规格→确认负载波形的模式

・连续负载or间歇式负责

・有无脉冲电流、锁电流



③ 选定保险丝种类→从负载规格选定保险丝种类

小电流负载,短时间脉冲电流负载一般选择插片式保险丝(快熔型)

大电流负载,长时间脉冲电流负载,锁电流负载,一般选择慢熔保险丝(慢熔型)

④计算保险丝容量→从负载电流值、通电模式计算出容量

由负载电流值及周围温度,决定保险丝的容量。

<推荐使用条件(在连续电化时)>

插片式保险丝:额定电流的70%以下

慢熔保险丝:额定电流的50%以下

<保险丝容量的温度变化率>

插片式保险丝:-0.15%/℃

慢熔保险丝:-0.14%/℃

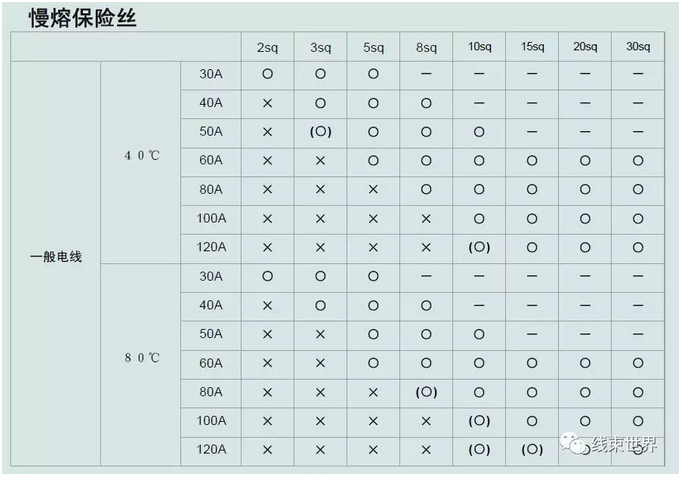

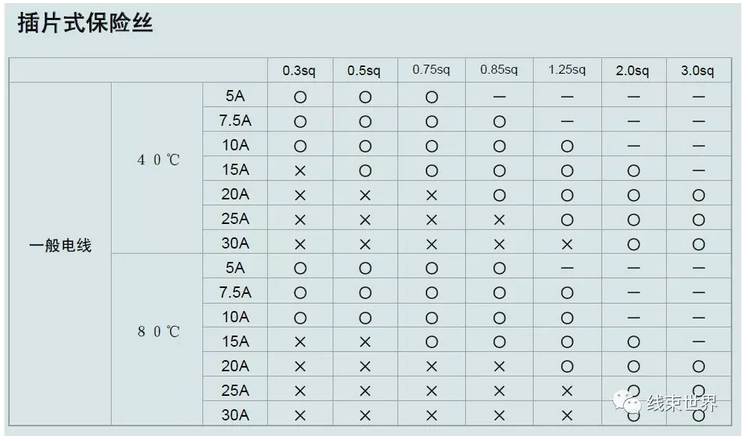

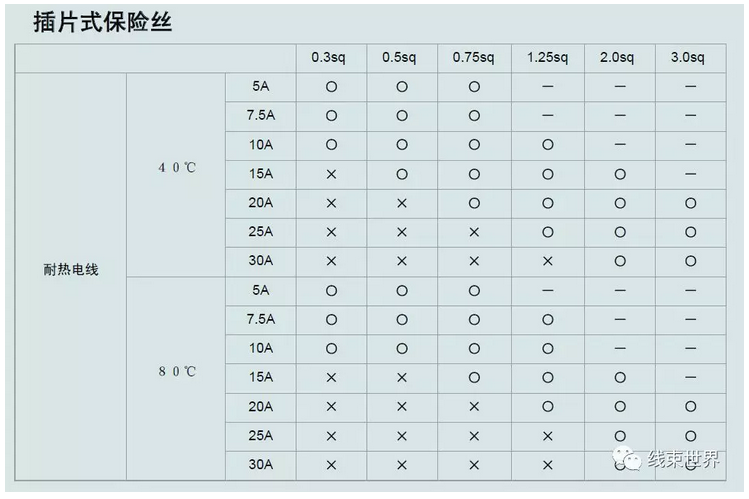

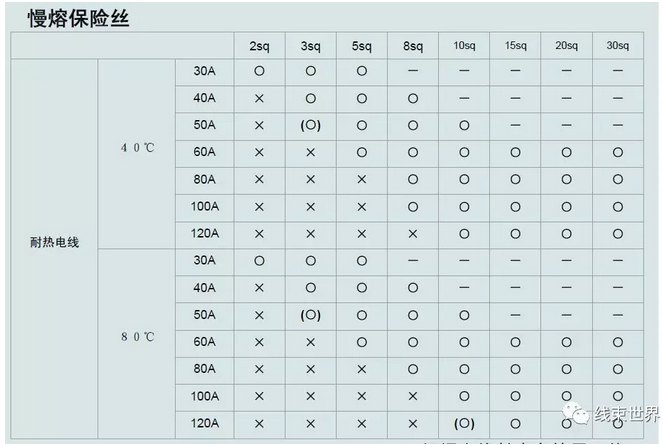

决定连接电线尺寸

选定连接电线尺寸
