线束缠带工艺（全）

来源：•作者：•2021-05-26 11:02

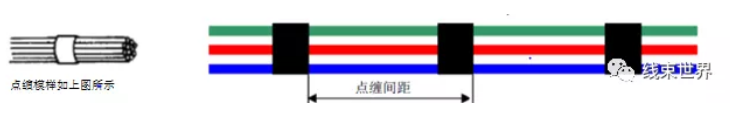

1 点缠

胶带必须在线束上缠绕两圈，缠绕宽度和胶带宽度相同。如果有其它特殊的规定，分支的中心位置需要点缠。

要求：如工艺文件有定义，缠绕圈数按照工艺文件定义。点缠需包住全部电线（无电线漏在点缠外），胶带头紧密贴合不张开,点缠位置，间距，个数须符合工艺文件要求。

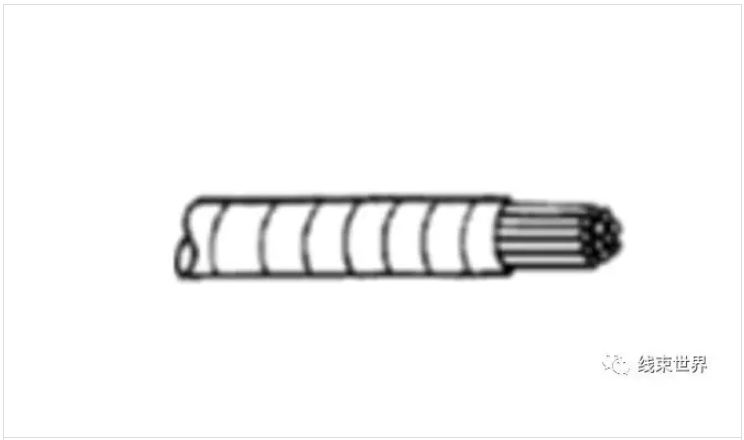

2. 间距缠（花缠）

开始缠绕胶带时，在起点位置按照点缠，然后以大约45度角的方向沿着线束标明的地方螺旋缠绕，最后在终点位置点缠,缠带收尾末端整齐、无起翘/脱开。在上述的基础上：a.如果线束支干的直径小于或者等于胶带宽度的1/2，间距缠不允许有露线情况；b.如果线束支干的直径大于胶带宽度的1/胶带之间的间距不大于胶带的自身宽度，以1/2为最佳，间距均匀。（各个行业与OEM的标准会有）

3. 全缠(密缠)：

缠绕胶带重叠的部分至少是胶带宽度的50% ，起始和结束均需点缠2-3圈。在胶带全缠的区域不允许有任何电线能被看见。缠带收尾末端整齐、无起翘/脱开。需注意的是，胶带的拉长长度不得超过40mm。（各个行业与OEM的标准会有）

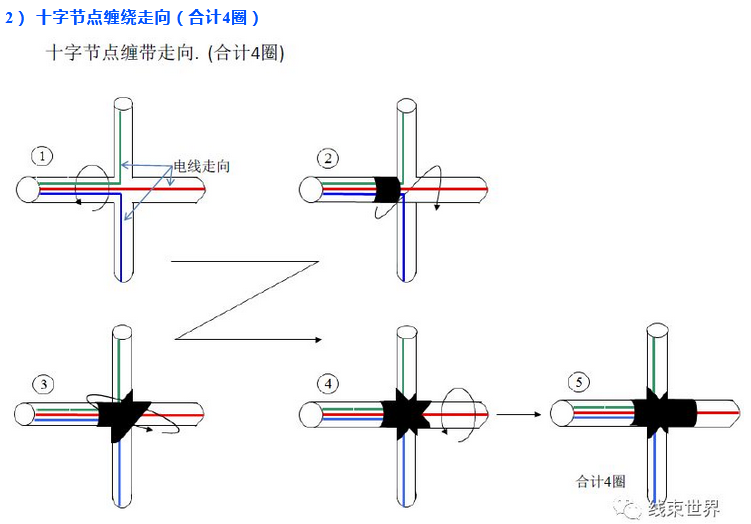

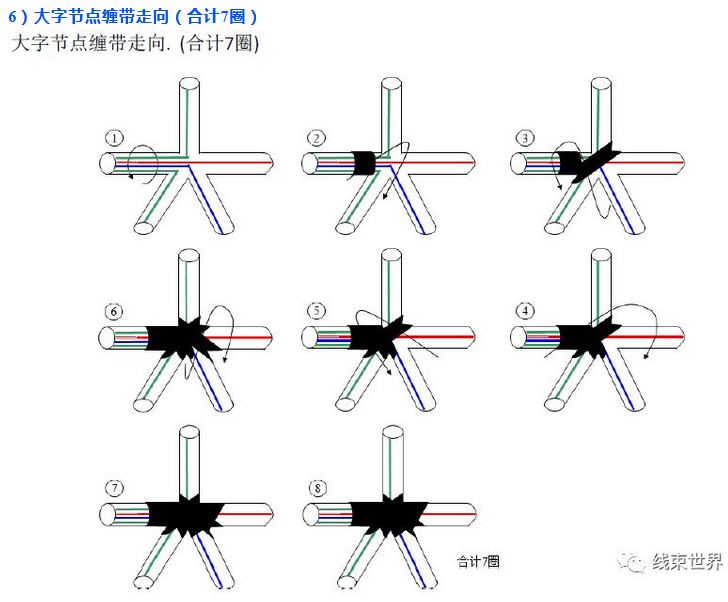

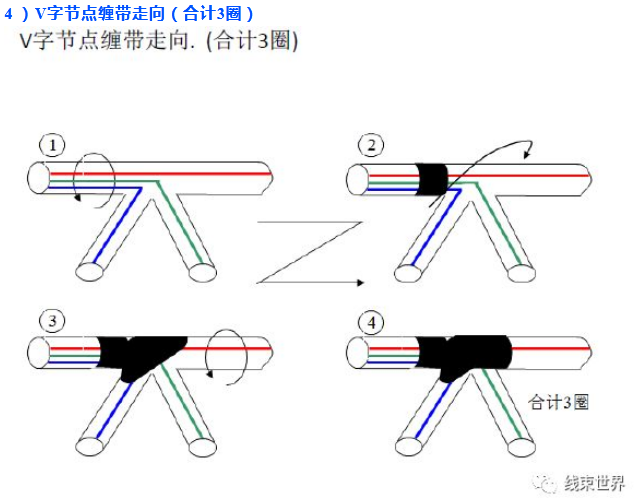

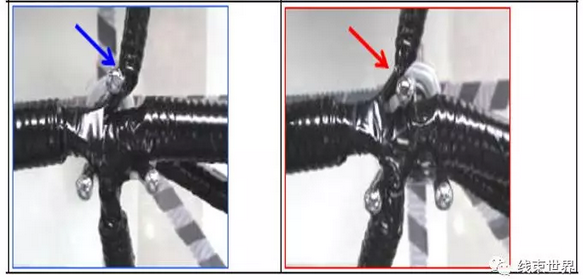

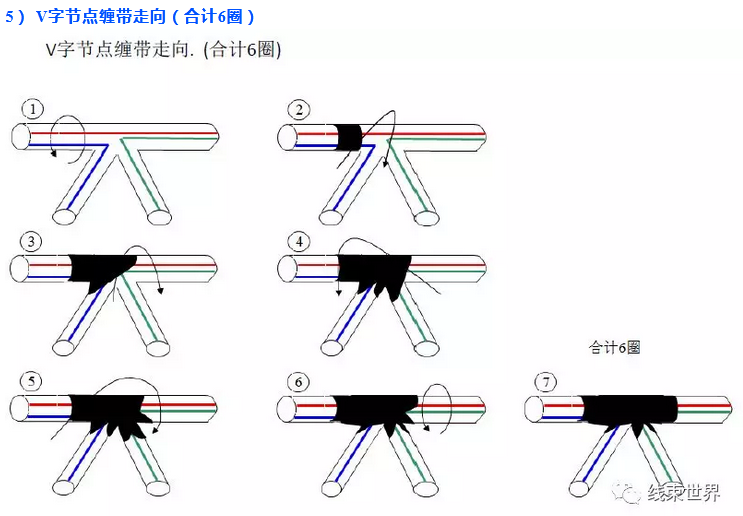

4. 交叉缠

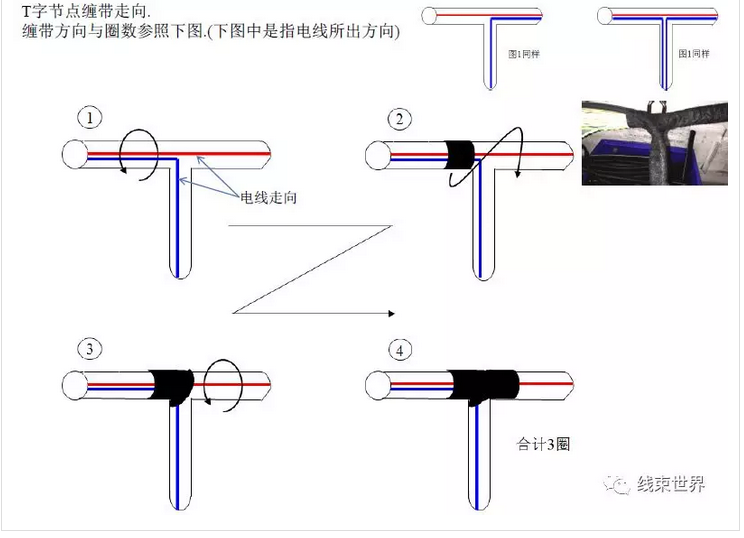

1） T字节点缠绕走向

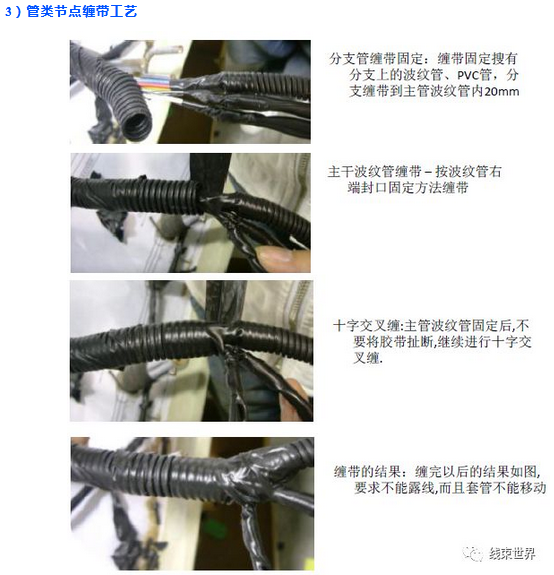

5. 波纹管上缠带

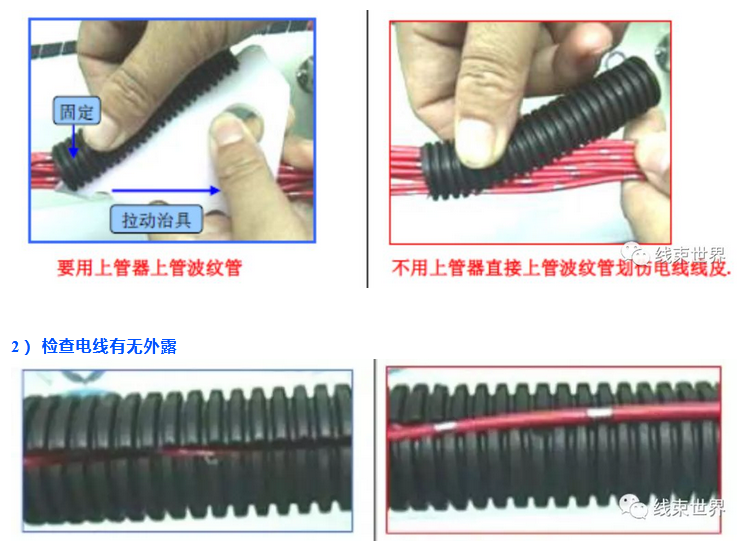

1）使用上管器上开口波纹管

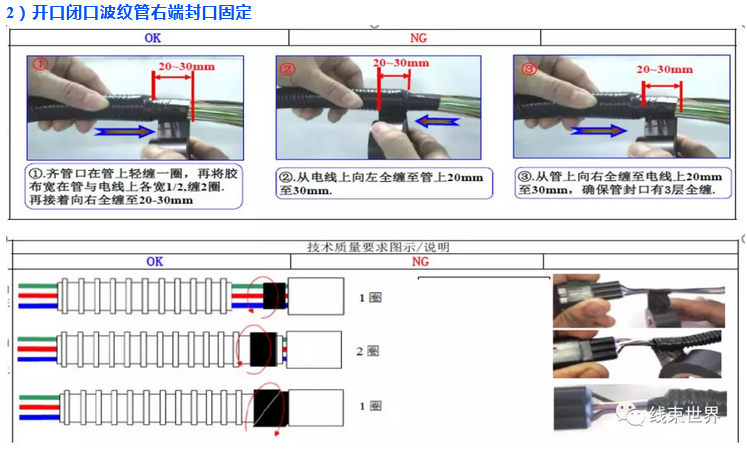

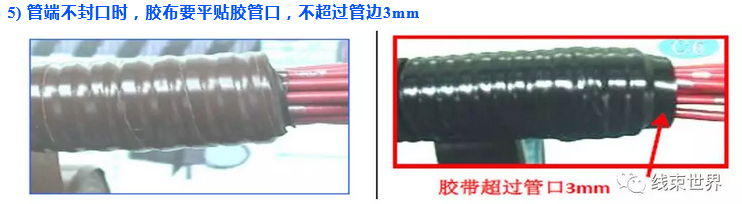

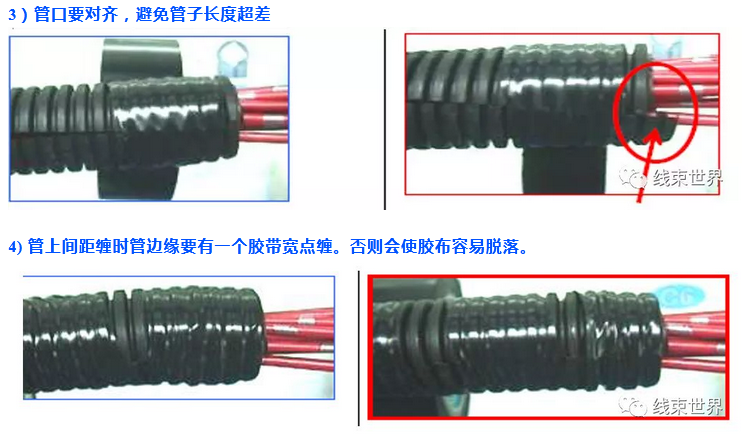

6. 波纹管端缠带

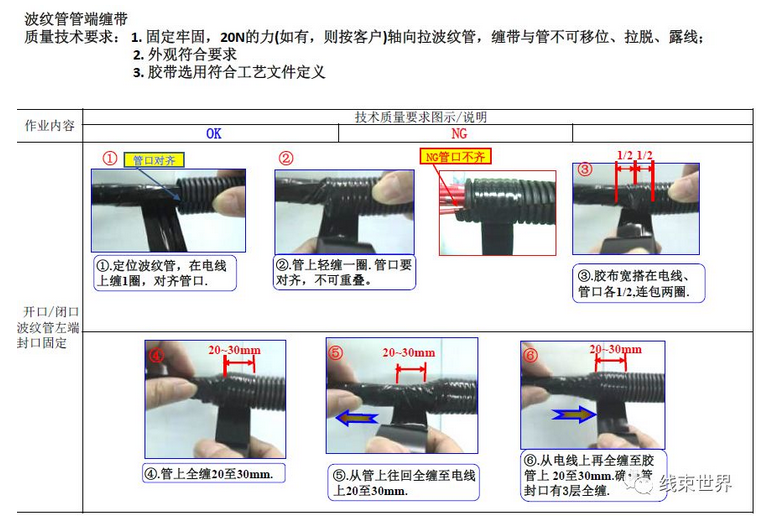

要求固定牢固，20N的力（如有，则按客户要求）轴向拉波纹管。缠带与管不可移位，拉脱露线；

1) 开口闭口波纹管左端封口固定

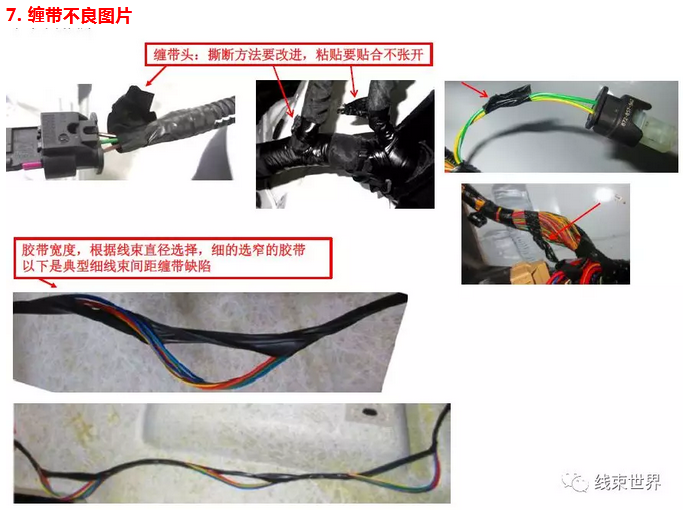

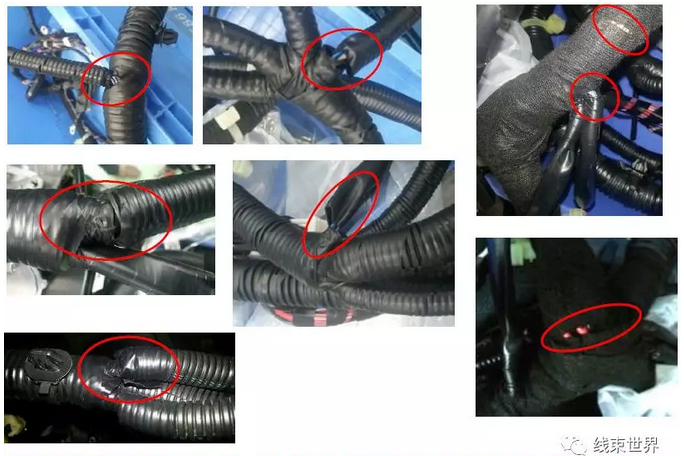

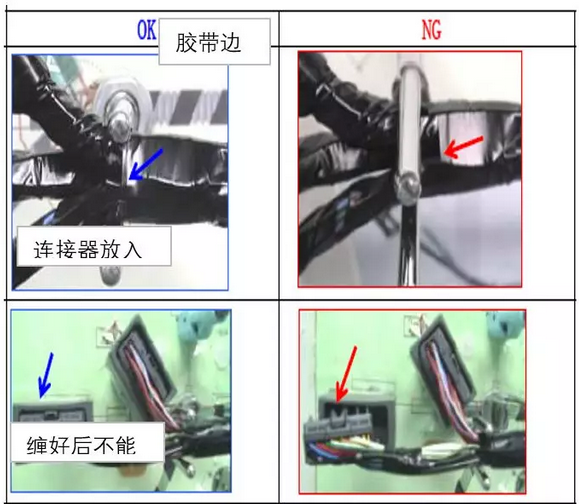

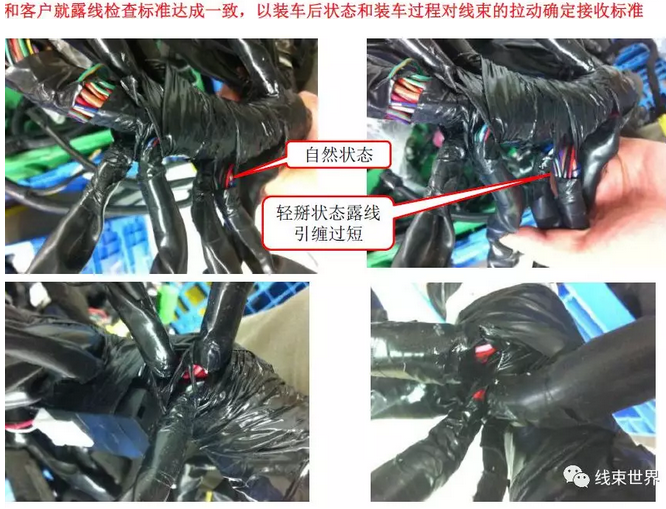

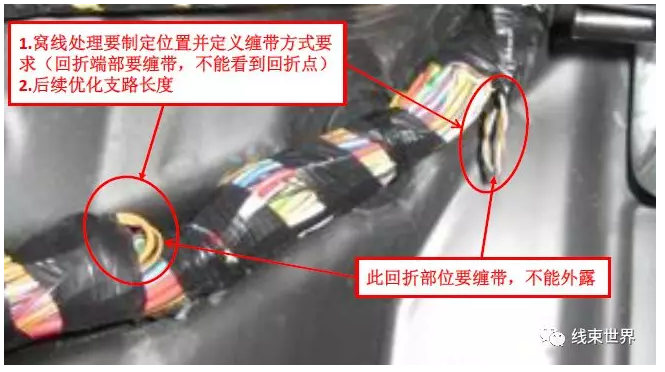

8. 其他注意事项：

1 ）分清胶带类型，识别胶带规格，不允许用错胶带。

2）缠带前，检查连接器中有无支路遗漏、端子不到位、连接器损坏、连接器用错、密封塞脱落、支路交叉、电线打绞等情况。

3 ）一般要求从细小分支开始缠带，再缠主干。对于细小分支的全缠，胶带不能拉得太长，不允许反胶和漏线。

4）胶带缠绕应重叠紧实，表面光滑。

5）全缠胶带不宜重叠太多，减少胶带浪费和节省生产时间。间距缠绕应间距均匀。

6）不得随意将胶带乱缠、乱粘，不得浪费胶带。

7）提出合理化建议,改善当前的缠带方式或胶带规格。

8）胶带将用尽时,应遵守5S原则,拆出剩余胶带,分别将胶带和纸环丢入相应的回收桶
