胶带缠绕的分类、方法和动作要领介绍

来源：•作者：•2021-05-31 13:03

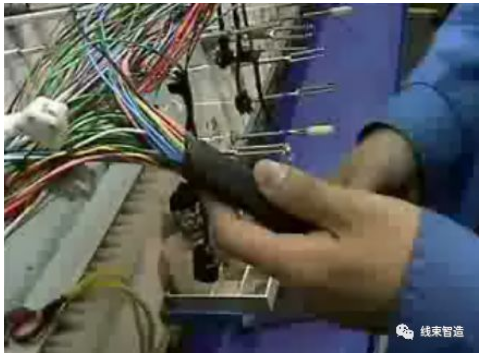

胶带缠绕的通用方法：

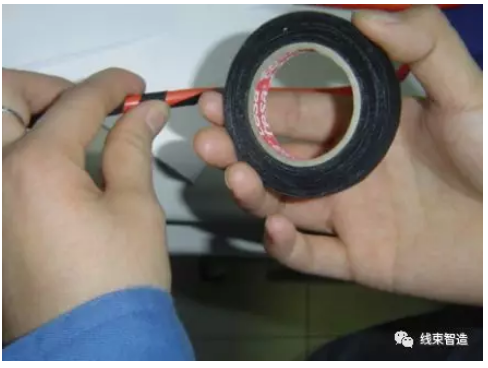

用左手握住导线，右手拿胶带。用拇指控制胶带，并用中指和食指的力量使胶带从左往右螺绕式的转动。具体操作方法如图示：

胶带缠绕的分类：

1、定位缠绕(点缠)

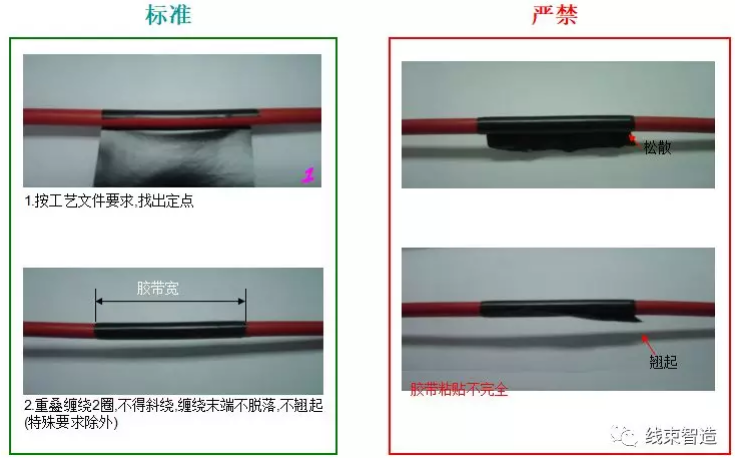

按照工艺文件要求，对准工装板上的相应的指示杆，找出定点，左手握紧导线，用胶带重叠缠绕2圈，不得斜绕。（特殊说明除外）

动作要领：

撕开胶带20MM，面向案板站立，左手握于导线位置上，食指贴附胶带，右手拇指和食指拳头式握住胶带，上下翻滚胶带2次，紧贴导线撕下胶带。

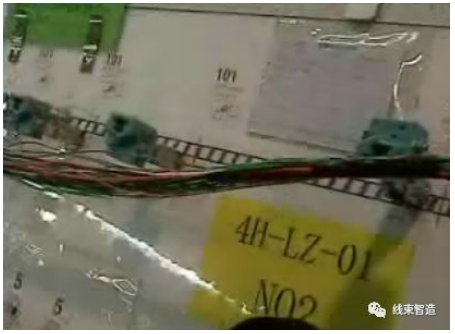

2、间隔缠绕(裸缠)

始端缠绕1圈，缠绕过程中不反胶，裸距符合工艺或产品要求，结尾缠绕1圈。缠绕末端不脱落，不翘起。（特殊说明除外）

动作要领：

撕开胶带20MM，面向案板站立，导线开始位置缠绕1圈后，用右手控制胶带成45度角向前进方向拉开一定距离翻滚，左手大拇指摁下胶带完成翻滚动作。

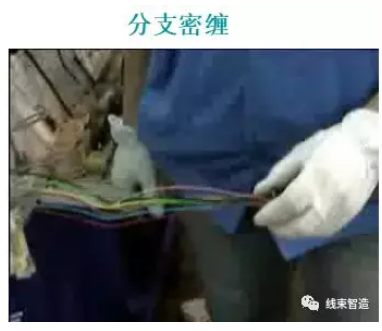

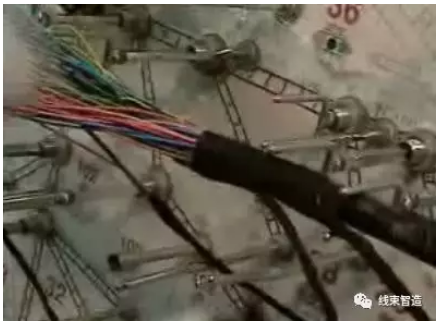

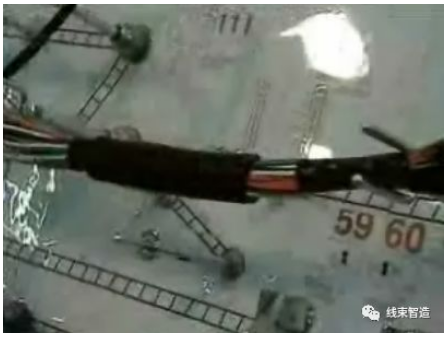

3、覆盖缠绕(密缠)

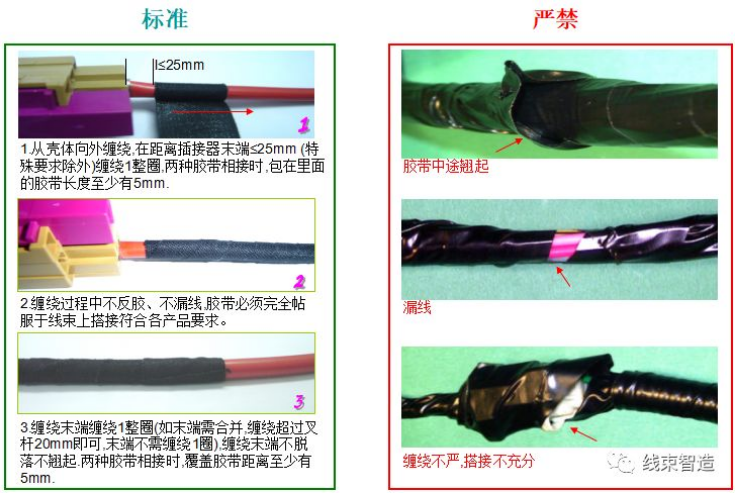

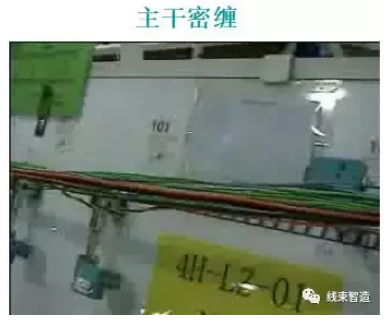

始端重叠缠绕1圈，缠绕过程中不反胶不露线，搭接符合工艺或产品要求，缠绕末端不脱落，不翘起。（特殊说明除外）

动作要领：

撕开胶带20MM，面向案板站立，左手食指贴附胶带，右手拇指和食指将胶带拉上导线，左手拇指摁下胶带完成翻滚。

动作要领：

撕开胶带20MM，侧身站立，左手拿塑件食指贴附胶带，右手握胶带于掌心，食指与中指控制胶带旋转方向缠绕1圈后保持胶带与导线45角缠绕。

4、固定式缠绕

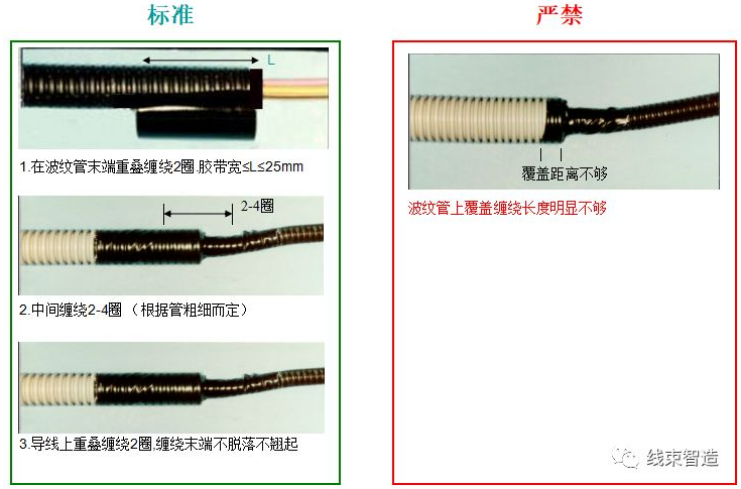

1）波纹管(内封闭)

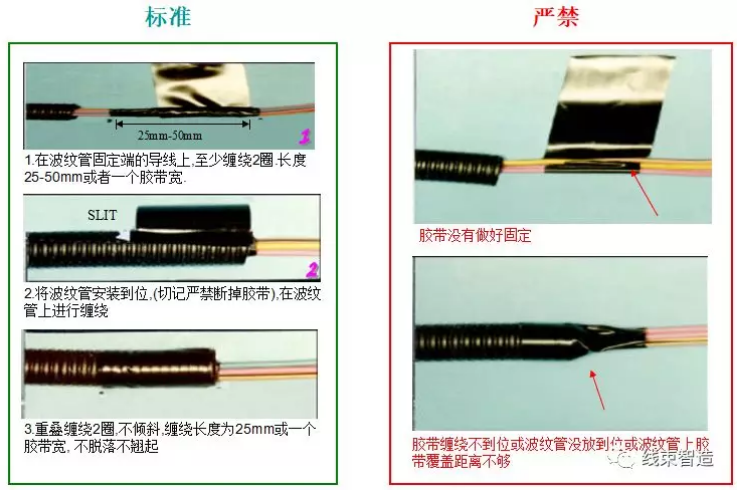

与波纹管一端齐平的导线上至少缠绕2圈，距离为25mm-50mm或一个胶带宽。将波纹管插入胶带到工艺规定位置，在波纹管上重叠缠绕2圈，缠绕距离为25mm-50mm或一个胶带宽。

动作要领：

撕开胶带20MM，面向案板站立，左手食指贴附导线，右手拇指与食指控制胶带旋转方向，左手握波纹管螺旋推动至指定位置并将胶带置于波纹管开口处。

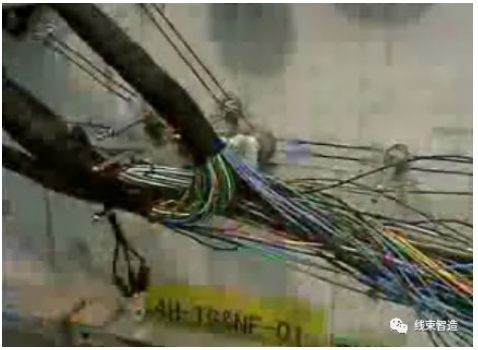

2）波纹管(外封闭)

管径小于18MM，19MM胶带缠绕需：6圈。管径大于18MM，19MM胶带缠绕需：7-8 圈。

先在波纹管末端上缠绕2圈，中途2-4圈，结尾重叠2圈。

注意：中途的几圈可根据波纹管粗细调控覆盖率。

动作要领：

撕开胶带20MM，面向案板站立，左手食指贴附波纹管末端辅助，右手拇指与食指控制胶带旋转方向。

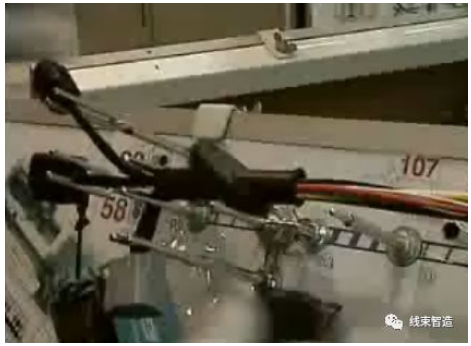

3）护套固定缠绕

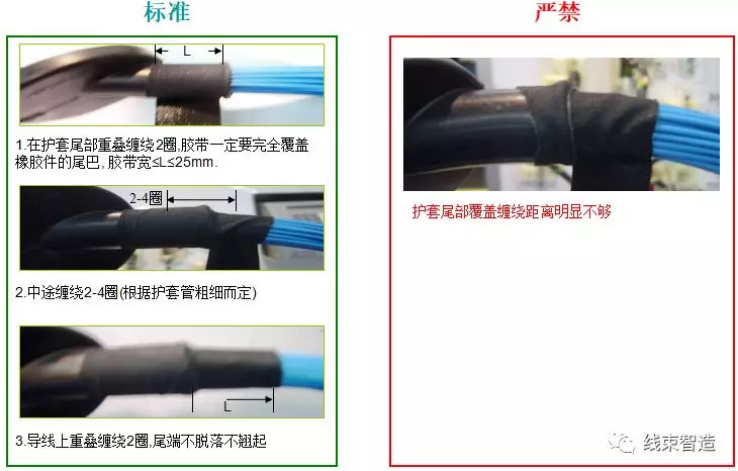

19MM胶带缠绕共计：6-8 圈。

在护套的尾部先缠绕2圈，中途2-4圈，结尾到导线上重叠缠绕2圈。

动作要领：

撕开胶带20MM，面向案板站立，左手握橡胶件，食指贴附胶带，右手拇指与食指控制胶带旋转方向。

4）带胶保护条缠绕

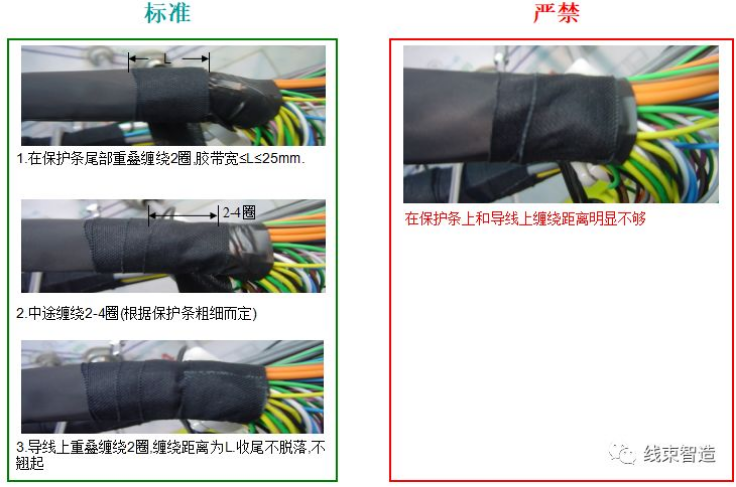

19MM胶带缠绕共计：6-8 圈。

在保护条的末端上重叠缠绕2圈，中间2-4圈缠到导线上，最后在导线上重叠缠绕2圈。

动作要领：

撕开胶带20MM，左手握保护条分支食指贴附胶带，右手拇指与食指控制胶带旋转方向，左手拇指摁下胶带完成翻转。

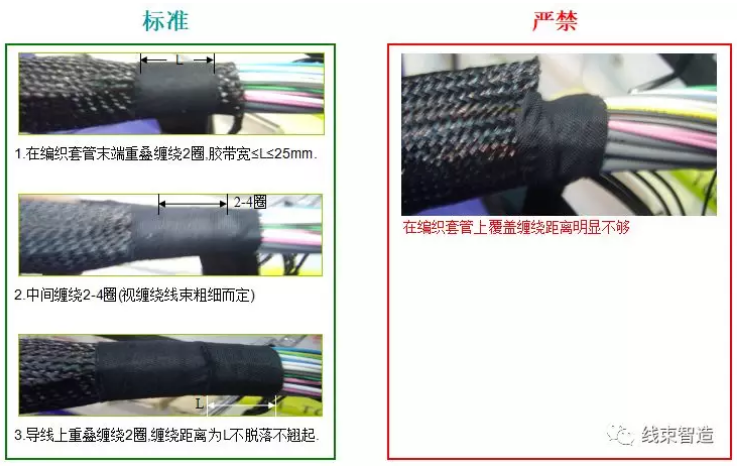

5）编织套管固定

19MM胶带缠绕共计：6-8 圈。

在编织套管的末端上重叠缠绕2圈，中间2-4圈缠到导线上，最后在导线上重叠缠绕2圈。

动作要领：

撕开胶带20MM，左手握纺织管，食指贴附胶带，右手拇指与食指控制胶带旋转，左手拇指摁下胶带完成翻转。

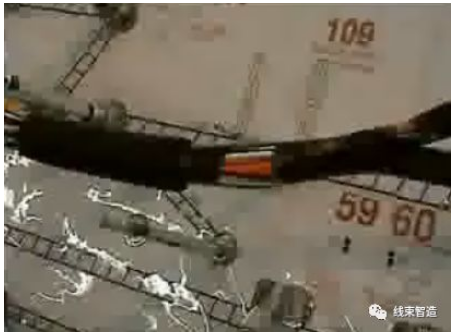

5、合并缠绕

胶带缠绕共计：5 圈。

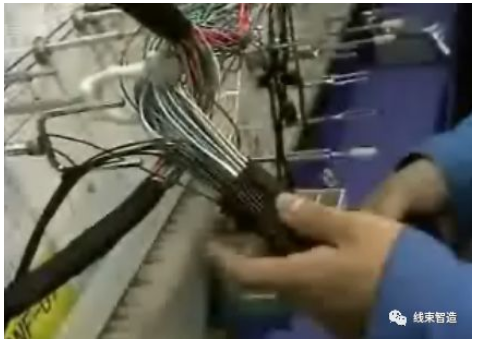

主干部起始重叠缠绕2圈，再缠一圈超过叉杆一个胶带宽处，将分支合并，合并线再重叠缠绕2圈。

动作要领：

撕开胶带20MM，左手握主干，食指贴附胶带，右手拇指与食指控制胶带翻转。

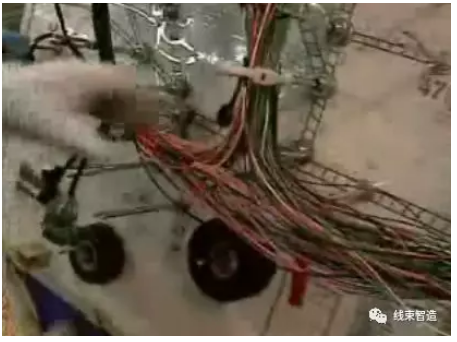

6、“T”型缠绕

1）VQ

19MM胶带缠绕总圈数：18-19 圈。

起缠重叠2圈，再缠2-3圈靠近中心位置，绕到左边缠绕1圈，再绕到右分叉2圈，合并分支缠绕左分叉1圈，右边1圈，再从左边绕到上分支2圈，绕到右下分叉间1圈，然后再左分支1圈，右分支1圈，交叉缠绕1圈绕到上分支缠绕2圈，最后最后绕到右分支重叠缠绕1圈。

动作要领：

撕开胶带20MM，左手食指贴附胶带，并握紧导线。右手食指和拇指拉胶带，拇指推胶带，摁下活动叉，左右手配合完成缠绕。

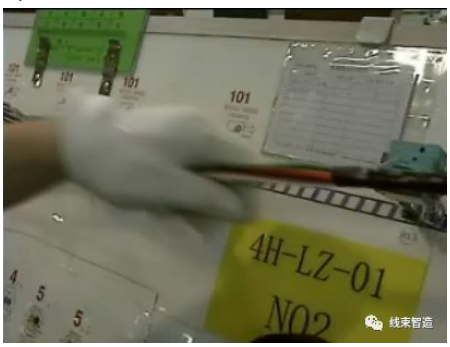

2）LZ

32MM胶带缠绕总圈数：7-8 圈。

起始重叠缠2圈，再缠绕1-2圈到交叉点位置。绕到交叉点左边缠绕2圈，再绕到交叉点上边缠绕2圈，最后绕到下面切断胶带。

动作要领：

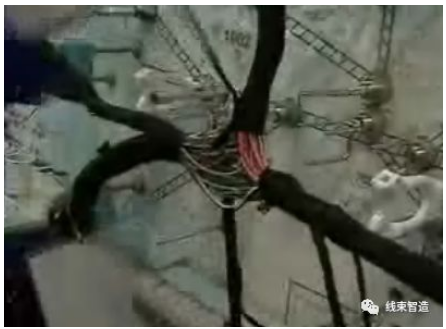

撕开胶带20MM，左手握主干交叉点处，食指贴附胶带，右手拇指与食指控制胶带旋转，左手配合右手边理线边缠绕，取下/挂上分支。

3）花缠

斜T型缠绕：宽32MM胶带总缠绕圈数：6 圈。

先从下分支起始缠绕2圈，绕到上分支1圈，从下面缠绕分叉中心1圈，最后主干结尾2圈。

动作要领：

撕开胶带20MM，左手握主干分支点，食指贴附胶带，左右手交替旋转胶带，食指与拇指控制胶带旋转方向。

7、其它

当分支一端为环型端子时，该分支上的套管或波纹管需作固定以保证其不超出端子的压接点A。

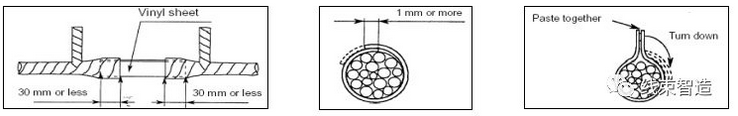

缠绕PVC套管：开口套管表面用间隔或覆盖缠绕，开口处套管间重叠大于1mm，末端要用胶带固定开口处，无露线，特殊以工艺卡为准。

不开口套管在分支出口端要固定缠绕并延伸到导线上，接插件端如果没有特殊要求不用缠绕胶带。套管末端装有卡钉时，末端必须和线束固定到一起，胶带缠绕不能大于30mm。覆盖物内部不允许有胶带固定。
