游标卡尺貌似简单，但是你真的用对了吗？

来源：•作者：•2021-06-01 15:54

游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

游标卡尺的读数方法

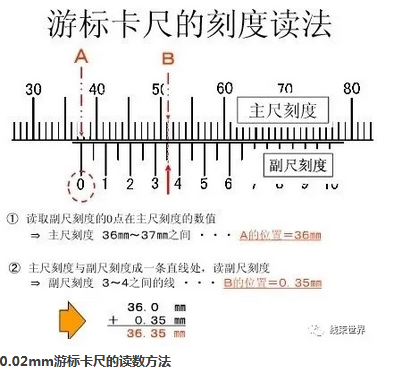

以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步：

1）根据副尺零线以左的主尺上的最近刻度读出整毫米数；

2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；

3）将上面整数和小数两部分加起来，即为总尺寸。

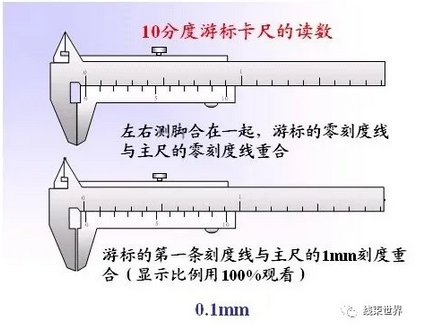

游标卡尺千分尺原理和读数.ppt主尺的最小分度是1mm，游标尺上有10个小的等分刻度它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm，当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时

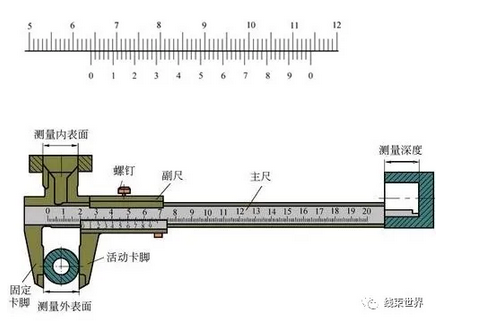

如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。副尺0 线后的第9条线表示：

0.02x9= 0.18mm，所以被测工件的尺寸为 64+0.18=64.18mm

游标卡尺的使用方法

将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

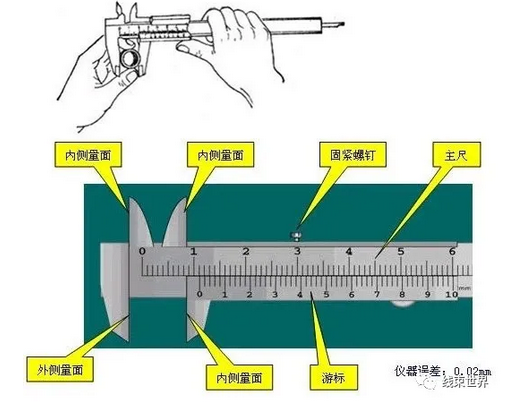

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：

游标卡尺的应用

游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：
1）测量工件宽度
2）测量工件外径
3）测量工件内径
4）测量工件深度

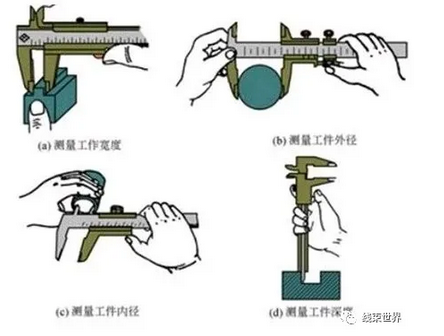

具体的这四个方面的测量方法请看下图：
