高压 ---绝缘配合设计理论(电机过电压)

来源:作者:线束世界-Jimmy2021-06-18 14:54

我们选择异步感应电机(鼠笼式)作为研究对象。电机的定子绕组中储存了很大的磁场能量,当开关断开时,磁场能量需要找到释放路径进行能量释放,因此我们搭建下面的物理模型:


上图中Ls是定子绕组的电感,Cs是定子绕组的接地电容。我们针对暂态过程,建立以下方程:


依据实际边界条件,求解该偏微分方程,求得电压最大值如下(具体计算过程略过):


umax:最大过电压

Z:波阻抗=


i0:关断时的瞬时电流

u0:关断时的定子绕组电压


一般过电压倍数,按照电机的功率大小不同,在2~6之间。我们再来查阅下,GB标准中涉及到电机过电压的规定:

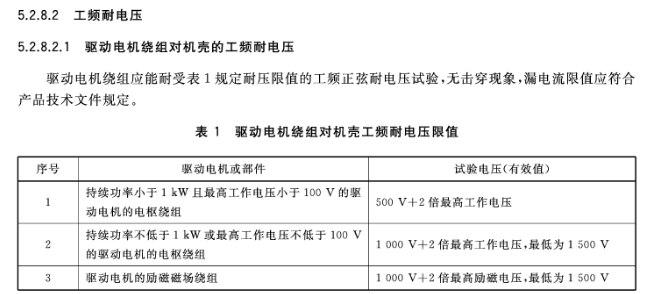

l  GBT 18488.1-2015 电动汽车用驱动电机系统 第1部分:技术条件

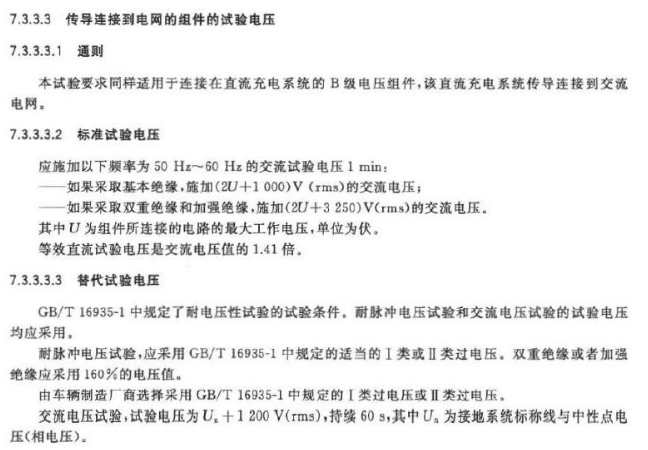

l  GBT 18384.3-2015 电动汽车安全要求 第3部分:人员触电防护

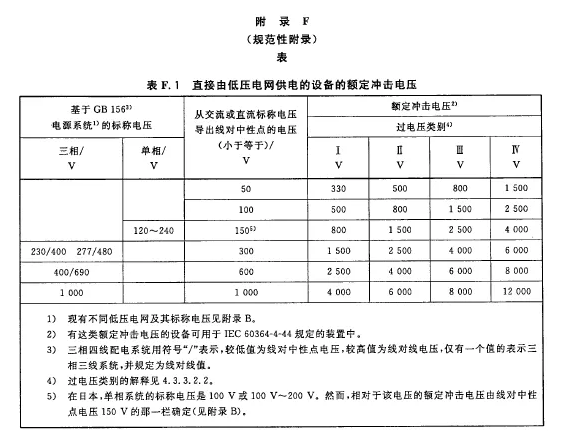

l  GBT 16935.1-2008 低压系统内设备的绝缘配合 第1部分:原理、要求和试验


来源:罗森伯格
