线束世界带您盘点安波福常用新能源汽车高压连接器

来源:线束世界作者:线束世界-Jimmy2021-11-09 15:35

安波福在汽车产业影响深远,对连接器系统的深刻理解以及我们在汽车领域的大量研究和开发能力,是我们持续创新的动力。电气化是汽车市场的重点发展方向之一,安波福为客户设计、开发最完善的高压连接器及充电解决方案,满足混合动力、纯电动汽车市场日益严苛的需求。

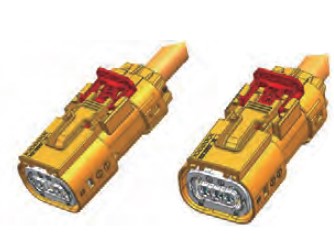

AK 1系列母端连接器

2/3/4 位

屏幕截图 2021-11-09 123233.JPG

AK Class 1 母端连接器


产品特性

  • 为适应不同的应用设计有短接和过孔两种高压互锁系统

  • 优化的屏蔽压接结构进一步降低了屏蔽压接模具成本

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压辅助设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振动能力



技术参数

  • 温度范围       -40°C 到 140°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高32A (85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       IPXXB

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)     2  3  4

  • 防错种类       5个

  • 线径范围       参照LV216

  • 主要应用      高压辅助设备 (直流/直流转换器、车载充电机、空调压缩机、电加热器等)




AK 1系列公端连接器

2/3 位

屏幕截图 2021-11-09 123726.JPG

AK Class 1 公端连接器



产品特性

  • 为适应不同的应用设计有短接和过孔两种高压互锁系统

  • 优化的屏蔽压接结构进一步降低了屏蔽压接模具成本

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压辅助设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振动能力



技术参数

  • 温度范围       -40°C 到 140°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高30A(85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       IPXXB

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)     2  3  4

  • 防错种类       5个

  • 线径范围       参照LV216

  • 主要应用      高压辅助设备 (直流/直流转换器、车载充电机、空调压缩机、电加热器等)




AK 2系列母端连接器

2/5 位

屏幕截图 2021-11-09 123744.JPG

AK Class 2 母端连接器



产品特性

  • 短接式高压互锁系统

  • 优化的CPA二次锁设计使操作更容易

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压辅助设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振动能力



技术参数

  • 温度范围       -40°C 到 140°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高60A(85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       IPXXB

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)     2  5

  • 防错种类       1个

  • 线径范围       参照LV216

  • 主要应用       高压辅助设备 ( 车载充电机、高压配电盒、电池配电盒等)

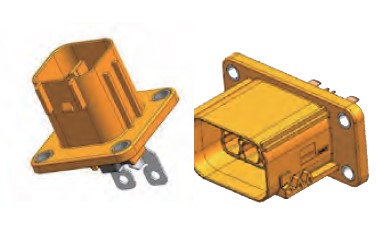

AK 2系列公端连接器

2/5 位

屏幕截图 2021-11-09 123816.JPG

AK Class 2 公端连接器



产品特性

  • 短接式高压互锁系统

  • 优化的CPA二次锁设计使操作更容易

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压辅助设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振动能力



技术参数

  • 温度范围    -40°C 到 140°C

  • 电压等级    最高1000V (直流)

  • 电流等级    最高60A (85°)

  • 密封等级    IP6K9K; IP67

  • 手指保护    IPXXB

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)   2、5

  • 防错种类    1个

  • 线径范围    参照LV216

  • 主要应用    高压辅助设备 ( 车载充电机、高压配电盒、电池配电盒等)

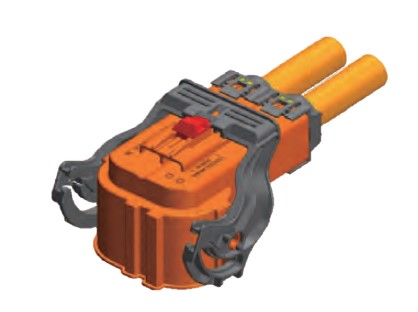

AK 4系列母端连接器90°

2 位

屏幕截图 2021-11-09 123830.JPG

AK Class 4 母端连接器


产品特性

  • 短接式高压互锁系统

  • 优化后的端子设计确保了更少的接触电阻和更稳定的保持力

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压动力设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振动能力



技术参数

  • 温度范围       -40°C 到 140°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高245A(85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       IPXXB

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)     2

  • 防错种类       4个

  • 线径范围       参照LV216

  • 主要应用       高压动力设备 (电池、车载逆变器、高压配电盒等)

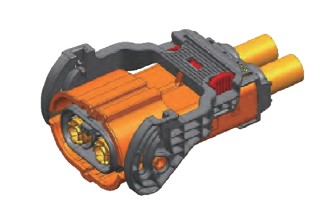

AK 4系列母端连接器180°

2 位

屏幕截图 2021-11-09 123858.JPG

AK Class 4 母端连接器


产品特性

  • 短接式高压互锁系统

  • 优化后的端子设计确保了更少的接触电阻和更稳定的保持力

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压动力设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振能力



技术参数

  • 温度范围       -40°C 到 140°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高245A(85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       IPXXB

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)     2

  • 防错种类       4个

  • 线径范围       参照LV216

  • 主要应用       高压动力设备 (电池、车载逆变器、高压配电盒等)




AK 4系列公端连接器

2 位

屏幕截图 2021-11-09 123915.JPG

AK Class 4 母端连接器


产品特性

  • 短接式高压互锁系统

  • 优化后的端子设计确保了更少的接触电阻和更稳定的保持力

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压动力设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振动能力



技术参数

  • 温度范围       -40°C到 140°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高245A (85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       IPXXB

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)     2

  • 防错种类       4个

  • 线径范围       参照LV216

  • 主要应用       高压动力设备 (电池、车载逆变器、高压配电盒等)

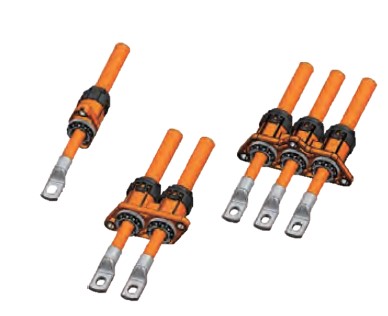

AK 穿孔系列连接器

1/2/3 位

屏幕截图 2021-11-09 123939.JPG

AK 穿孔连接器


产品特性

  • 全压接式的屏蔽组件有效减少了制造成本

  • 优化后的屏蔽设计提供了高可靠性的连接

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压动力设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振动能力



技术参数

  • 温度范围       -40°C 到 140°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高275A (85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       无

  • 电磁屏蔽(传导阻抗)

  • 功率电流端子数量 (位数)     1、2、3

  • 防错种类       1个

  • 线径范围       参照LV216

  • 主要应用       高压动力设备 (车载逆变器、高压配电盒、电池等)

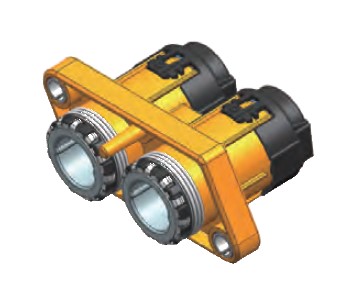

AK 穿孔系列连接器

2 位

屏幕截图 2021-11-09 123951.JPG

AK 穿孔连接器


产品特性

  • 全压接式的屏蔽组件有效减少了制造成本

  • 优化后的屏蔽设计提供了高可靠性的连接

  • 与市面上现有的AK产品完美兼容

  • 设计应用于电动汽车的高压动力设备

  • 安波福专利的线缆自锁结构,在保证高可靠性的应变消除性能的同时,提供了进一步的抗振动能力



技术参数

  • 温度范围       -40°C 到 140°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高350A (85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       无

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)     2

  • 防错种类       1个

  • 线径范围       参照LV216

  • 主要应用       高压动力设备 (车载逆变器、高压配电盒、电池等)

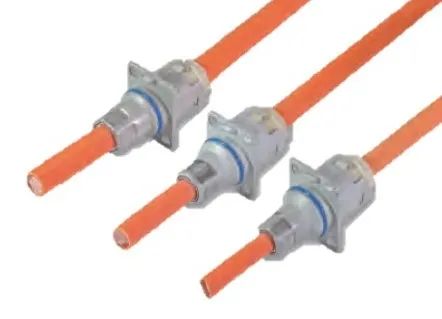

金属穿孔系列连接器

1 位

Metal Passthrough connection


产品特性

  • 压铸的外壳设计提供有效的屏蔽保护

  • 多种防错版本可选

  • 设计应用于电动汽车的高压动力设备

  • 金属塑壳设计提高了连接器的抗振性,可应用于强振动环境



技术参数

  • 温度范围       -40°C 到 125°C

  • 电压等级       最高1000V (直流)

  • 电流等级       最高350A (85°)

  • 密封等级       IP6K9K; IP67

  • 手指保护       无

  • 电磁屏蔽 (传导阻抗)

  • 功率电流端子数量 (位数)     1

  • 防错种类       1个

  • 线径范围       参照LV216

  • 主要应用       高压动力设备 (车载逆变器、高压配电盒、电池等)
