【电动安全】01:电动汽车高压互锁

来源:线束世界作者:线束世界-Jimmy2022-10-11 10:15

一、高压互锁定义


高压互锁, 也指危险电压互锁回路 (HVIL-Hazardous Voltage Interlock Loop):通过使用电气小信号, 来检查整个高压产 品、 导线、 连接器及护盖的电气完整性 (连续性), 识别回路异常断开时, 及时断开高压电。



二、互锁原理

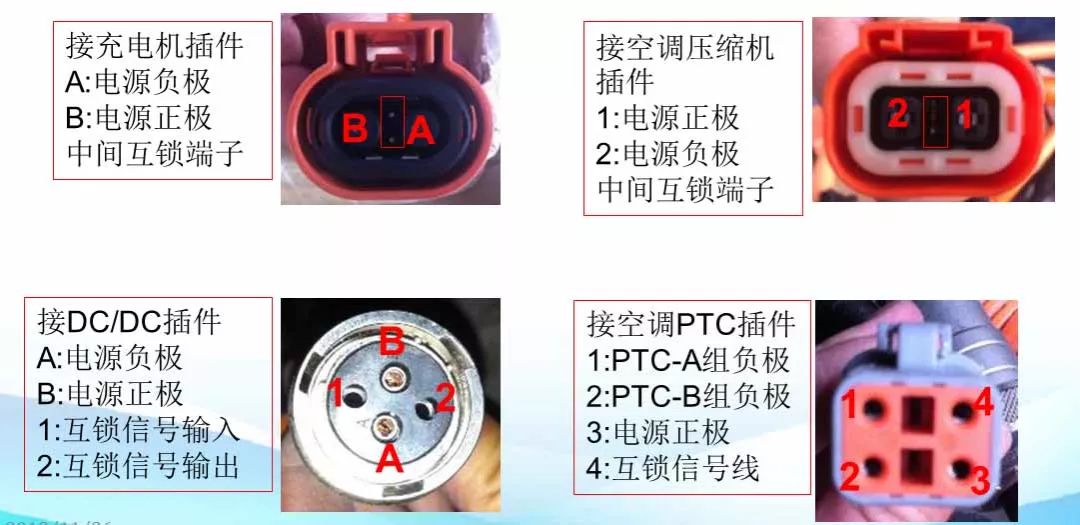

【1】高压插头上的互锁端子示意图

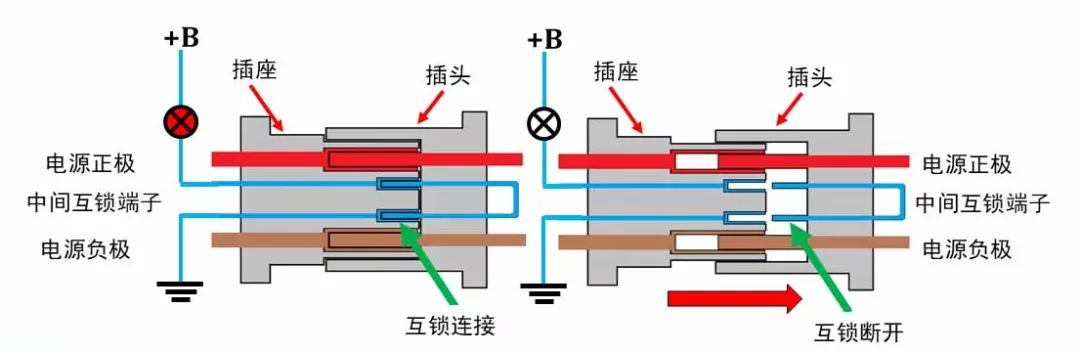

【2】高压互锁原理

低压监测回路要比高压先接通、后断开,且间隔一定的时长(比如150ms)。

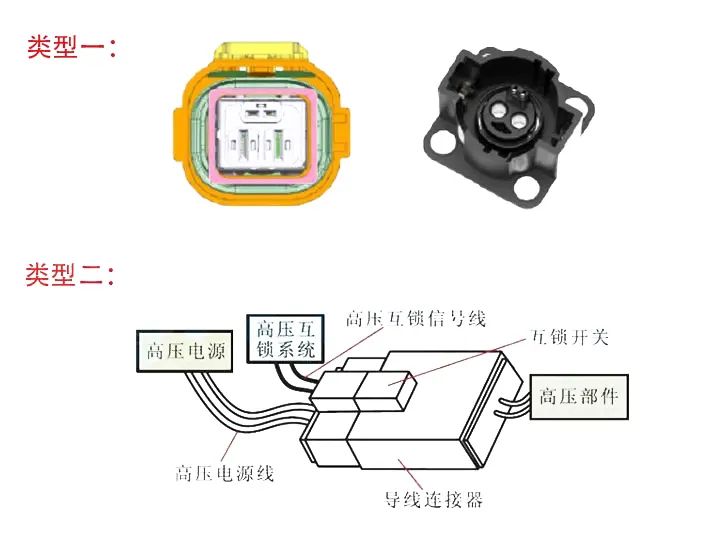

【3】高压互锁类型






三、控制策略


【1】故障报警。无论电动汽车在何种状态,高压互锁系统在识别到危险时,车辆应该对危险情况做出报警提示,需要仪表或指示器以声或光报警的形式提醒驾驶员,让驾驶员注意车辆的异常情况以便及时处理,避免发生安全事故。


【2】切断高压源。当电动汽车在停止状态时,高压互锁系统在识别严重危险情况时,除了进行故障报警,还应通知系统控制器断开自动断路器,使高压源被彻底切断,避免可能发生的高压危险确保财产和人身安全。


【3】降功率运行。电动汽车在高速行车过程中,高压互锁系统在识别到危险情况时,不能马上切断高压源, 应首先通过报警提示驾驶员,然后让控制系统降低电机的运行功率,使车辆速度降下来,以使整车高压系统在负荷较小的情况下运行,尽量降低发生高压危险的可能性,同时也允许驾驶员能够 将车辆停到安全地方。

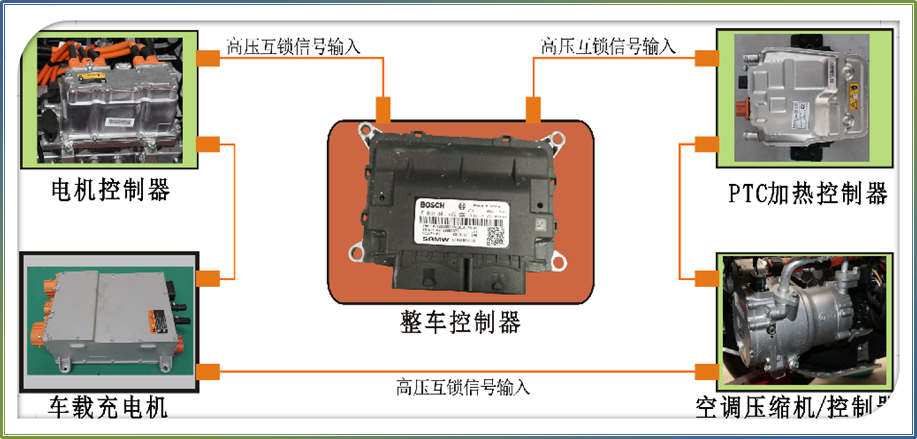

四、吉利EV450高压互锁连接图






五、高压互锁小结


1、高压互锁信号一般为12V点,可使用万用表检测通断;

2、互锁信号产生:信号一般由VCU发出,也可由15号电或BMS发出;

3、互锁信号接收:互锁信号最终由BMS接收。
