EPLAN Harness proD 2023 新版本发布

来源：线束世界•作者：线束世界-Jimmy•2023-01-05 15:33

EPLAN Harness proD（以下简称“HpD”），正式发布2023版本！

HpD 是德国EPLAN 公司开发的一款专业三维线束设计软件，已经上市多年，帮助众多客户解决了机械、电气、电子、液压等跨专业一体化设计和数字化样机验证等行业难题，在跨越不同软件平台的鸿沟、打通数据流、确保设计数据一致性、简化电气设计流程等方面有着独到的解决方案，深得用户信赖。

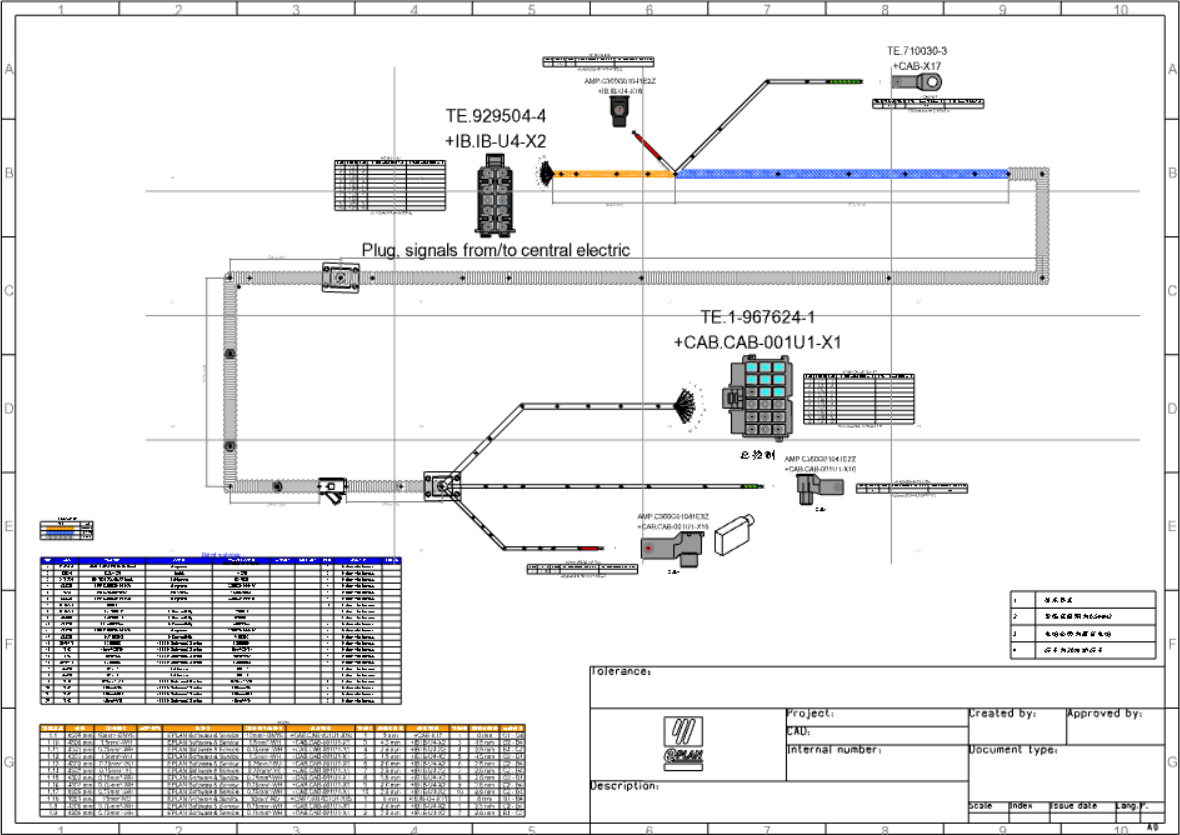

HpD不仅是一款三维线束设计软件，同时也是一款线束制造指导软件，基于三维线束数据，直接生成二维线束工艺钉板图，并且与三维数据关联，一键自动更新。直观的钉板图，将所有生产所需的线束工艺信息全部包含在钉板图中表现出来，一览无余，让线束生产变得更加便捷。HpD可以导出导线裁线表格，支持无需二次调整直接导入全自动裁线机自动裁线，包含线长，号码管线号、剥线长度、线头线鼻子型号等重要工艺数据。

HpD 为线束做到极致，为了方便工人装配线束，从而开发出”项目查看器”,HpD 只需将完成三维线束设计的数据导出成 Html网页文件，就可以使用网页浏览器打开三维线束数据，方便工人直观查看线束装配后的效果，极大降低装配错误率，并且所有线束信息在此都可以查看，例如接插件的物料编码，导线长度，线号等。线束开发阶段也可以将Html文件发给主机厂确认，或不同部门之间查看验证，极大的方便直观的信息交流。

接下来，为大家分享HpD 2023版本中的闪亮点：

1、 2D符号图纸可放置多个尺寸点

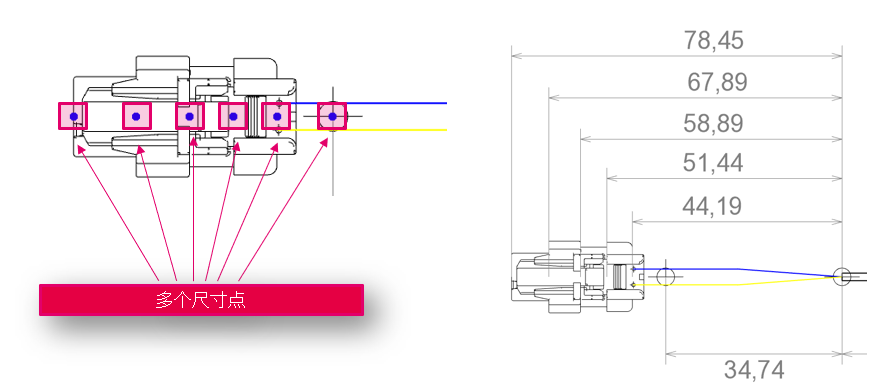

对于电缆图纸中总长度的标注标准，不同的客户是不同的。有的客户只需要标注电缆的总长度即可，而有的客户，总长度的标注包含电缆的总长度和连接器的总长度。因此在建库时设置多个尺寸点，即可在生成图纸时，根据不同标准，标注正确的总长度尺寸，如图1所示。

图 1 多尺寸点标注

2. 从MCAD软件导入辅助对象

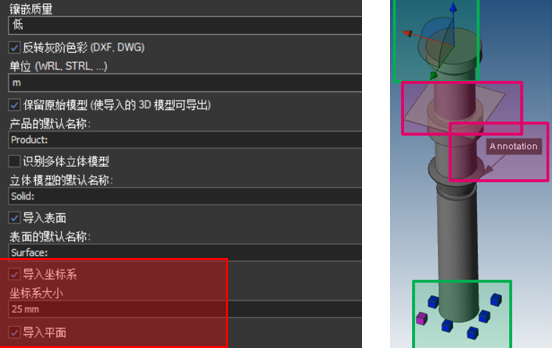

在导入机械结构模型时，可以选择将机械结构模型中的坐标系、平面等辅助对象也导入HpD工作区中，如2所示。

图 2 导入辅助对象

通过新增的视图过滤器，可选择是否显示导入的坐标系、平面等对象，如图3所示。

图 3 过滤器

目前仅支持导入Creo和SolidWorks软件的结构模型的辅助对象，在后续发布的版本中，将逐步提供支持导入其他主流MCAD的结构模型的辅助对象。

3. EPLAN Electric P8（简称P8）

中电缆芯线的连接代号可同步至HpD。当P8中电缆芯线的连接代号被修改后，该变更可直接同步至HpD，如图4所示。

图 4 同步电缆芯线连接代号

4. “四舍五入”新特性

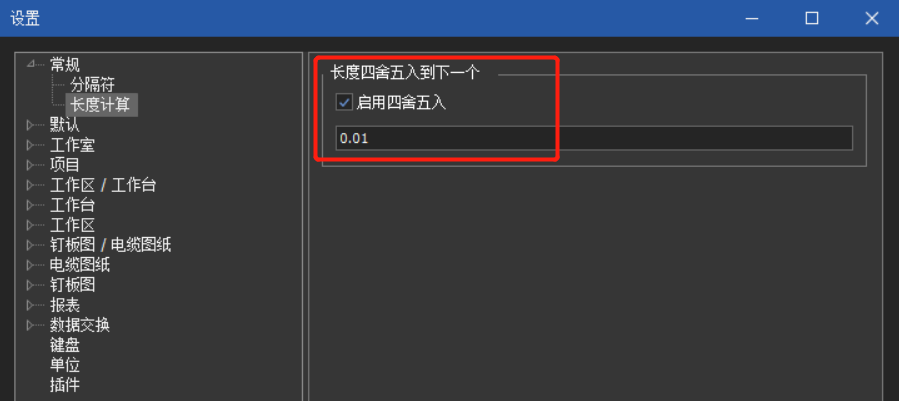

相比HpD 2022版本只能选择：下一个0.5，1，2，5，10，100等固定选项，在HpD 2023中可以自定义四舍五入的数值，如图5所示。这样将极大的减少电缆或导线的浪费，尤其是当长度单位设置为cm或者m时。

图 5四舍五入设置

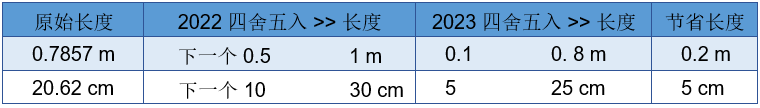

我们以表格1为例，对比HpD 2022和HpD 2023的四舍五入设置带来的长度差别。

表格 1四舍五入设置对比

5. HTML Viewer

在HpD 2022新增了非常重要的功能，即将设计的3D模型导出为HTML格式，用户端不需要任何授权，只需要使用浏览器即可打开、浏览布线信息。相比HpD 2022，HpD 2023又进行了功能的优化：

§ 导出时间缩短3倍

§ 导出文件大小减小至HpD 2022的20%-40%

§ 可选导出质量高低，进一步减小导出文件的大小

§ HTML Viewer界面提供中文语言

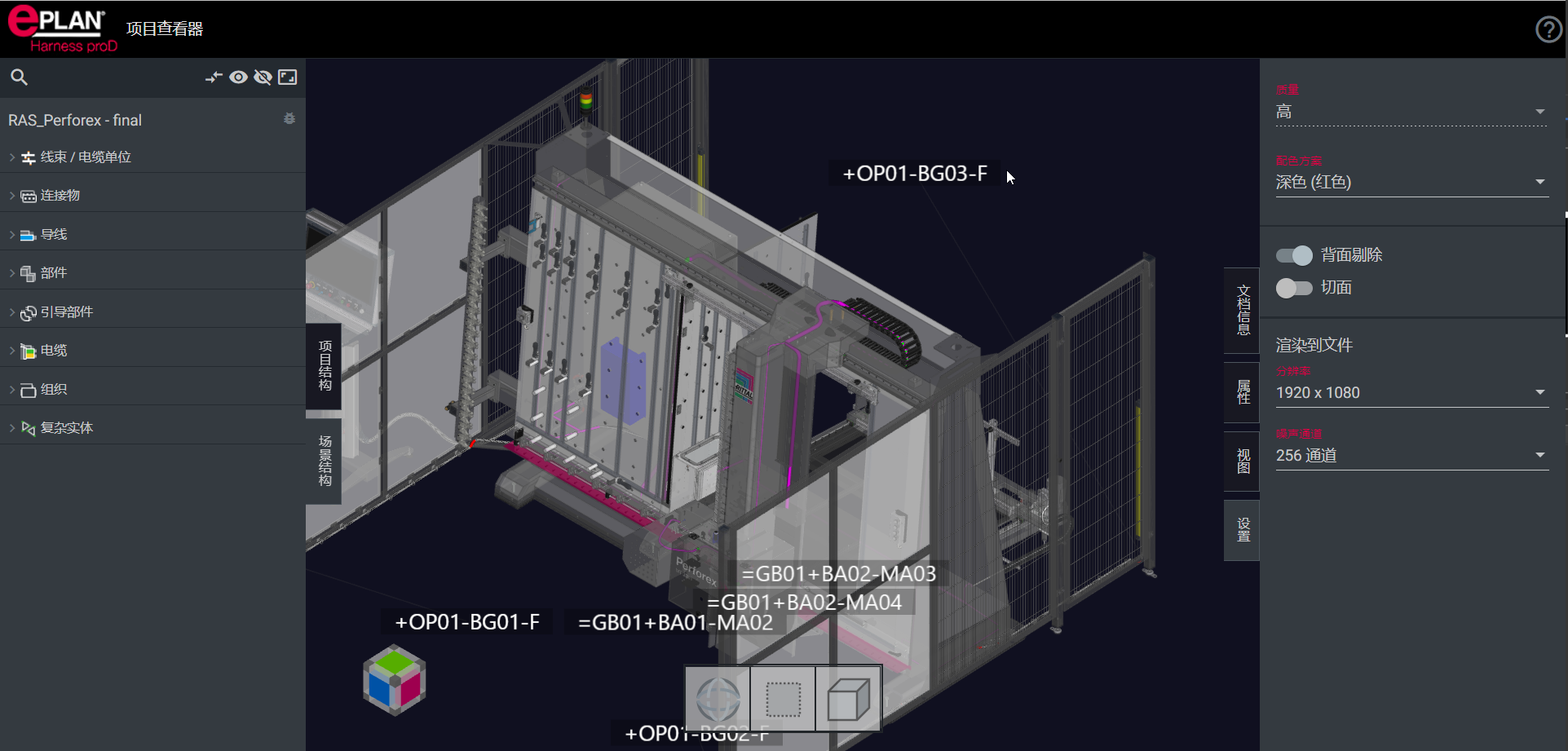

图 6 HTML Viewer

除此之外，还有一些其他的新增功能，例如，在钉板图和电缆图纸中可仅对选择的对象添加球标、导线列表增加是否为绞线等属性。

表格 2导线列表

6. 同步所有EPLAN平台部件

在以往的HpD版本中，并不能同步所有的EPLAN Electric P8（以下简称“P8”）中的部件。究其原因，HpD在开发之初，更多的是面向线束的工艺设计，因此只考虑同步插头、电机等部件类型，而像断路器、电机保护开关等部件并没有被考虑。

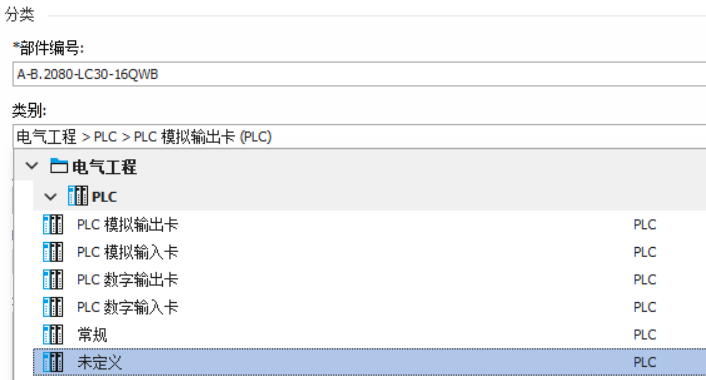

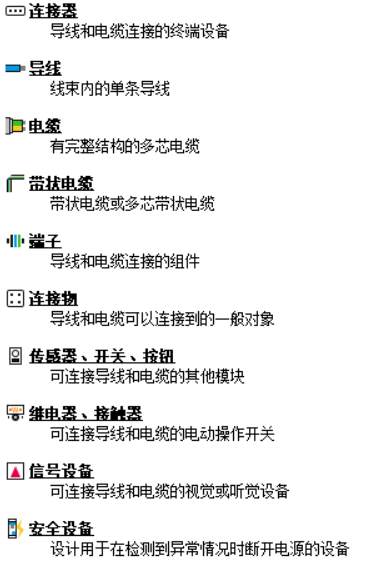

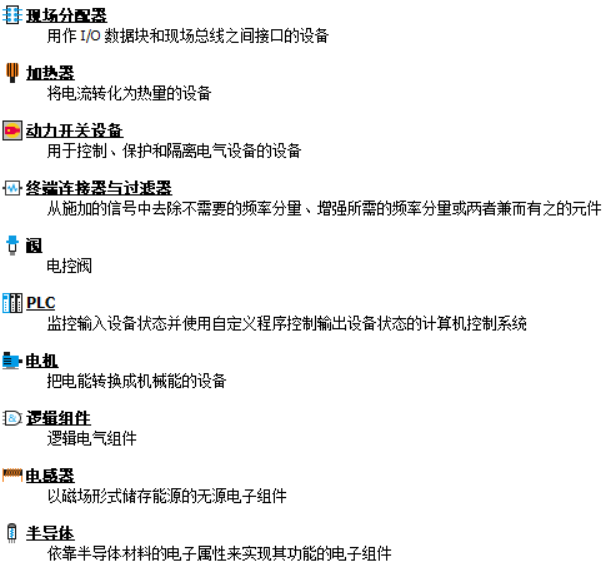

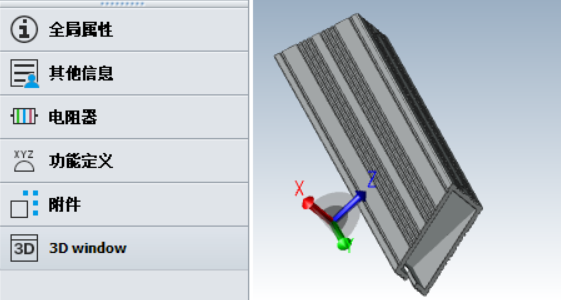

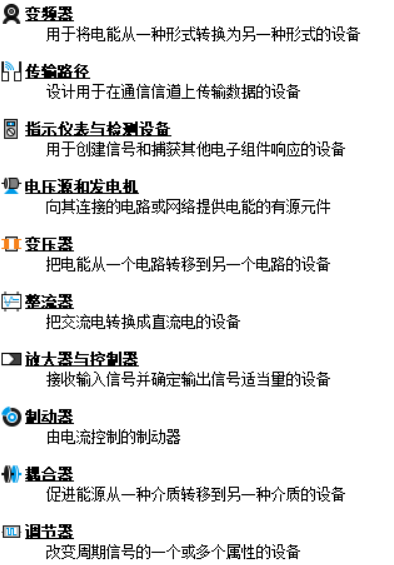

随着HpD应用场景的不断拓展，现有的部件同步功能已不能满足客户的设计需求。从2017年开始，越来越多的客户提出同步所有P8电气部件类型的强烈诉求，因此HpD也在一直不断完善部件同步功能。在刚刚发布的HpD 2023版本中，就实现了与P8所有电气部件的同步，如图7所示，打通了从原理设计到工艺设计，再到生产制造的全流程的数据。且可同步的电气部件类型增加至30种，如下图所示：
