了解连接器： HSL/高速链接连接器

来源：•作者：线束世界•2025-01-09 09:07

HSL/高速链路连接器用于促进电子系统内不同组件之间的高速数据通信，例如计算机、服务器、电信设备和其他数字设备。HSL 一词是指一大类高速、高性能互连，能够支持每秒数吉比特的数据速率，使其适用于需要快速数据交换的应用。

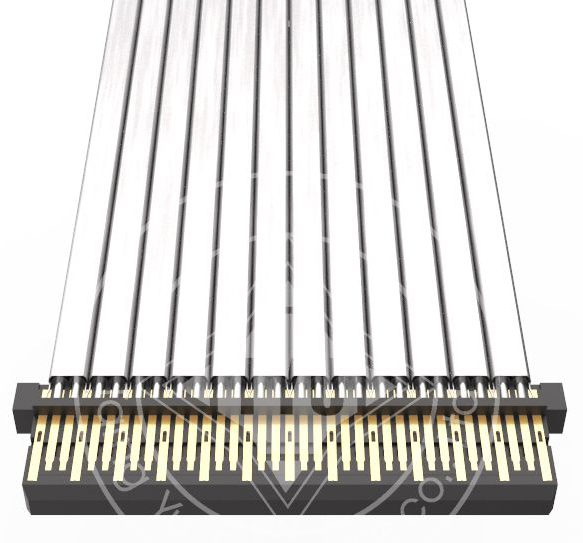

HSL 连接器通常结构紧凑，允许在电路板上进行高密度连接，这在空间受限的应用中至关重要。它们经过精心设计，可在高频下保持信号完整性，并最大限度地减少信号衰减和电磁干扰（EMI），这些都是高数据传输速率的关键因素。这包括减少串扰、插入损耗和回波损耗，这些都是高速时的常见问题。


ATTEND 的 QSFP Cage 2×2 压接型带连接器是一种小型可插拔（SFP）、紧凑的热插拔网络接口模块，用于电信和数据通信应用。ATTEND 提供各种 SFP/SFP+/QSFP 壳体类型，支持千兆以太网、光学应用和 SFP/SFP+/QSFP 模块的 1 Gb/s 至 40 Gb/s 数据速率，用于高速网络。

设计说明

标准化： 几种高速、高性能标准（包括 PCIe、SFP+ 和 QSFP 产品）都属于 HSL 类别。常用的标准化 HSL 包括：

SFP+（Small Form-factor Pluggable Plus）：用于交换机、路由器和网络接口卡（NIC）等网络设备。SFP+ 产品支持高达 10 Gb/s 的数据速率。它们是热插拔的，通常用于光收发器或直连电缆。

QSFP（四通道小型可插拔）：QSFP 用于数据中心和高性能计算网络，通过组合多个 SFP 通道来支持更高的数据速率（高达 100 Gb/s）。它们是可热插拔的，用于光纤和铜缆连接。

PCIe（Peripheral Component Interconnect Express）：用于计算机内部连接，例如 GPU、SSD 以及网络和内部扩展卡。PCIe 连接器具有高数据传输速率、可扩展架构和多通道（x1、x4、x8、x16）等特点。

HDMI（高清多媒体接口）：用于电视、游戏机和计算机等消费电子产品，以传输未压缩的视频和音频，并支持高清和超高清分辨率，包括以太网数据连接。

USB（通用串行总线）：外围设备的公共连接。USB 3.0、USB 3.1、USB 3.2 和 USB4 等后续版本支持不断提高的数据速率。

霹雳： 外围设备和显示器的高速连接;结合了 PCIe 和 DisplayPort 协议，通过单根电缆支持数据、视频和电源，高数据传输速率（在 Thunderbolt 3 和 4 中高达 40 Gb/s）。
