汽车干湿区与线束防水设计

来源：•作者：线束世界-Jimmy•2021-05-10 11:27

汽车低压线束连接整车上各电器件，起到电源分配和信号传递的作用，是汽车的神经系统。为了保证线束系统工作的稳定性必须结合整车各个区域的工作环境，确定各个区域的线束应采取的相应防护设计。防水性作为线束设计的一项重要内容，本文将对此进行介绍。

1涉水深度

汽车最大涉水深度是指“涉水线”离地面的高度，“涉水线”指汽车以10Km/h的车速行驶时所能通过的最深水域的水平面。在做电气系统设计时，需要参考整车的涉水深度，使关键的电器件布置位置处于“涉水线”以上，同时可以有针对性的对“涉水线”以下的电器件进行有效的防水处理。根据车辆的涉水深度及整车电器件与整车线束布置情况，将整车线束的布置区域划分如下图1。

图1 线束安装区域划分示意图

1.驾驶室及乘客舱；2. 4门线涉水线以上部分；3. 4门涉水线以下部分；4. 后背门；5. 后保险杠涉水线以上部分；6. 后保险杆涉水线以下部分；7. 顶棚；8.机舱内框梁部分；9. 机舱内框梁/发动机周边部分；10. 前保险杆；11.底盘和4轮

2干湿区与线束防水区域

根据图1所示，分析线束安装各区域的防水要求。

湿区。涉水线以下部位称为湿区。图示3,6,10,11及前后保区域10,5,6，机舱区域8,9，顶棚区域7，后背门区域4均属于湿区。位于这部分的线束包括：前保杆线束，机舱线束（机舱侧），动力线（如发动机线束），后保杆线束，蓄电池正负极线束，门线（涉水线以下区域）和所有高压线束。这些线束上接插件（除门线外）均要求进行防水设计，穿孔到室内的部分需使用橡胶件间隙密封，避免水进入驾驶室。另外线束上的打卡点须使用热缩管进行保护，所有搭铁点须使用带胶热缩管进行保护。对于门线束，在水线以下的插件只有低压喇叭，建议该处插件进行防水保护。

干区。除湿区外的其余部分都为干区。位于此区域的线束包含仪表线束，顶棚线束，左地板线束，右地板线束。这些线束插件不需要做防水设计，但是对于直接和室外接触的部位，需要采用带密封的扎带卡扣，过孔用橡胶件件进行密封，避免室内进水。

3线束防水的形式

线束防水主要从以下方面进行考虑：

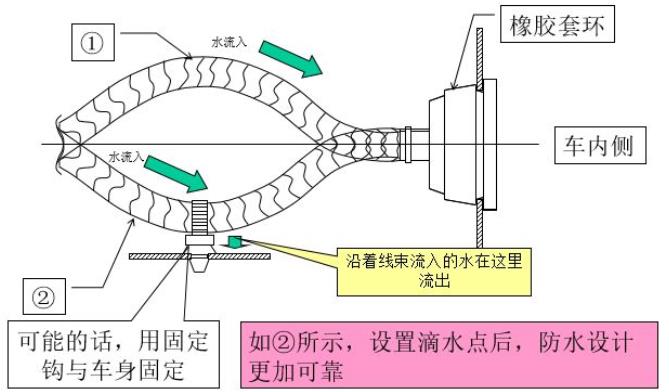

3.1 整车布置上设置滴水点
