技术 | CATIA线束三维设计详细教程(上)

来源:线束世界作者:线束世界-Jimmy2021-12-06 16:35

今天,给大家分享一篇关于CATIA线束模块EHA/EHI模块的培训材料,本篇培训材料的培训对象是汽车或者航空线束行业的线束工程师,主要侧重于软件工具的使用。


下面,话不多说,直奔主题。

概念:

EHA: Electrical Harness Assembly

EHI: Electrical Harness Installation

屏幕截图 2021-12-06 161515.JPG

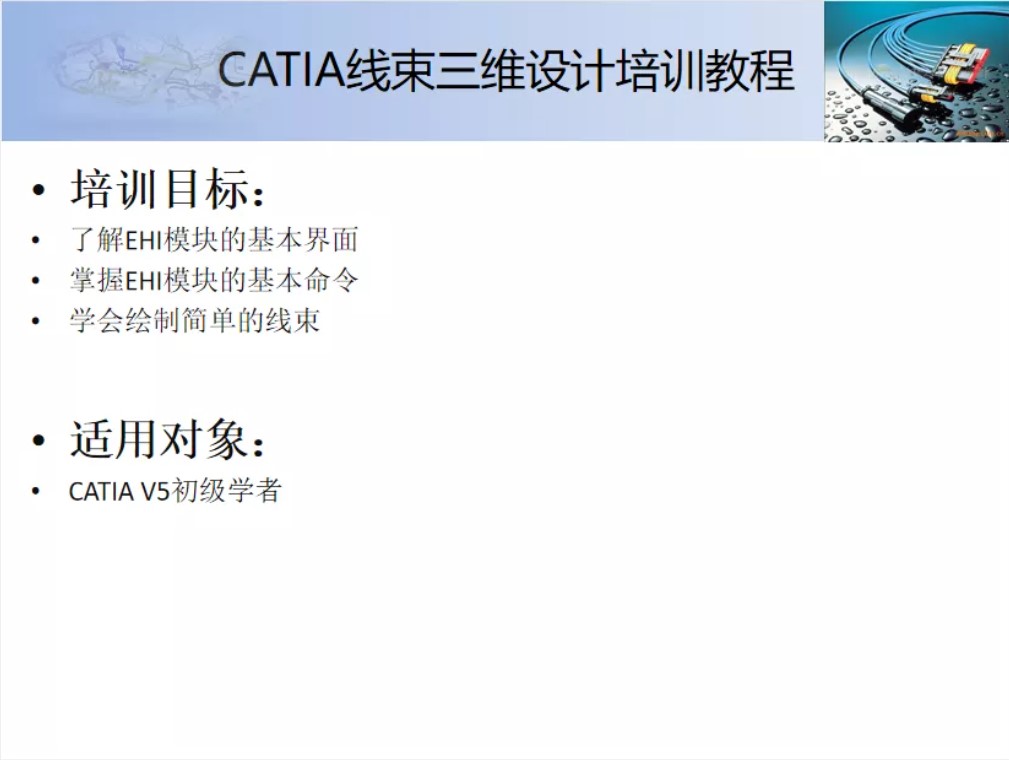

培训目标:

屏幕截图 2021-12-06 161549.JPG

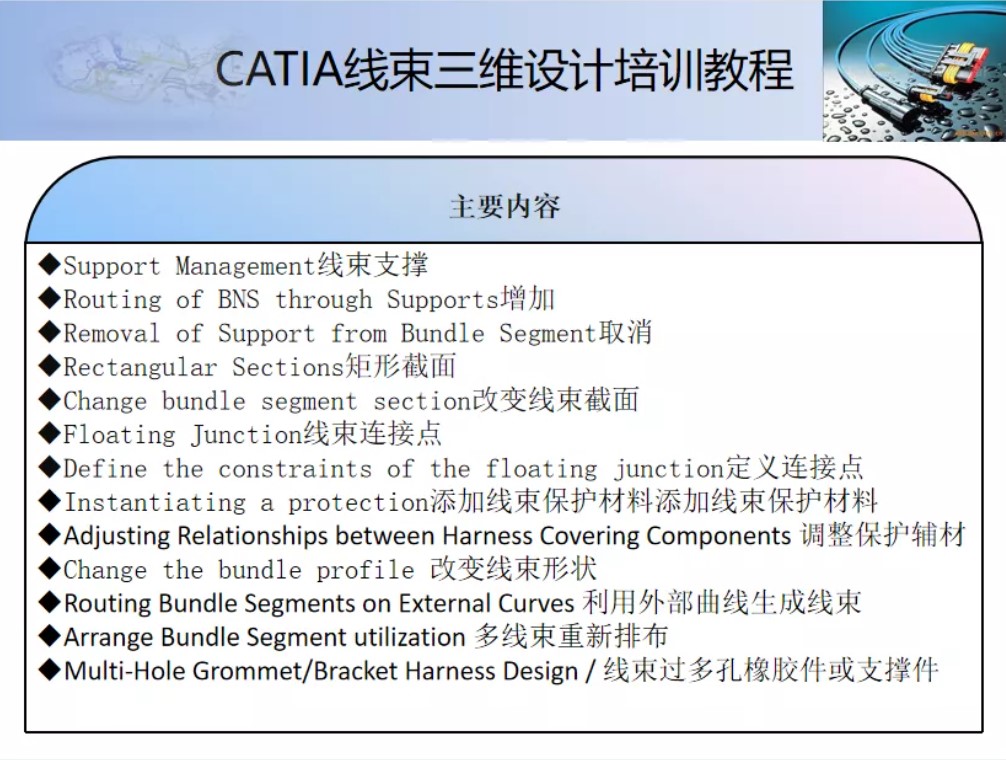

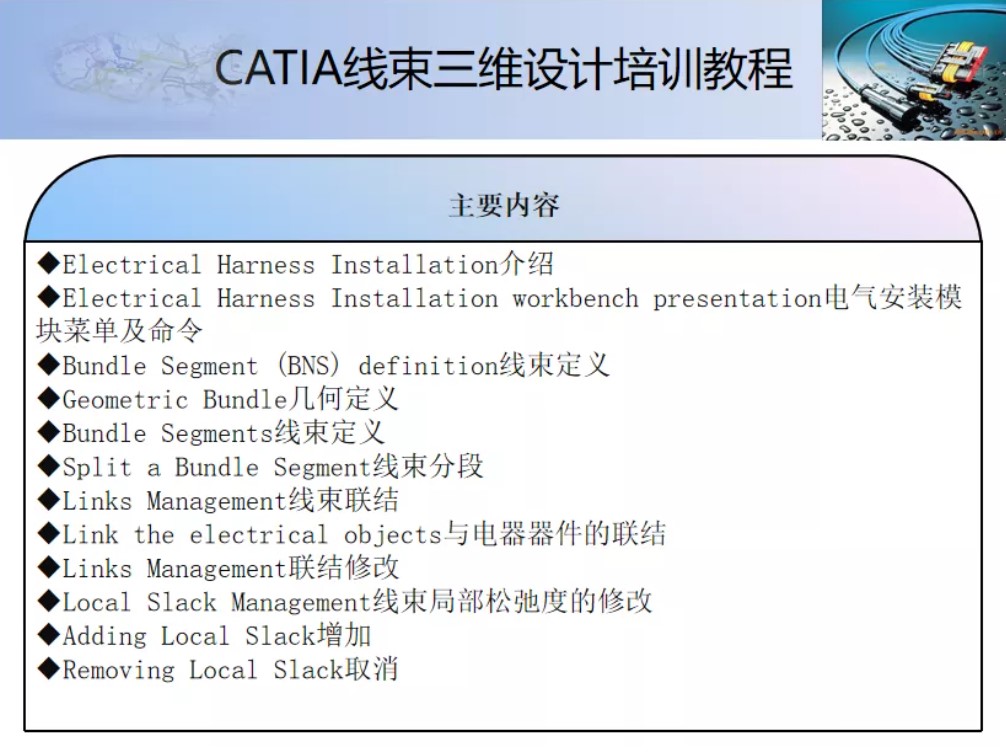

培训目录:


屏幕截图 2021-12-06 161602.JPG

屏幕截图 2021-12-06 161615.JPG

如何进入CATIA EHA工作台:

屏幕截图 2021-12-06 161636.JPG

CATIA EHA工作台界面:

屏幕截图 2021-12-06 161650.JPG

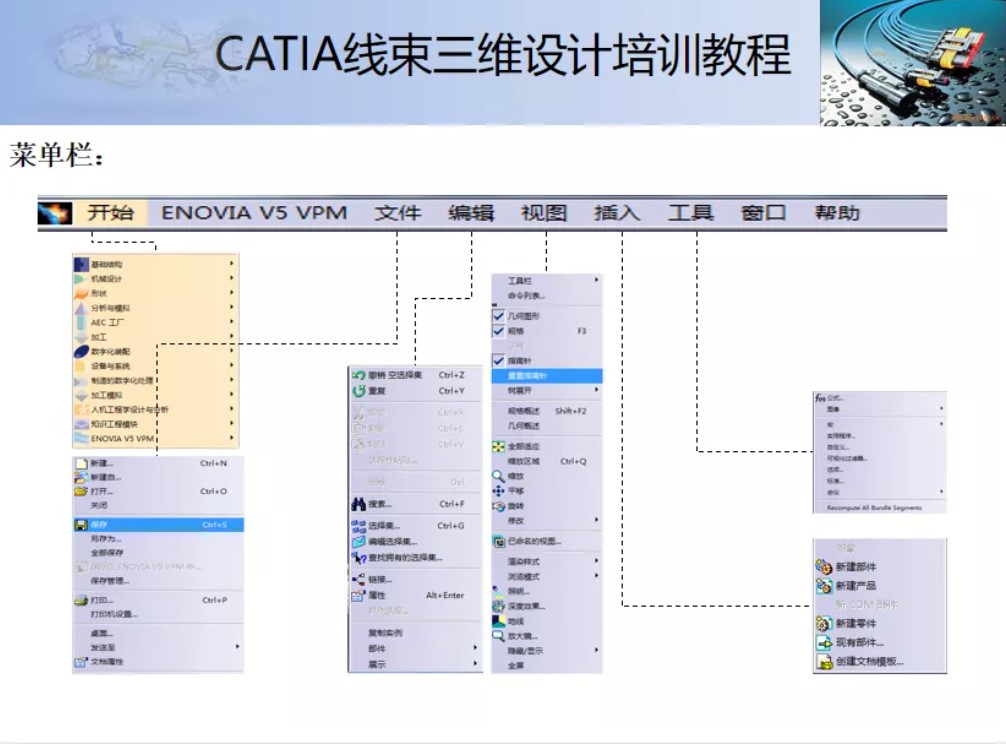

CATIA EHA工作台界面菜单栏介绍:

屏幕截图 2021-12-06 161707.JPG

CATIA 结构树介绍:

屏幕截图 2021-12-06 161722.JPG

如何设置快速工作台的自定义:

屏幕截图 2021-12-06 161736.JPG

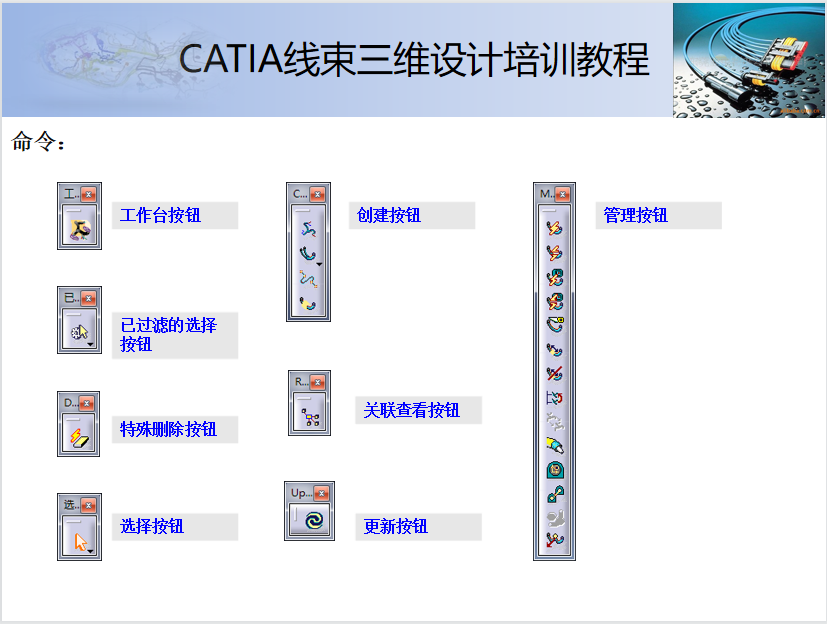

CATIA 工具条和命令块介绍:


CATIA 工具条和命令块介绍:

屏幕截图 2021-12-06 161802.JPG

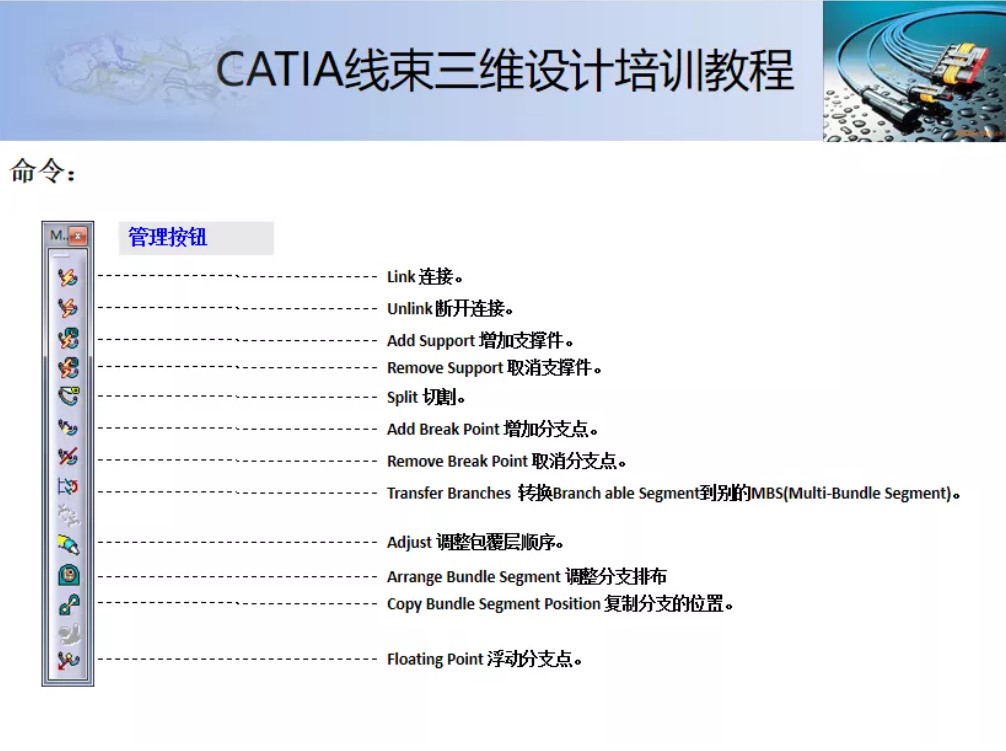

CATIA 工具条和命令功能介绍:

屏幕截图 2021-12-06 161813.JPG

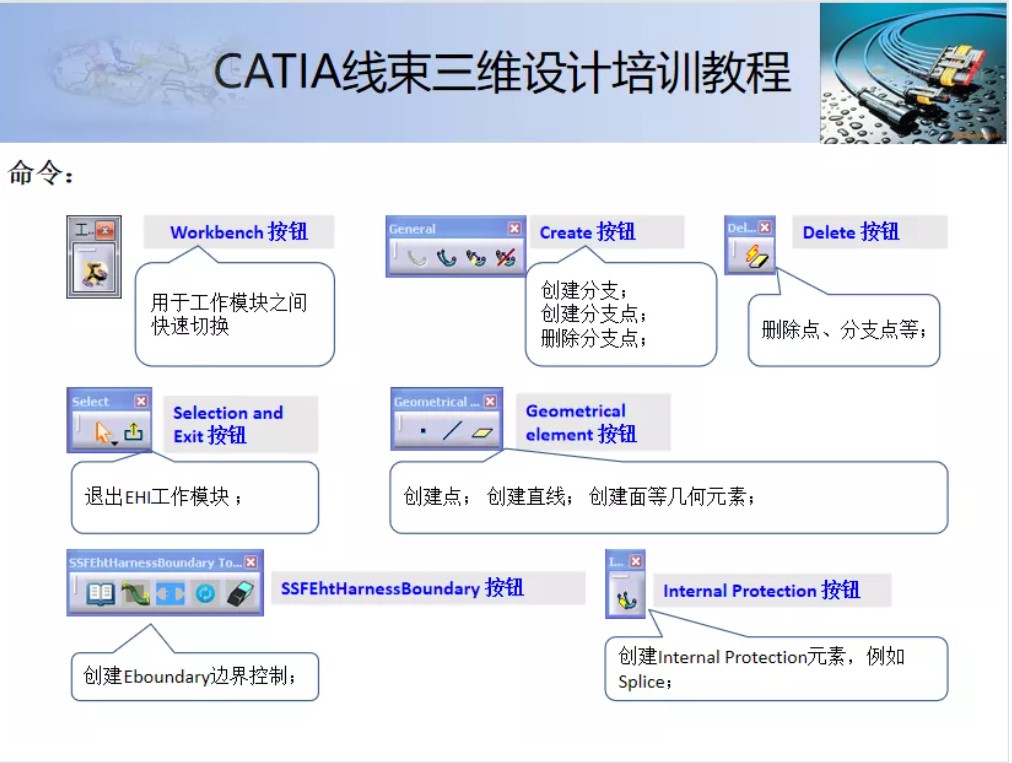

CATIA 工具条和命令功能介绍:

屏幕截图 2021-12-06 161827.JPG

CATIA option 选项设置介绍:

CATIA 的option 选项设置是一个比较复杂的问题,初学者一般很难全面理解和掌握,需要慢慢积累和总结。

如果设置不对,培训教材中讲的功能可能就无法实现。但对于EHA和EHI模块而言,主要有几个关键的点,如下图,只要设置正确了,就可以正常开始设计了。

屏幕截图 2021-12-06 161839.JPG

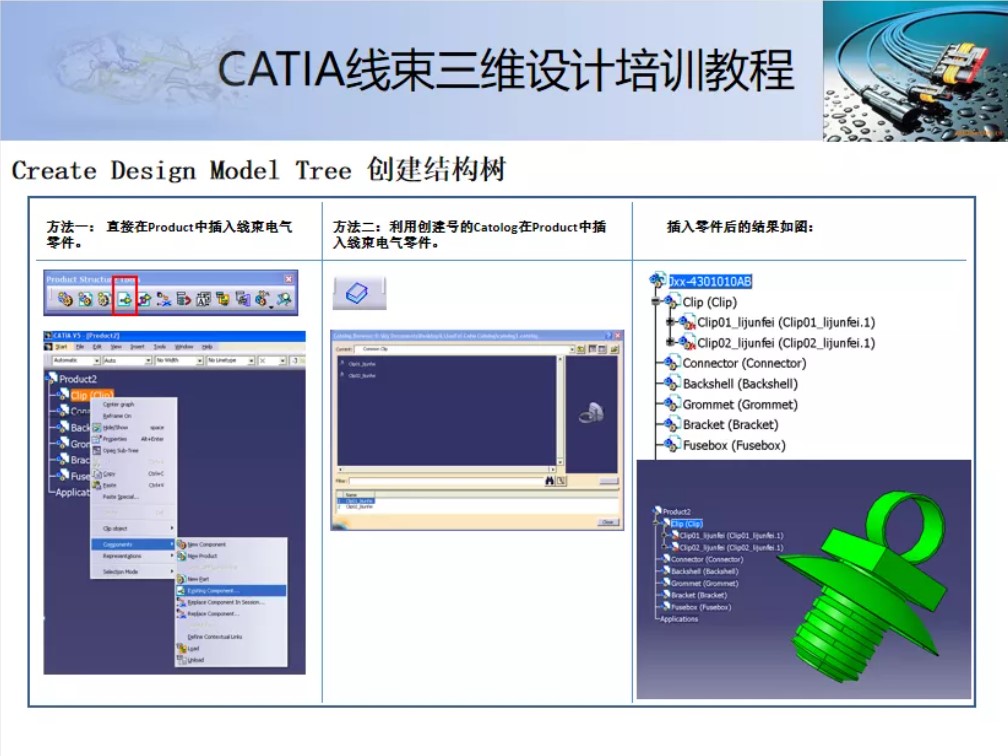

下面讲了两种方法,创建结构树并插入卡箍等电气零件。

方法一,插入已有零件的方法。

方法二,利用Catalog插入零件。

屏幕截图 2021-12-06 161850.JPG

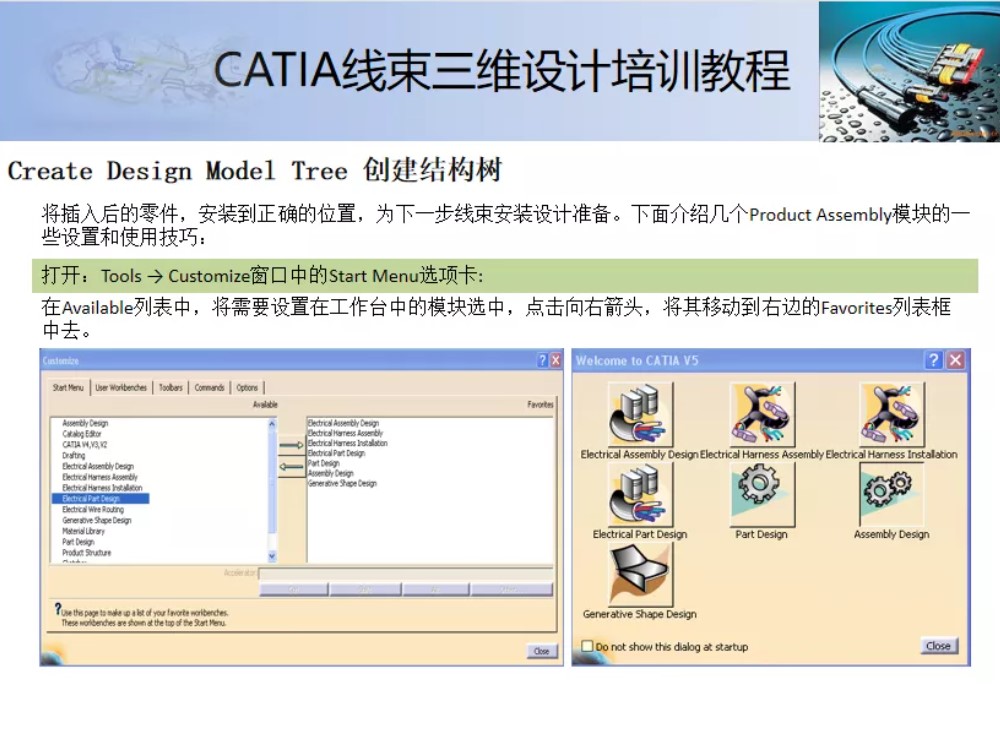

下面介绍了创建常用workbench工作台的方法,设置好了以后,可以方便设计人员快速地在各个工作台之间快速切换,而不需要每次都利用菜单栏去切换工作台。

注:在CATIA中,不同的工作台里面,工具条和命令是不同的,初学者经常会找不到想要用的命令,下面的做法就是为了快速切换到想要的模块,以便快速找到想要使用的命令。

屏幕截图 2021-12-06 161902.JPG

下面介绍了如何设置常用命令的快捷键。任何软件,如果没有学会使用快捷键,那么就不算是高手,所以,要想高效的工作,必须要学会设置快捷键并熟练使用快捷键。

下图中右下角的区域,介绍了几个常用的非常有用的命令,需要熟练掌握。

屏幕截图 2021-12-06 161914.JPG

下面介绍了通过创建好已有的几个点,如何绘制一段简单的线束:


屏幕截图 2021-12-06 161926.JPG

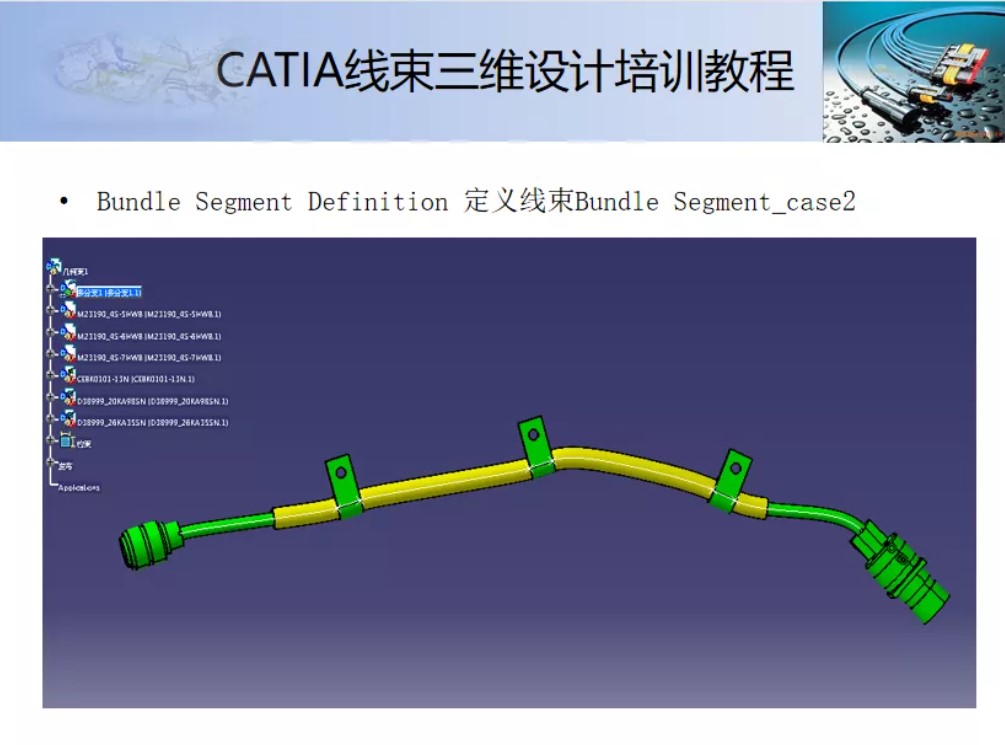

下面介绍了通过创建好已有的几个卡箍,如何绘制一段简单的线束,这种做法是最常用的,而且是比较正规的设计方法。


屏幕截图 2021-12-06 161938.JPG

下面介绍了通过已经存在的环境数模,示例中为一个区域的汽车钣金件,在没有已有的点,也没有卡箍的情况下,如何绘制一段简单的线束,这种做法通常用于初步方案设计,不追求过于详细的设计,只追求用最快的速度,模拟出大概的敷设路径。

如果方案可行,那么结合以上的卡箍的方法,细化敷设路径后,就成为最终的设计方案。

屏幕截图 2021-12-06 161951.JPG

在实际项目设计过程中,以上三种画线束的方法,可以结合在一起,灵活使用。

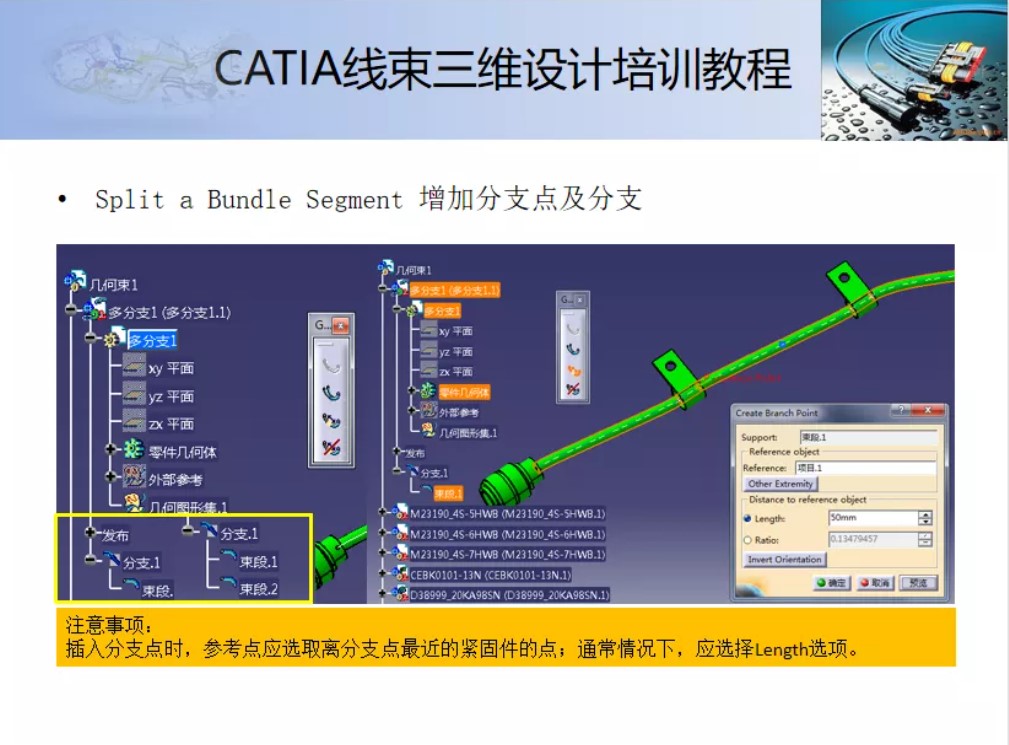

下面介绍了如何在一段简单的线束段上,添加分支点和分支。

屏幕截图 2021-12-06 162003.JPG

下面介绍了如何在一段简单的线束段上,添加分支点和分支。

屏幕截图 2021-12-06 162016.JPG

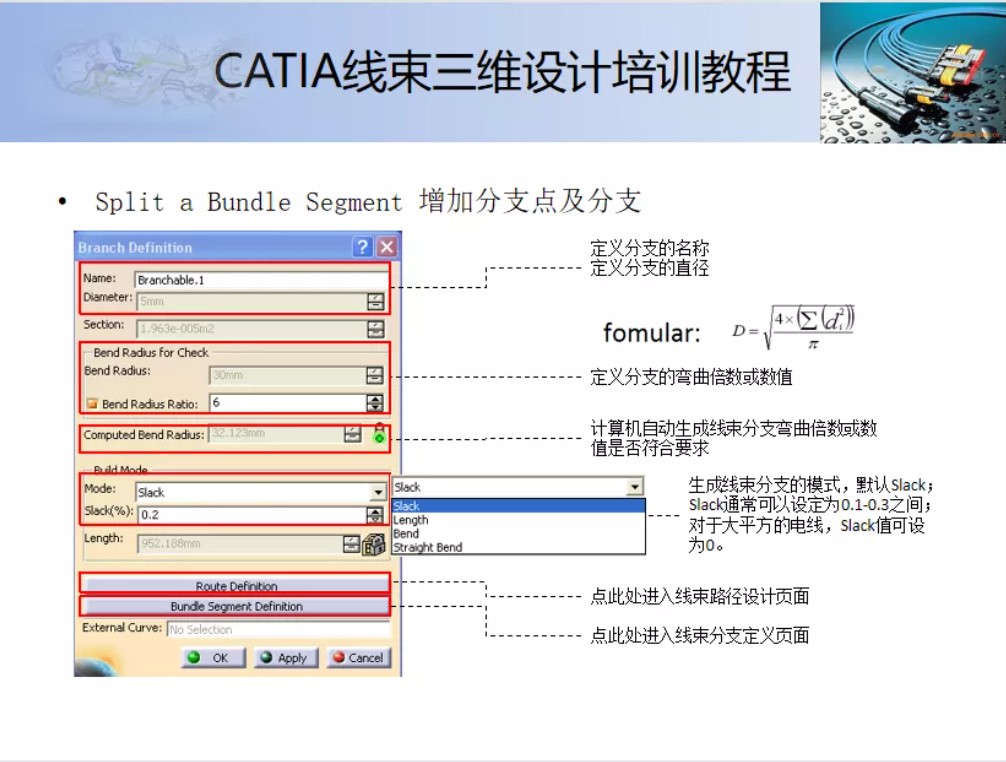

下面介绍了画分支的方法和每个选型的含义。这个地方是最重要的,最应该深刻理解的一个命令模块。

分支直径,弯曲半径倍数(或值),Mode,Slack等均应该有设计规范来指导设计。

这里面的学问很多,每个公司也都有自己的规定。线束设计是灵活的,但同时也是严谨的。


屏幕截图 2021-12-06 162028.JPG

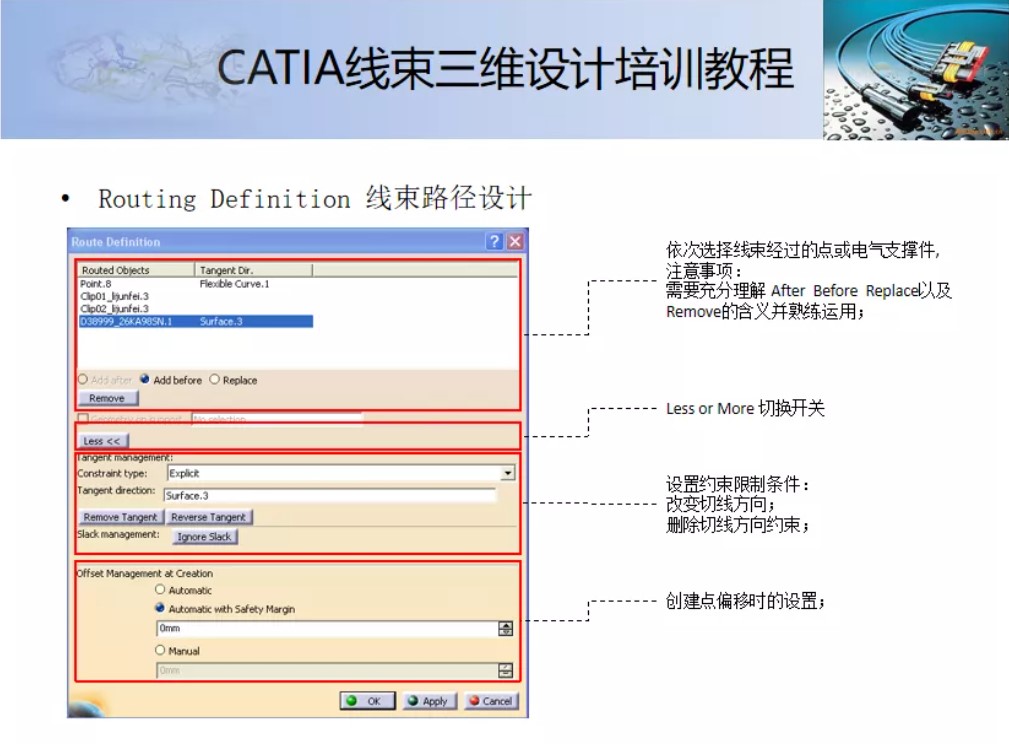

下面介绍了画分支的方法和每个选项的含义。同上面一样,这个地方也应该深入领会其含义并熟练掌握。

屏幕截图 2021-12-06 162039.JPG

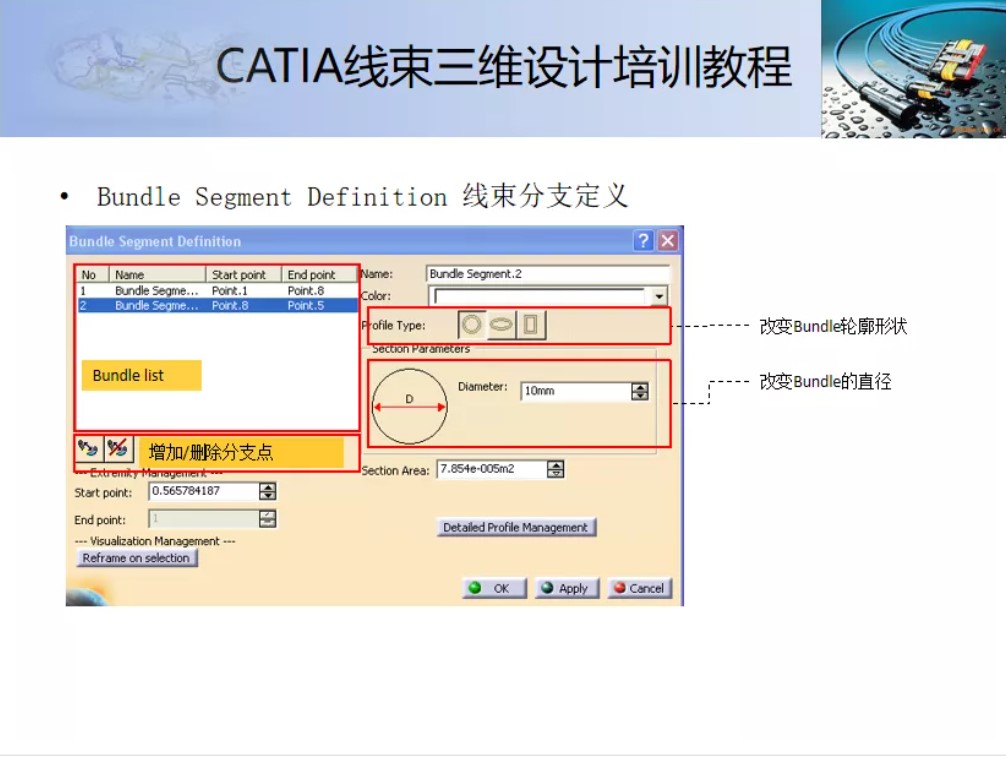

下面介绍了画分支的方法和每个选项的含义,通过下面的选项,也可以改变线束的形状,圆形、椭圆形或者方形,甚至还可以是任意形状。


屏幕截图 2021-12-06 162051.JPG

好了,关于线束设计的基本操作,上半部分,小编就先给大家介绍到这里了。

在下半部分,小编将继续给大家呈现更加精彩的部分,例如:

如何给线束添加保护材料?

如何添加多层不同的保护材料?

如何调整保护材料的内外顺序?

如何画出特殊目的的复杂线束?

实际项目中,如果存在较多的构型,如何管理数模使之能够很好地管理好各个构型等?
