汽车线束设计CATIA基本环境设置

来源:线束世界作者:线束世界-Jimmy2022-11-08 10:22

保持与选定对象链接

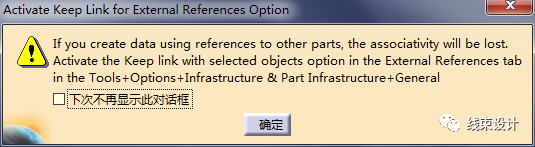

如不选取该功能每次画一个线段就会就会弹出一个提示警告



调试方法

工具——选项——基础结构——零件基础结构——常规——勾选保持与选定对象的链接;

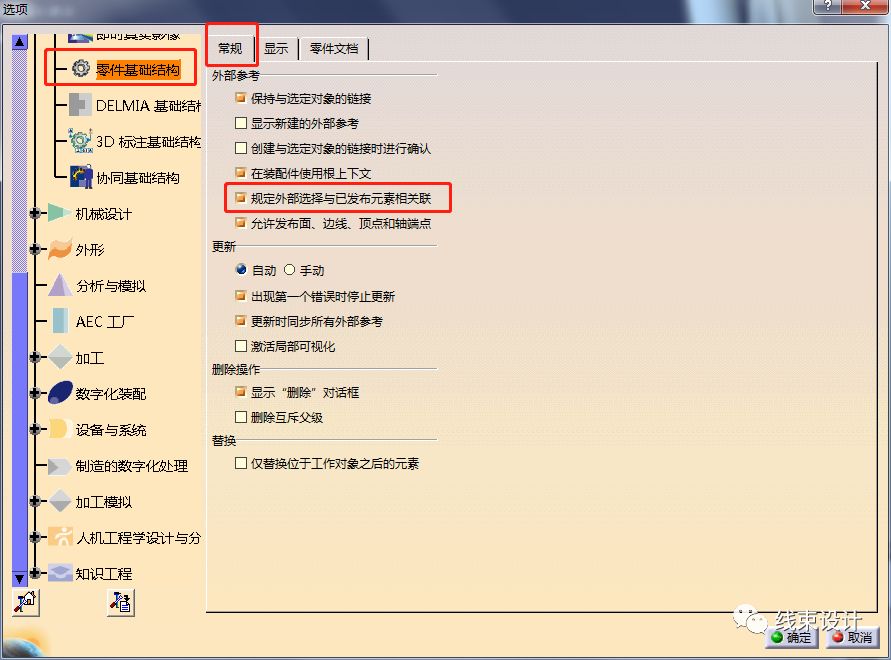

规定外部选择与已发布元素相关联


该功能选择后的好处是不会轻易掉参,但所有线束内数据必须定义好电气属性,在该功能选择下无法新建和捕捉没有参数的点线面。大家可以根据需要选或不选。


调试方法

工具——选项——基础结构——零件基础结构——常规——规定外部选择与已发布元素相关联

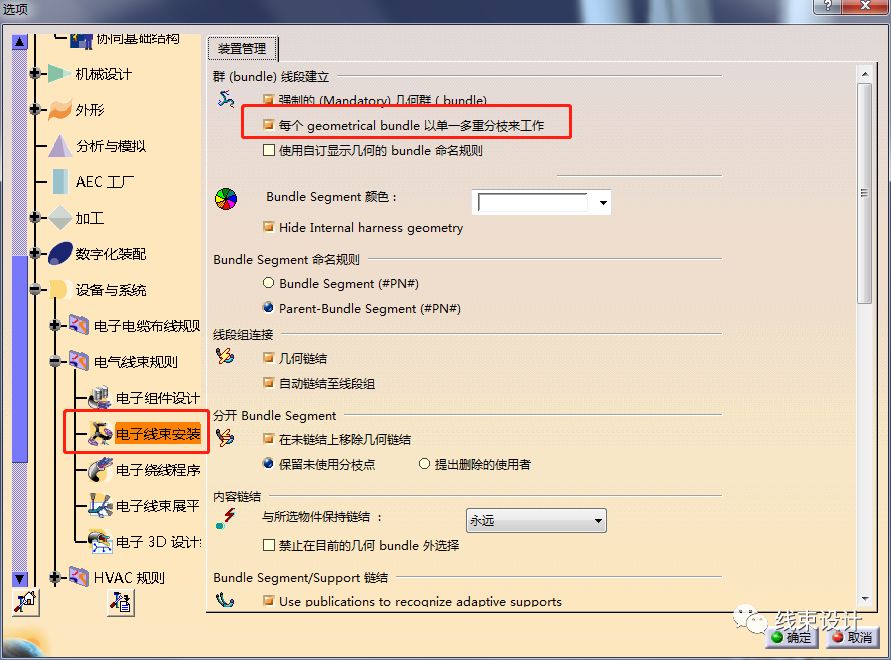

线束在一个多分支下创建


在线束模块默认情况下每重新绘制一端线束就会出现一个多分支,为了方便数据管理管理,需要勾选“Work with one multi-branchable per geometrical bundle”

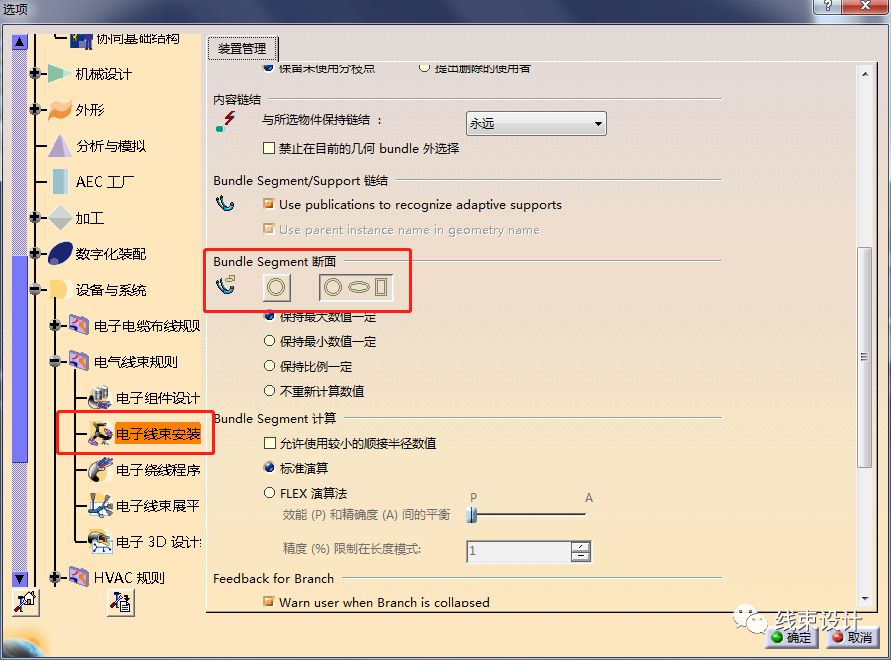

线束断面管理


线束设计模块可定义线束为“圆形”“椭圆形”“方形”形式,默认情况下为圆形,如没有特殊需求可以不设置。
