CATIA线束三维设计-电子元件装置Electrical Part Design模块(详解一)

来源:线束世界作者:线束世界-Jimmy2022-11-08 10:36

CATIA线束设计,第一步要定义各种连接器、扎带、卡扣、支架、电器盒等零部件的电器属性,所以我们首先要用到的就是“电子元件装置Electrical Part Design”功能模块。


进入Electrical Part Design模块

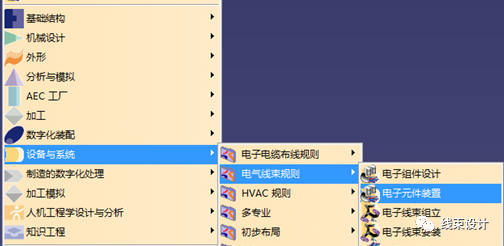

开始菜单——设备与系统——电气线束规则——Electrical Part Design



Electrical Part Design模块功能诠释


图片设备架MountingEquiopmet:电器件固定支架。


图片设备 Equiopmet:完整的电器。


图片壳体Shell:装到设备上的有个零件,板端连接器用来接收线束端连接器。图片接头Connector:连接设备之间的连接器。


图片端子Contact:带有接触属性的电器部件。


图片盲栓Filler Plug:用来填充一个不用的腔,代表没有电器信号连接。


图片后壳Back Shell:保护连接器和电缆的后防护。


图片包覆物ProtectionPart:定义线束外包覆物。


图片支撑Support:扎带、卡扣等用来支撑电缆线束的部件。


图片腔Cavity:可以被装入的电器设备。


图片端子Termination:保证电气信号传导的端子。


图片接头连接点ConnectorConnection Point:约束板端连接器和线束端连接器,保证电气信号的传输,两种接头中必须都有定义。


图片电缆线束连接点BundleConnection Point:定义在线束连接器上的点,将电缆线束连接到匹配的连接器上。


图片腔连接点Cavity ConnectionPoint:用来将电气设备连接到具有“腔”定义的设备。


图片附件连接点BackShellConnection Point:连接电气连接器附件和接头。


图片壳体与设备连接点ShellConnection Point:无电器属性连接。


图片存储StoreDevice:将定义好的零部件文件存入数据库。


示意图
