CATIA线束三维设计-电子元件装置(详解二)

来源:线束世界作者:线束世界-Jimmy2022-11-08 10:51

汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高,汽车上的电器配置、功能也越来越多,所以连接各个电器件的线束也越来越复杂,成为当代汽车故障的多发环节,也因此在汽车设计和生产制造中受到越来越多的关注。如何提高汽车线束的综合性能成为关注的焦点。在汽车线束的整体设计中,三维布局是前提。


电器设备架设置MountingEquiopmet


电器设备架MountingEquiopmet就是用来安装各种电器设备的支架,电器设备架设置其实就是将装配的三个约束提前设置好,在需要装配时我们通过CATIA中的命令一键装配,这样可以提高效率,但值得注意的是在线束设计中我们一般这步是省略的,都是直接用装配命令所代替(PS:如果大家对这些不常用命令不感兴趣可以在公众号留言小编就直接略过这些不常用命令。)

  电气设备Equiopmet与设备架MountingEquiopmet设置我们会用到“图片”和“图片






如上图我们需要将数模定义为设备架MountingEquiopmet,零件号直接就选设备图号就可以。

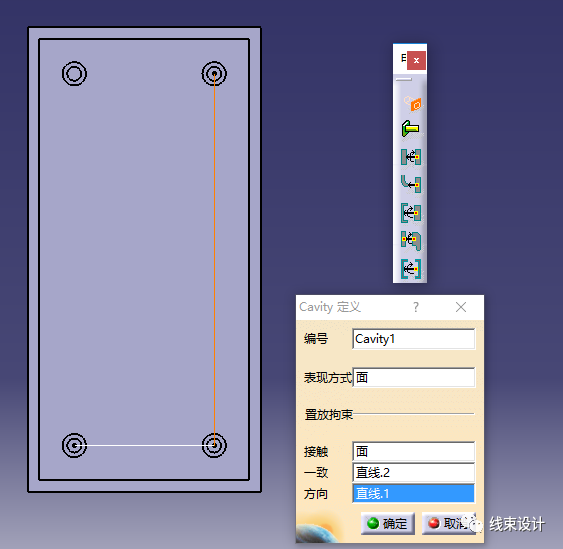

  然后我们将定义好的设备架MountingEquiopmet,用“腔Cavity”这个命令定义设备架MountingEquiopmet的装配属性,其中表现方式和接触,选择装配接触平面,一致选择条对齐直线,方向选择另一条对齐直线,需要注意设备架MountingEquiopmet中的设置,要与对配的电气设备Equiopmet中的设置一致。
