“夺回秋雅”，还得看我们的！

来源：线束世界•作者：线束世界-Jimmy•2022-10-17 10:03

*产线部分工艺

01高压连接器发展背景

受益于新能源汽车渗透率的快速提升以及800V高压快充的明显趋势，高压连接器的市场需求高速增长，同时高压连接器是新能源汽车电气连接系统中最重要的组成部分，从单车价值量的角度来说，在不含线束的情况下，一般高压连接器单车价值量为2000元左右，新增高压连接器在乘用车可达到单车800-1500元，商用车可达1500元以上。预计2025年全球高压连接器总市场规模将达到378亿元，中国市场规模将达到169.91亿元。

新能源汽车电气连接系统的作用主要是保证整车高压互联系统，在内部电路被阻断或孤立不通处架起桥梁从而使电流流通。与传统能源汽车相比，三电系统是新能源汽车的核心增量部件，高压连接系统像人体的神经系统一样将三电系统有机相连。对比低压连接器，高压连接器不仅要达到传统汽车连接器的基础要求如高插拔次数、抗震动，且在高压大电流环境下对热管理、高压防护、防护等级、抗干扰等方面的要求越发严苛，在材质上也有更高要求。


*图片来源于客户官网

02高压连接器简介

应用场景：

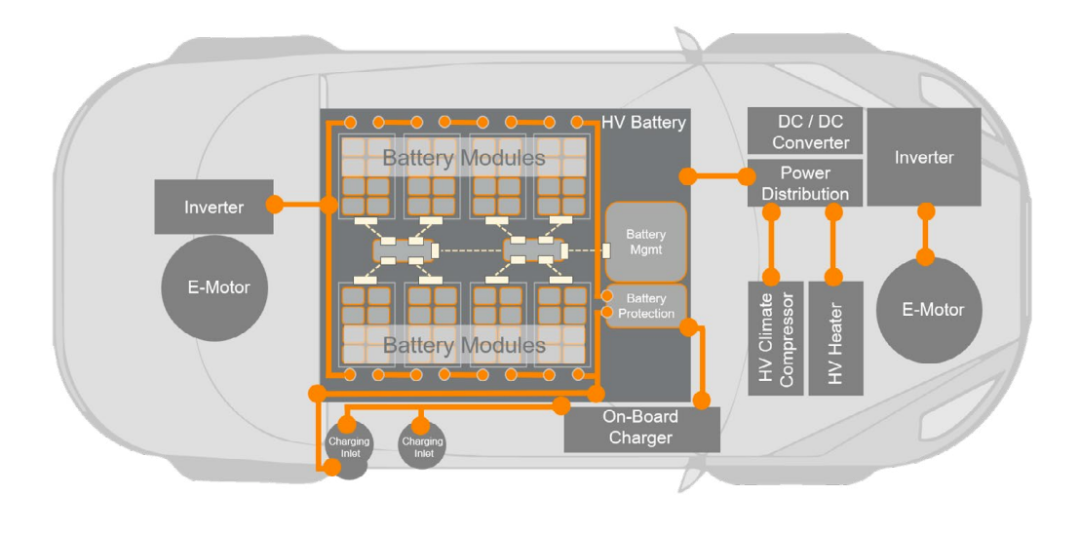

在新能源汽车产业领域，高压连接器作为极其重要的元部件，在新能源整车和充电设施上均有应用。整车上高压连接器主要应用场景有：DC/DC变换器、PTC、OBC、直流&交流充电口、驱动电机、高压线束、逆变器、动力电池、PDU、电动压缩机等。

组成部分：

高压连接器的组成一般为：外壳、密封件等辅助结构，绝缘件，导电接触对等

分类：

高压板端连接器；高压线端连接器。

重要性能要求：

1：须具备良好的电气、机械和环境性能

2：具有高电压、大电流性能

3：有良好的电磁屏蔽性能

4：需要能够在各种工况下实现等级较高的防护功能(例如高温、震动、碰撞冲击、防尘防水等)

03高压连接器自动化产线

瀚川在连接器智能制造领域经验颇丰，已为客户提供多种线端连接器和板端连接器自动化解决方案。在高压连接器自动化解决方案中，瀚川团队从方案设计之初就结合了前期积累的连接器智能制造经验，产线经过客户要求更改现已能够兼容十几种料号。

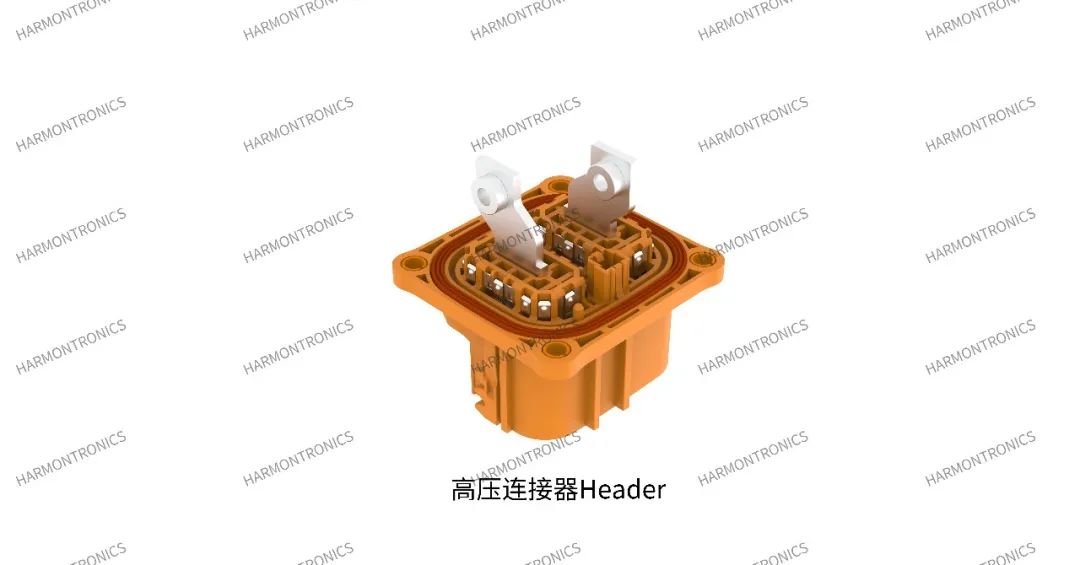

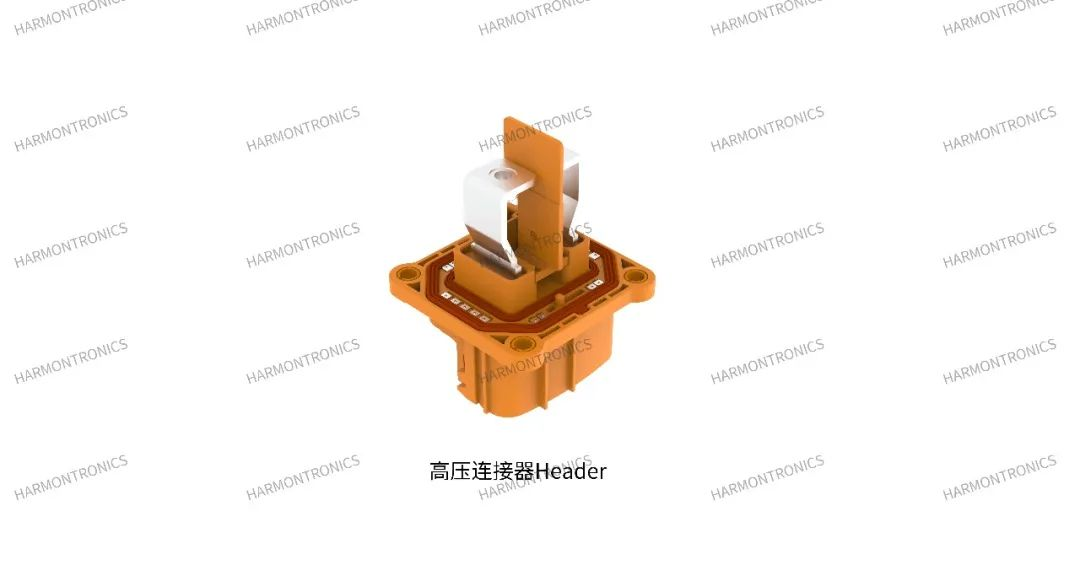

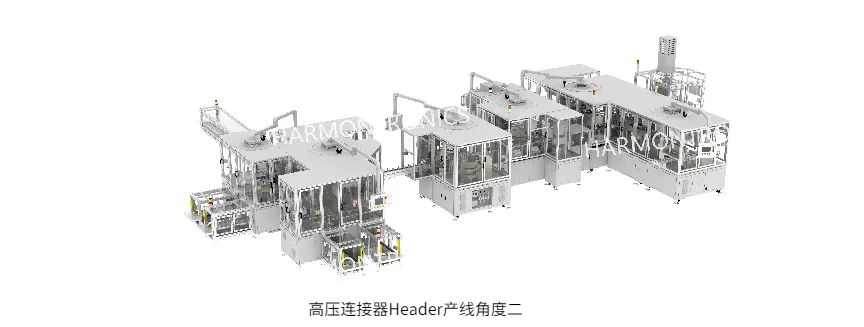

高压连接器Header产线工艺包含柔性上料、部件高速组装、密封圈组装、Busbar铆压、视觉检测、电性能测试、激光打码、气密测试、自动包装。

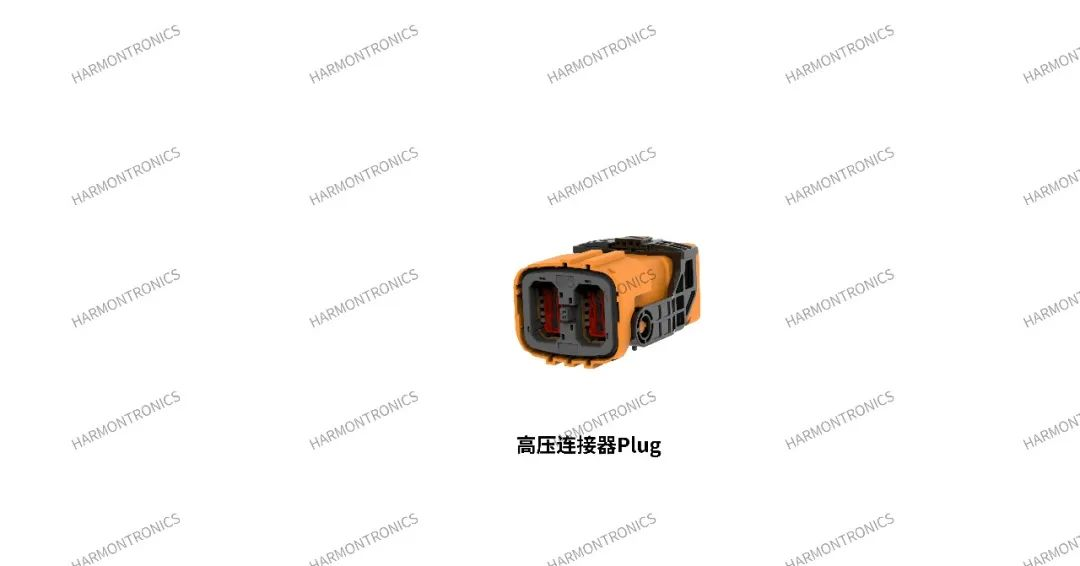

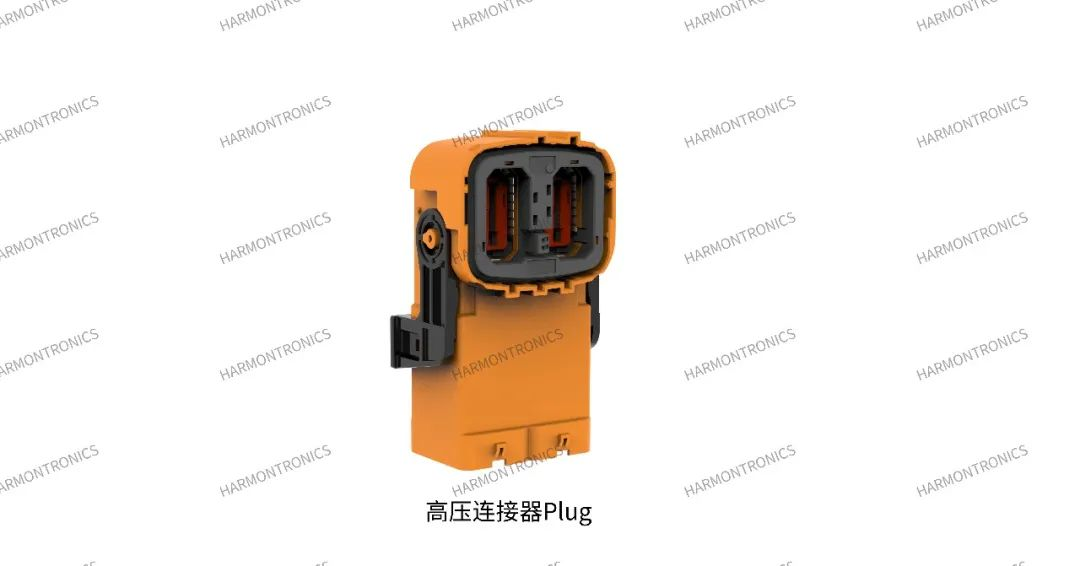

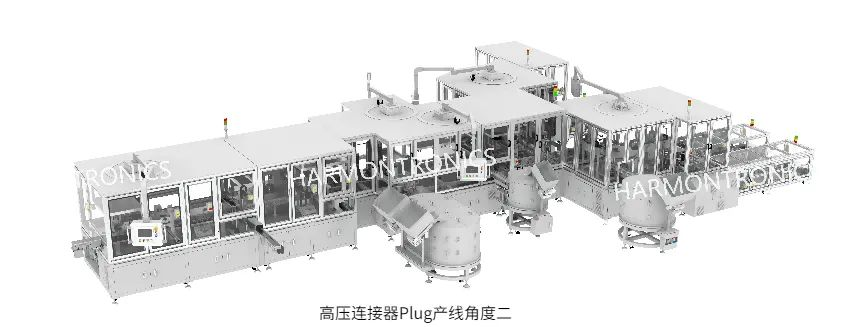

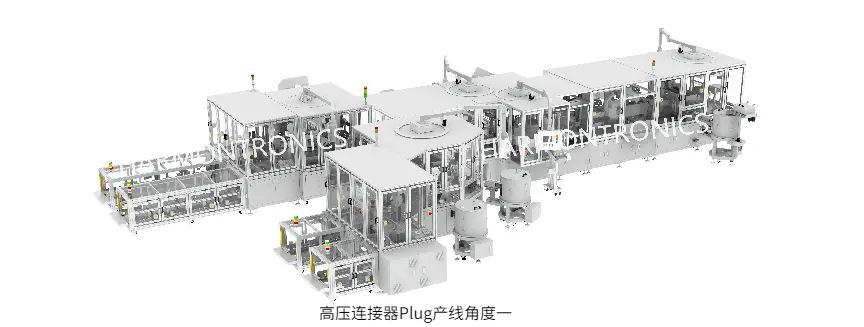

高压连接器Plug产线工艺包含柔性上料、部件高速组装、密封圈组装、插针裁切组装、视觉检测、激光打码、自动包装。

两种产线都可以进行高速组装，采用高速抓取移栽模组、转盘式输送系统；拥有标准化、模块化设计；设备可兼容多种料号，柔性换型时间＜30min；每一过程都采用CCD或高精度感应器监控，确保产品质量。

瀚川智能（SH:688022）成立于2007年，是专业的智能制造解决方案提供商。瀚川智能聚焦汽车电动化、智能化领域，为汽车、新能源等领域用户提供智能装备及服务。

瀚川智能汽车BU赋能汽车“智”造，专注汽车连接系统，ADAS，控制器、热管理系统，电驱动系统的组装和测试自动化解决方案，提供大批量PCB加工所需的高速插针机设备，助力客户提升生产力。
