什么是 Nano-D 连接器

来源：线束世界•作者：线束世界-Jimmy•2024-01-09 11:26

认识连接器：Nano-D

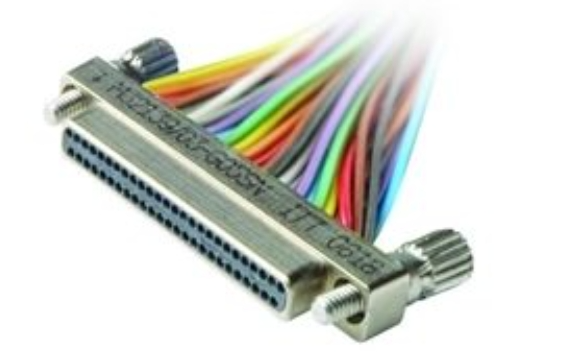

Nano-D 连接器和 micro-D 连接器是在 1970 年代开发的，是 D-sub （D-subminiature）连接器的变体。ITT Cannon（前身为 Cannon）拥有 D-sub 及其较小变体的商标，尽管其他公司此后设计了自己的版本。与之前的 micro-D 和 D subs 连接器一样，nano-D 的名字来源于它的形状，类似于字母 D。

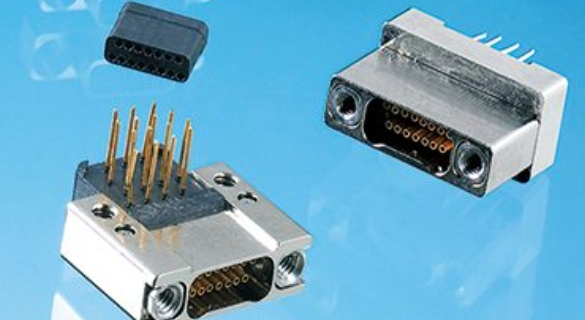

AirBorn 的 N 系列互连是一种高密度、高可靠性的连接器系列，用于各种对尺寸和重量至关重要的关键任务应用。N 系列的微小尺寸释放了 PCB 上、线束内或任何电子单元上的空间。N 系列的 3 点接触系统确保无论行驶多么艰难，都能保持接触。高振动和耐温性使 N 系列与众不同。

根据 Omnetics Connector Corporation 的说法，军方推动满足 SWaP（尺寸、重量和功率）要求的互连，促进了 MIL-DTL-32139 nano-D 连接器的开发，该连接器相当于 MIL-DTL-83513 连接器。nano-D 的尺寸约为 micro-D 的一半，约为 D-sub 的四分之一。同样是12g 时，25 位 nano-D 的重量为 12g，体积是同类 25 位 micro-D 的八分之一。

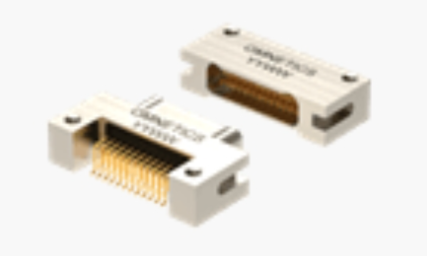

Omnetics Connector Corporation 提供各种双叶/Nano-D 连接器，包括单排、闭锁、双排和面板安装。

设计说明

标准化： 许多供应商，包括 AirBorn、Axon Cable、Glenair 和 Omnetics Connector Corporation，都提供符合 MIL-DTL-32139 规范的 nano-D 连接器。

大小： Nano-D 是最小的 D 形连接器。它们的尺寸大约是同类微型 D 的一半、重量的四分之一和体积的八分之一。

间距：Nano-D 连接器的间距设置为 0.025 英寸（0.64 毫米）引脚间距。

锁止机制：一些 nano-D，例如 Omnetics 的闭锁 nano-D 连接器和 Axon 的 nano-D 快速锁定连接器，具有锁止机构，无需螺钉和工具。


Axon' Cable 提供基于高度可靠的扭针接触技术的 nano-D 连接器和跳线。纳米微型连接器基于 nano-D 技术，具有 0.635 毫米（.025 英寸）的触点间距和纳米微型外壳。性能基于 MIL-DTL-32139 规范。

屏蔽：后壳可以将屏蔽编织层从电缆连接到外壳，防止 EMI 和串扰。滑入式屏蔽提供 60 dB 的保护。使用较小直径的镀金绞线的更紧密的屏蔽绕组可提供高达 90 db 的屏蔽，防止外部信号进入。

配合：Nano-D 军用规范要求在电镀失败之前进行 200 次配合，从而增加连接的电阻。一些 nano-D 连接器供应商在电镀失败之前提供超过 2,000 个配合，从而延长连接器在需要频繁连接的应用中的使用寿命。

电镀：推荐的电镀符合 ASTBM B488 II 型标准，其中包括 50 微英寸的金和 50 微英寸的镍。

温度范围：对于 MIL-STD-32139 nano-D 连接器，范围为 -55 °C / +150 °C（标准）和 -55 °C / +200 °C（高温）。

耐久性：由于其重量轻、尺寸小，nano-D 连接器在承受冲击和振动方面优于 micro-D。Nano-D已用于高冲击条件（10,000G以上）。

市场、行业和应用

Nano-D 连接器广泛用于小尺寸和轻量化的军事和航空航天应用。它们还用于机器人、无人机、空中出租车、卫星、石化应用和医疗设备。


nano-D 是一种小尺寸、高密度互连器件，专为高可靠性和恶劣环境应用而设计和制造。
