什么是散热器?

来源:线束世界作者:线束世界2024-08-26 09:19

什么是散热器?


了解连接器:散热器



Heilind Electric供应Boyd的冲压散热器


散热器为电子或机械设备中的组件提供热管理,这些组件无法充分散热到中等温度。例如,它们用于冷却计算机中的中央处理器(CPU)和图形处理单元(GPU)、功率晶体管和其他高功率半导体器件,以及激光器和LED等光电子器件。散热器通过散热来保护关键组件免受损坏或性能损失。


散热器的设计和功能因设备的配置而异。通常,它们通过低温流体介质(空气或液体冷却剂)将热量从高温组件中转移出去。它们设计用于与冷却介质接触的最大表面积。由于自然传导,热量通过散热器移动到介质中,当环境温度低于散热器温度时,就会发生自然传导。流体穿过散热器的表面,并通过热扩散和对流将热量从表面移动到环境中。更大的表面积可以提高这种能力。

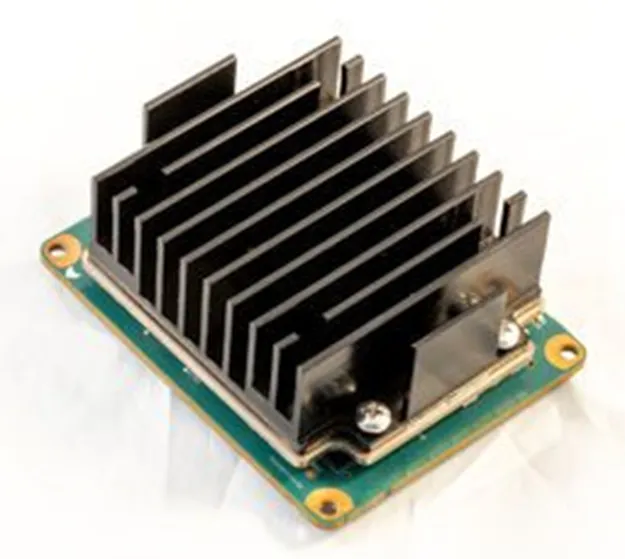

安富利工程服务散热器


被动、主动和混合


被动式散热器通过自然对流工作。浮力热空气在系统中产生气流。被动式散热器系统的优点是它不需要二次电源或控制系统即可运行。


与被动系统相比,主动式散热器在减少热量方面更有效。它们使用风扇、鼓风机或设备本身的运动产生的强制空气来增加流经热区域的流体流量。一个例子是计算机中的风扇在计算机变热时打开。风扇迫使未加热的空气穿过散热器表面,使更多的热量从整体系统中排出。


混合散热器结合了无源和有源散热器的某些方面。温度要求决定了系统的运行方式。当温度较低时,系统依赖于被动冷却。当温度达到一定水平时,强制空气(主动冷却)启动,以提高散热器系统的冷却能力。

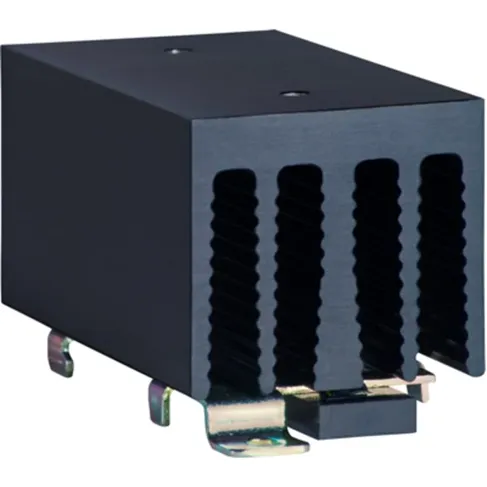

RS的Sensata-Crydom散热器


材  料


散热器的导热系数取决于其材料。散热器材料吸收热能并将其传递到环境中以实现高效冷却。它们需要高热容量和导热性。通常使用铝和铜,因为它们具有高导电性。


铝合金 6060、6061和6063因其导热系数值而通常用于散热器。这些值取决于合金的回火。回火是一种热处理技术,通过降低硬度来增加合金的韧性。


铜的导热系数是铝的两倍,并且耐腐蚀和抗生物污染。它也具有抗菌作用。然而,铜的密度是铝的三倍,更昂贵,延展性更差。



DigiKey的CTS热管理产品散热器


设计说明


建 设:

散热器设计有翅片,以促进空气的自由流动。鳍片是平板,热量在一端流动,在流向另一端时消散成流体。翅片必须垂直对齐并优化间隔,以最大限度地提高空气流通和有效的热传递。一体式铝制散热器可以通过挤压、铸造、刮削或铣削制成。一体式铜散热器可以通过刮削或铣削制成。钣金翅片可以焊接到矩形铜体上。


材料规格:

铜或铝合金


市场和应用:

汽车,消费电子产品,数据通信和电信,工业, 医疗,军事和航天,运输电子产品,包括计算机(CPU和GPU)、车辆(电动汽车控制器)、电池组、电信。
