什么是无焊端子

来源:线束世界作者:线束世界-Jimmy2024-01-24 10:52


无焊端子提供简化的导线连接解决方案。虽然焊接提供永久连接,但无焊端子在可能需要断开连接进行维修或即将改变设计或组件的应用中是有利的。




端子和接头




TE Connectivity 在 1940 年代开创了压接技术和压接产品,将复杂的焊线连接过程转变为更简单、更可靠且更具成本效益的过程。各个市场中的许多电子和工业客户都使用无焊端子。与焊接相比,无焊连接更便宜、更容易且安装起来劳动强度更低。




无焊端子可用于电线和电缆连接。有几种类型可供选择,包括环形、铲形、钩形、法兰、开槽舌片,以及平行、封闭端和对接接头、套圈、子弹头和快速断开件。这些中的每一个都有各种风格。




终端通常使用专为端子的特定尺寸和样式设计的压接工具进行。压接机的质量与端子的质量同样重要。端子可以是开放式桶(也称为冲压端子或销钉)或封闭桶(无间隙的圆柱形金属桶)。每种类型都需要特定的压接工具。制造商通常会建议将压接机与端子一起使用。

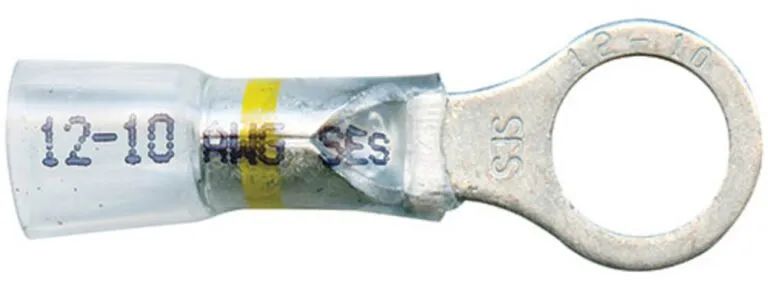

螺柱环端子 12-10 AWG





01

设计说明





► 无焊端子的常见类型




  • 环形端子,也称为接线片端子,将接线连接到螺柱或螺钉连接。端子的一端装有封闭或打开的压接筒,用于与电线进行电气连接。另一端有一个环形舌,通过穿过环的螺栓或螺钉安装在设备上。


  • 铲形端子(铲形接线片)或叉舌端子类似于铲子或叉子。它允许快速轻松地连接或断开,因为螺钉和螺栓只需要松开,而不是拆卸。

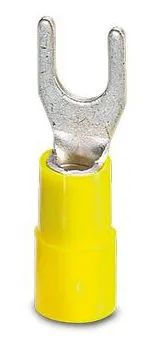

叉形电缆接线片




  • 钩形端子的一端有一个导电钩,另一端通常有一个绝缘套管,尽管也有非绝缘版本。





02

材料规格




无焊端子可能符合 UL、CSA 和 MIL-Spec 认证。

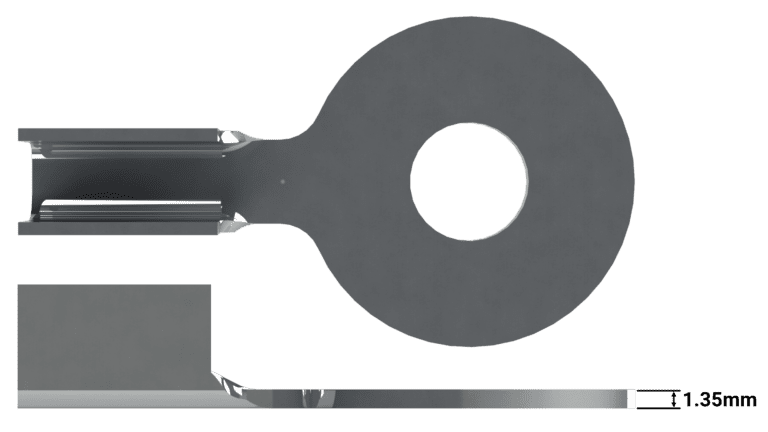

环形端子压接到电线上,实现安全可靠的连接




在汽车领域,端子用于连接各种电气部件;电子系统中,端子用于连接电路板、电缆和其他组件。这些端子在汽车和电子系统中发挥着至关重要的作用,它们是实现高效和耐腐蚀的电气连接的关键组件。





03

物理性质





端子通常为镀锡铜。


绝缘材料通常是乙烯基或尼龙。乙烯基不受湿度的影响,而尼龙会变脆。热缩绝缘端子可耐水、盐、腐蚀和高温。它们的内壁内衬有热熔胶,在室温下呈惰性。电线很容易插入接头和端子中。当套筒被加热时,粘合剂会熔化,形成紧密的防潮密封,具有耐磨性和耐化学性。


绝缘和非绝缘端子中可能包括线束档距,以防止过度剥离的电线插入端子太远。


拉力测试通常用于测试连接到电线的端子。这可以通过夹紧电线、通过设定的速度来拉动并使用称重传感器测量力的装置来完成,或者通过将固定重物悬挂在电线上指定时间来完成。

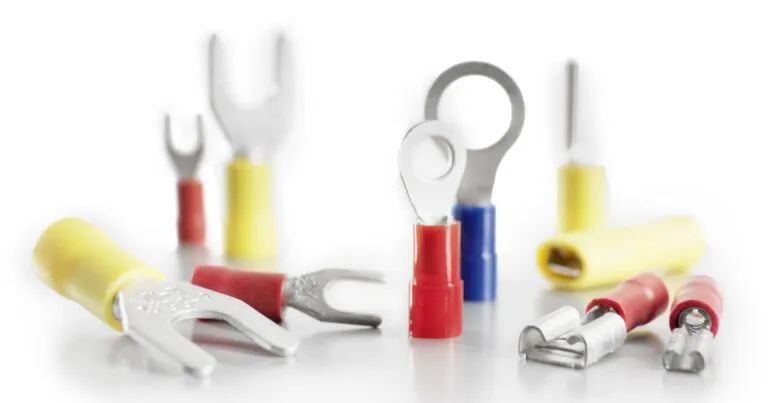

各种绝缘和非绝缘电缆接线头和连接器
