什么是锁紧螺母连接器

来源:线束世界作者:线束世界-Jimmy2024-01-25 13:41

了解连接器



锁紧螺母连接器具有锁紧螺母(六角螺母),可拧到圆形连接器的螺纹上以安装并固定电气连接。锁紧螺母连接器用于在拥挤的面板、墙壁或盒子中节省空间。它们还提高了稳定性,使其成为航空、军事设备、电信设施和工业面板等高振动环境应用的理想选择。


将锁紧螺母连接器插入面板的背面,并将锁紧螺母拧到前面,以防止连接器从孔中掉落并迷失在面板后面。锁紧螺母插座是圆形的,一侧平坦,以防止连接器旋转。锁紧螺母的使用通常可以通过手动拧紧(无需工具或螺钉)来完成,使安装快速、简单和安全。


这种类型的连接起源于 1900 年代中期的军事和航空航天电子设备,通常用于飞机、航天器和军用地面车辆拥挤的仪表板,其中与仪表显示器的电子连接位于屏幕后面。


尽管这是一种传统的连接器形式,但供应商仍在继续改进其锁紧螺母产品,以满足现代要求,例如减少 SWaP。该格式也被引入到较新的互连中,例如射频和同轴电缆产品。

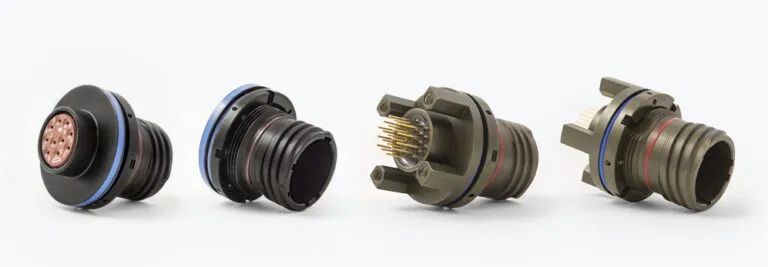

锁紧螺母连接器





设计说明



01

 标准化



锁紧螺母机构用于许多标准化的圆形产品,包括 MIL 规格产品(如 D-38999)和射频产品(如 SMA、LC、ST、SC 和 MTO/MTP 连接器)。

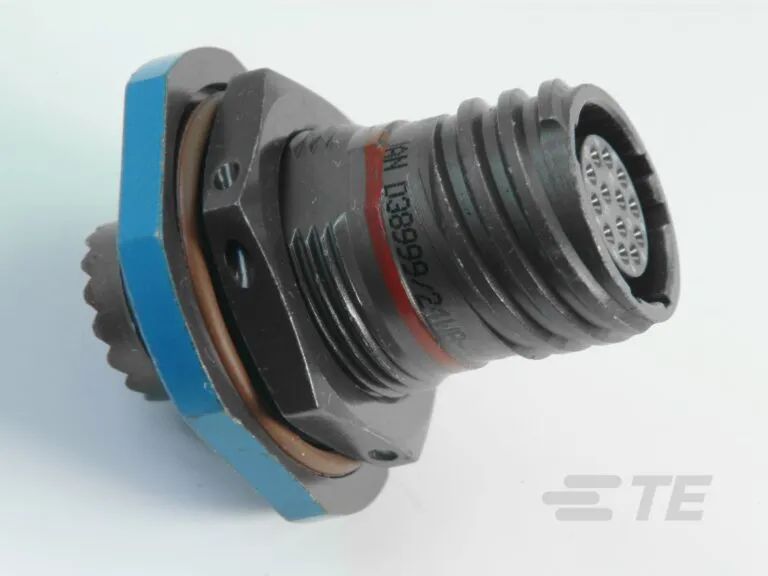

640 (1).jpg

锁紧螺母连接器



02

/ 安装类型 /



根据类型和应用场所,一般为面板安装。


面板安装通常将设备和线路隐藏在墙壁或天花板内,使整个空间更加整洁美观。也可以有效地防止意外触电和火灾等事故的发生,具有安全可靠的优点。面板安装的设备和线路都集中在易于维修的地方,方便后期维护和更换。



03

/ 材料规格 /



锁紧螺母插座是一种常见的电气连接器,通常由两部分组成:一部分是带有螺纹的金属螺母,另一部分是塑料或金属材料的插座。螺母可以通过旋紧或松开来控制电路的接通或断开。综合考虑多个因素,以确保其性能稳定、安全可靠、经济实用。




640 (2).jpg

锁紧螺母和锁紧垫圈




04

/ 物理性质 /



在双锁形式中,主螺母和次螺母分别紧紧地环绕和拧紧在连接器上,这样可以形成更加坚固和安全的连接。这种设计可以增强连接器的机械强度和稳定性,防止连接器松动或脱落。


对于需要暴露于环境压力的应用,为了进一步提高连接器的密封性能,通常会采用密封圈或涂层等附加的密封措施。密封圈可以紧密地贴合在连接器上,防止液体和气体泄漏;涂层则可以起到防腐蚀、防水、防尘等作用,保护连接器不受环境因素的影响。



05

/ 环境特性 /



锁紧螺母连接器由于其紧密的连接和良好的密封性能,常常被用于需要高密封性的应用中。其集成的O形圈密封件能够提供更加安全和可靠的密封机制,有效防止液体和气体的泄漏。同时,隔板式附件的设计可以进一步减少潜在的入口点,增强连接器的密封性能。


这种设计使得锁紧螺母连接器成为密封应用的良好选择,特别是在需要高度可靠和安全密封的场合。



06

/ 电气特性 /



电压 AC/DC

额定电流 7.5 安培
