什么是HDMI连接器？

来源：线束世界•作者：线束世界•2024-03-29 13:28

什么是HDMI连接器？

What are HDMI connectors?

01 了解HDMI连接器

HDMI连接器是一种业界广泛采用的标准化接口，专门用于在多媒体源设备和显示终端之间高效传输高清音频和视频信号。在过去的二十多年里，HDMI（高清多媒体接口）连接器在游戏设备、电视、计算机显示器、汽车技术、摄像头以及视听接收器等各类多媒体设备之间，起到了至关重要的连接作用。HDMI连接器以其卓越的性能，支持高分辨率音频和视频内容的传输，包括高达4K的细腻画质、高刷新率以及诸如杜比全景声（Dolby Atmos）和DTS：X等多声道先进音频格式，为多媒体体验提供了卓越的技术支撑。

HDMI连接器的研发始于2000年代初，当时由一众电子制造商组成的联盟致力于开发一种标准化的接口，以满足高清多媒体信号传输的需求。经过不懈努力，他们成功推出了HDMI的初始版本，并于2002年12月正式发布。这一创新性的接口设计彻底简化了多媒体设备的连接过程，有效地将复杂的模拟连接器阵列，如VGA、复合电缆和分量电缆，整合为单一的、高效的多媒体连接解决方案，极大地提升了用户体验和设备的互操作性。

3.29 1.jpg

RS PRO A 型 HDMI 母头连接器

02 设计说明

HDMI连接器采用紧凑的矩形插头设计，插头内含有特定数量的引脚，每个引脚对应不同的信号通道，以实现高效的信号传输。该接口集成了数字数据传输技术，能够确保在兼容设备之间传输未经压缩的高清音频和视频信号，从而为用户提供卓越的多媒体体验。

► 标准化

HDMI连接器和电缆的标准化工作由HDMI论坛负责全面监督，该论坛与各大连接器供应商和原始设备制造商紧密合作，共同确保HDMI标准的严格遵守、设备间的互操作性，以及新产品的开发和标准的持续更新。

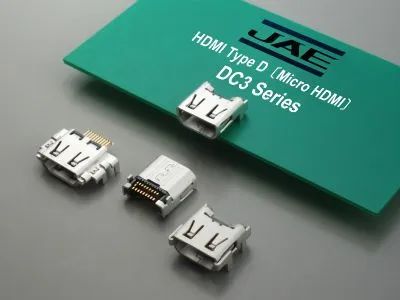

HDMI连接器拥有多种尺寸规格，以适应不同设备的需求。其中，标准A型连接器因其广泛的应用于消费电子产品而备受青睐；C型连接器（也称为迷你HDMI）则更为小巧，适用于某些特定场景；而D型连接器（微型HDMI）则专为智能手机、平板电脑等小型设备而设计，以实现更为便捷的连接体验。

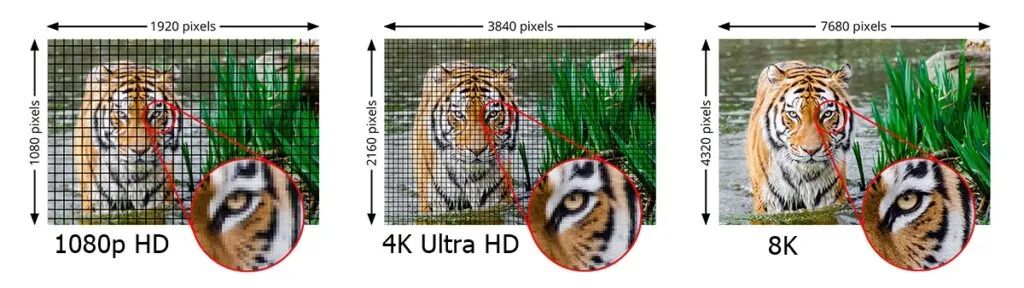

3.29 2.jpg

HDMI 2.1b 支持一系列更高的视频分辨率和刷新率

HDMI规范HDMI 2.1b支持一系列显著提升的视频分辨率和刷新率，包括8K60和4K120等超高清标准，以及高达10K的分辨率。此外，该规范还支持动态HDR格式，为观众带来更为逼真的视觉体验。在数据传输能力方面，HDMI 2.1b拥有高达48 Gb/s的带宽，确保在传输高清音频和视频信号时能够保持流畅且高效。

► 演变与版本

HDMI连接器的演进历程中，推出了多个版本，每个版本都带来了增强的功能和性能。

HDMI 1.0：

HDMI 1.0于2002年问世，支持标准分辨率和高分辨率视频，最高可达1080p。这一版本的推出标志着HDMI技术在高清视频传输领域的初步应用，为后续版本的发展奠定了基础。

HDMI 1.4：

HDMI 1.4于2009年发布，相较于HDMI 1.0，它在功能上有了显著的提升。HDMI 1.4增加了对3D视频的支持，使得用户能够享受到更加立体和逼真的视觉体验。此外，它还引入了HDMI以太网通道（HDMI Ethernet Channel）和音频回传通道（Audio Return Channel，简称ARC），为用户提供了更加便捷和高效的设备连接和音频传输解决方案。

HDMI 2.0：

HDMI 2.0于2013年亮相，它进一步提升了带宽，使得高清视频传输更加稳定和流畅。HDMI 2.0支持更高的分辨率和刷新率，包括4K视频以60Hz的帧率播放，为用户带来了更加清晰和细腻的视觉享受。

HDMI 2.1：

HDMI 2.1在2017年发布，标志着HDMI技术进入了全新的发展阶段。HDMI 2.1支持8K分辨率视频传输，为用户带来了前所未有的视觉盛宴。同时，它还支持更高的刷新率、动态HDR以及增强的游戏功能（如可变刷新率、快速帧传输等），满足了高端用户和游戏玩家的需求。此外，HDMI 2.1还引入了增强型音频回传通道（eARC），为音频传输提供了更加高效和优质的解决方案。

HDMI连接器的演进历程中，每个版本都在不断提升性能和功能，以满足用户对高清视频和音频传输的日益增长的需求。随着技术的不断进步，相信未来HDMI连接器还将继续发展和完善，为用户带来更加卓越的多媒体体验。

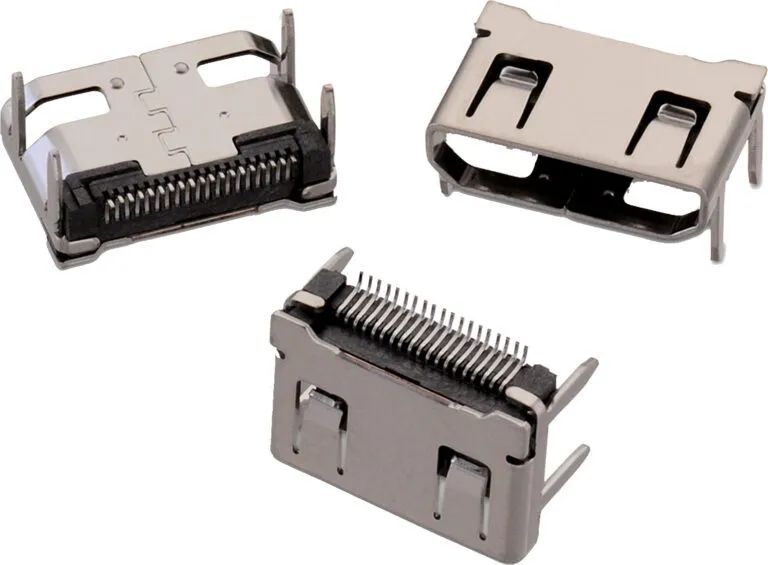

3.29 3.jpg
