电池连接器产品综述

来源：线束世界•作者：线束世界•2024-08-09 12:12

电池连接器产品综述

本周的产品综述重点介绍了来自领先连接器制造商和供应商的电池连接器。

电池连接器


KYOCERA AVX 9155 系列电池连接器在设计时采用可靠且坚固的镀金铍铜触点，可缩短组装时间并考虑组装过程的灵活性。这些连接器提供 2 至 8 个针位，触点间距为 1.27 至 4 mm，触点偏转力为 30 至 260 克，平行、堆叠、直角和垂直配接方向，具有高达 50,000 次插拔，每个触点的电流高达 5 安培，采用 1 件式或 2 件式板对板解决方案（取决于系列）。这些坚固的连接器包括水平和垂直选项，适用于板对板连接以及电池组集成。京瓷AVX拥有广泛的电池连接器，可以定制产品以支持各种应用需求。

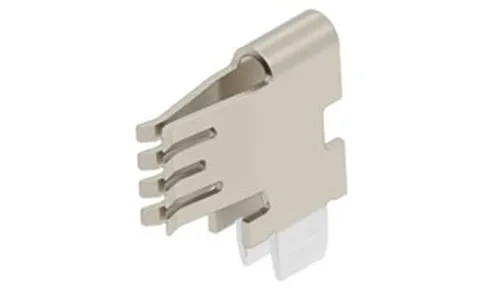

TE Connectivity 的高耐用性直接连接到 PCB 的电池端子旨在通过重复插拔周期实现符合人体工程学的低插拔力、高电流能力和可靠性能。多点接触端子的性能经验证可承受 10,000 次插拔，具有圆形接触边缘，可实现低插入力（LIF），接触表面积大，可实现可靠连接和出色的低水平接触电阻（LLCR）。它们提供 20A 功率版本和 5A 信号版本，并可根据应用要求组装在定制外壳中。TE 还可以开发具有不同电气和机械额定值的定制端子。应用包括电动汽车、电动工具、草坪工具和电器。

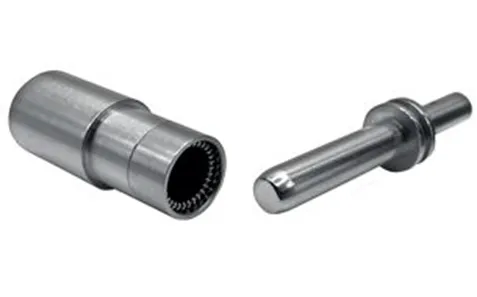

Smith Interconnect的Hypertac Green Connect 端子技术提供无铅、无铍的高功率端子解决方案。其低接触电阻可减少热量积聚，使触头能够在较小的接触组件中处理更大的电流，而不会对温升产生不利影响。插座的改进压接设计增加了接触体和多股电缆之间的接触面积。

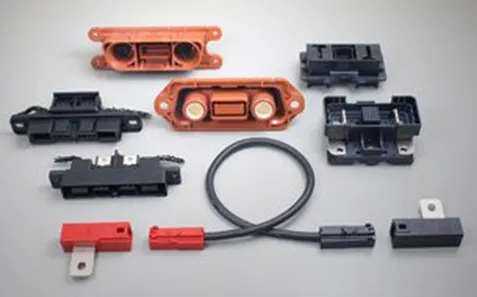

JAE 的 DW 系列是用于电池管理系统的大功率连接器，包括单个外壳中的电源和信号混合解决方案以及用于小型存储中电池菊花链的电缆解决方案。混合连接器具有广泛的错位浮动范围，非常适合盲插，输出容量高达 500A。


安富利的Bourns模块化触点是现成的互连设备，可用于蜂窝电话、PDA、笔记本电脑、便携式医疗和测试设备 - 任何需要可充电电池组的地方。由于它们可以用作压缩或滑动模块化触点，因此它们可以用作许多其他非电池相关应用的连接器。

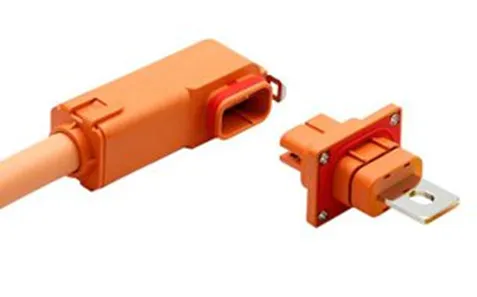

Amphenol Communications Solutions 的全新 EnergyKlip 产品系列利用了专为能源市场设计的现有且值得信赖的 Amphenol 大电流接触技术。EnergyKlip EK350 连接器每个触点的额定电流高达 350A，并具有内置 IP67 密封件，可确保免受恶劣环境的影响。EnergyKlip EK350 是储能系统（ESS）中电池模块互连的理想产品。EK350 还具有坚固的锁定系统，可确保在配接时实现可靠连接。该电源连接器提供电缆和柔性母线两种型号，以适应各种系统设计。


Hirose 的高功率混合 FPC 到板连接器在节省空间的外壳中支持高达 15A 的电流，可减少多达 40% 的 PCB 安装空间。BM50 系列专为具有内置电池或 USB 连接的移动设备而设计，有助于显着减少设备内部使用的空间和客户最终产品的尺寸。此外，BM50 连接器还具有卓越的设计灵活性。使用 FPC 将 USB 连接到 PCB，USB 可以放置在最终产品设计中的任何位置。

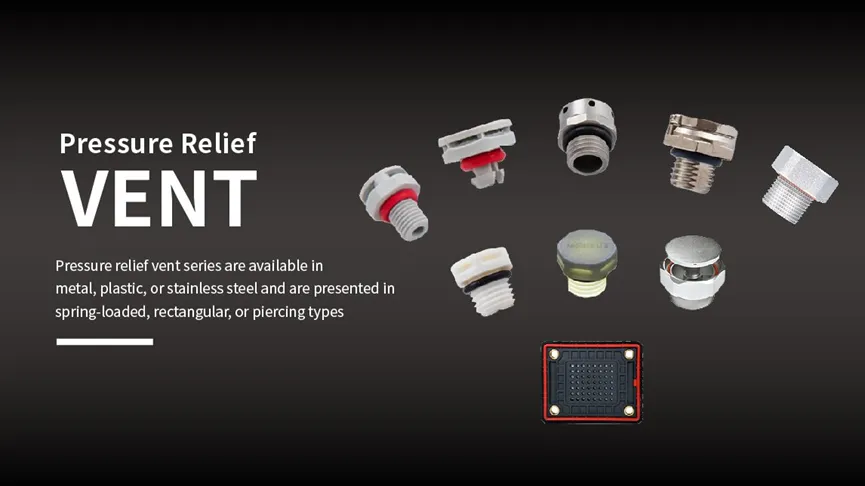

Amphenol LTW 为有效的压力管理提供两种基本解决方案：泄压泄压阀和过压泄压阀。这些防水透气产品在平衡内部和外部压力方面发挥着至关重要的作用，强调操作安全性和设备的使用寿命，并使设备能够在具有挑战性的环境中茁壮成长。弹簧式和矩形式过压泄压阀的作用是防止电池模块突然发热/压力上升导致爆炸。泄压阀有助于在安全操作限制内控制压力释放，专门设计用于平衡内部和外部压力。这不仅可以防止电子元件的热量积聚，还可以减少对笨重的外壳和密封件的需求。两种防水透气膜均采用疏水/疏油膜，可有效排除水或油，并最大限度地减少冷凝。这种设计确保了在各种工业应用中的全面保护和可靠性。

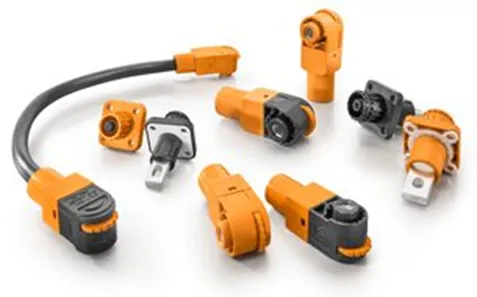

魏德米勒美国公司提供先进的电池连接器作为其全套储能产品的一部分，以满足各种电池储能系统（BESS）应用所需的电源、数据和信号需求，包括电池存储、连接器和电源转换、HVAC/消防、浪涌保护、汇流箱和接线箱。电池连接器是促进电池单元和应用之间电能传输的关键组件，只需几个简单的步骤即可连接电池模块。它们有各种尺寸，以满足许多工业领域的不同用途。Weidmuller USA 用于 BESS 应用的电池连接器经过精心设计，可处理高电流，可实现高效的能量传输并减少功率损耗。它们设计用于承受恶劣的环境条件，并且用户友好，具有防止意外断开的机制。触点由铜合金制成，经过银处理，并根据 UL 4128 认证，可确保在 100 多次机械连接和断开操作（无负载）中实现最佳电气接触。在接线侧，提供导线横截面为 10mm² 至 95mm² 的选项。颜色编码的连接器（橙色 = 正极;黑色 = 负极）位于连接器和配对的母线连接上。连接器的两侧都有按键编码，以减轻用户出错的可能性。锁定机构固定插头和插座。

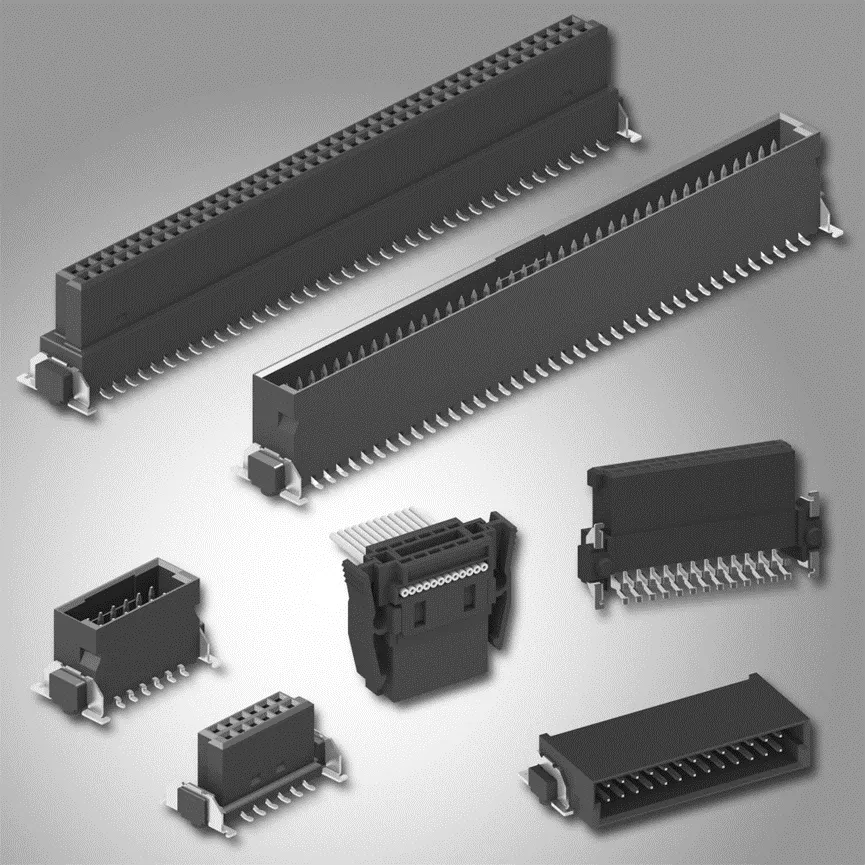

电池模块系统调节电池的充电和放电，防止模块单元损坏，并确保对电池寿命能力的全面管理。ept 的 One27 1.27 mm SMT 连接器具有耐久性、高容差补偿和电池系统内连接的信号完整性。可实现 1.5 mm 的巨大“Z”方向公差，支持 8 mm 至 20.5 mm 的板对板（夹层）距离。选择 One27 连接器的可选电缆组件变体可以实现巨大的公差。Ept 为母头 IDC 提供三种不同的电缆选项：PVC 电缆、高温电缆以及带有低烟无卤护套的环保且防火的无卤素实心电线电缆。One27 的额定电流为 1.4 A，引脚为 12 – 80 个。它们能够进行 500 次插拔，并以卷带形式包装。
