电连接器制造的基础知识

来源：线束世界•作者：线束世界•2024-09-06 09:20

了解连接器的制造方式可以帮助设计师和工程师为他们的产品设计做出正确的选择。


电连接器在电子设备在各种应用中执行复杂功能的能力中发挥着巨大作用。连接器不断适应技术进步，满足新标准，承受恶劣条件，并支持易用性、成本效益和可持续性等设计目标。有数百种不同的电连接器类型，功能和性能是理所当然的。然而，连接器制造和组装过程会影响最终产品的质量、生产时间表和用户友好性。了解连接器的制造方式可以帮助设计师和工程师为他们的产品做出正确的选择。

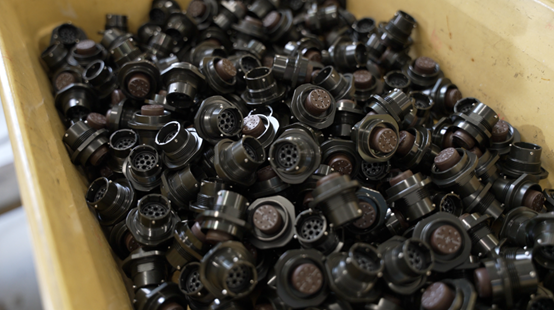

Cinch 的高性能圆形连接器

电连接器基础知识

电连接器提供可靠的电气触点，允许电源和信号流经电路。当公端（引脚或插头）和母端（插座或插座）配接以完成连接时，即可实现此目的。使用连接器代替焊接或永久连接，硬接线解决方案具有许多优势，包括灵活性、速度和易于组装，以及能够连接和断开连接设备的各个部分以进行升级、维修或临时使用。

连接器的结构或外壳（称为外壳）有两个功能。它可以保护内部组件免受外部干扰并保护电气连接。外壳使用各种材料制造。大多数情况下，它们由模制塑料或金属制成。

连接器的触点（称为端子）由铜或其他导电金属制成。它们通常镀有金或锡等金属，以保护、提高导电性并确保更持久的连接。外壳和触点的材料选择取决于应用要求。

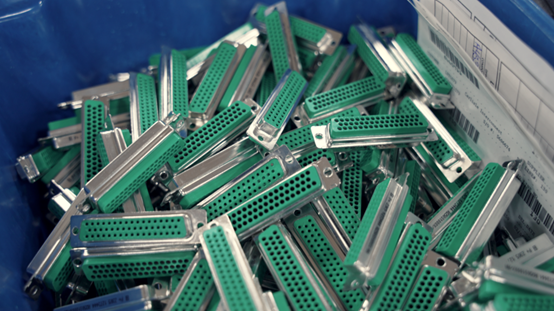

Positronic D-Subminiature 连接器

制造连接器组件

塑料连接器外壳通常采用注塑成型工艺制成。首先，塑料颗粒在高温下熔化成为液态聚合物。然后将这种熔化的物质注入模具中，形成特定形状，然后通过冷却固化。经过足够的冷却时间后，打开模具，将成型的塑料零件从模具中顶出。

金属连接器外壳使用称为压铸的类似工艺制成，或者由铝或其他贱金属加工而成。如果任一过程都能产生光滑的表面，则下一步是电镀;连接器外壳涂有金属，以增强导电性并防止生锈和磨损。将外壳浸入一池金属电镀材料中。橄榄色镉、化学镍和黑色锌镍是最常见的电镀材料类型。接下来，使用 X 射线荧光检测潜在问题，例如电镀不完整或电镀厚度变化。目视测试还用于揭示任何裂缝、凹坑、水泡、边缘周围的过度堆积和不均匀的外观。结果是耐用的最终产品。
