通过打印、标记和键控简化连接

来源：线束世界•作者：线束世界•2024-10-08 09:18

连接器定制采用不同的形式来满足设备制造商、设计人员和最终用户的需求。打印、标记和键控是自定义形式，直达建立安全、可靠、用户友好的连接的核心。

大多数技术归结为以安全且正确对齐的方式将正确的插头与正确的插座配对。这似乎很简单，但在具有数百个具有不同功能的相同或类似连接器的应用中，这带来了重大挑战。例如，单个接线端子可能包含用于电源和信号以及接地连接的端子。连接器的额定电压、额定电流以及电线尺寸和类型也各不相同。Mism 可能会导致信号或电源丢失。它还可能对连接器、其他组件甚至设备本身造成机械或电气损坏。它可能会因短路或设备故障而带来安全风险，从而可能对连接人员或最终用户造成伤害。不正确的配接也会浪费时间和金钱。但是，这些问题可以通过打印、标记和键控来避免 — 简单的自定义消除了连接时的猜测。


Weidmuller的PCB端子，具有印刷和不同颜色的位置

印刷和标识解决方案

打印和标记涉及添加视觉提示，指导用户进行正确的连接，防止在设置、维护或维修过程中出现错误。例如，如上图所示的PCB端子可以标记为 L1、L2、L3以区分不同的火线;N代表中性线;或 G表示接地线。这些名称使正确识别要插入的端子的过程变得更快、更容易。

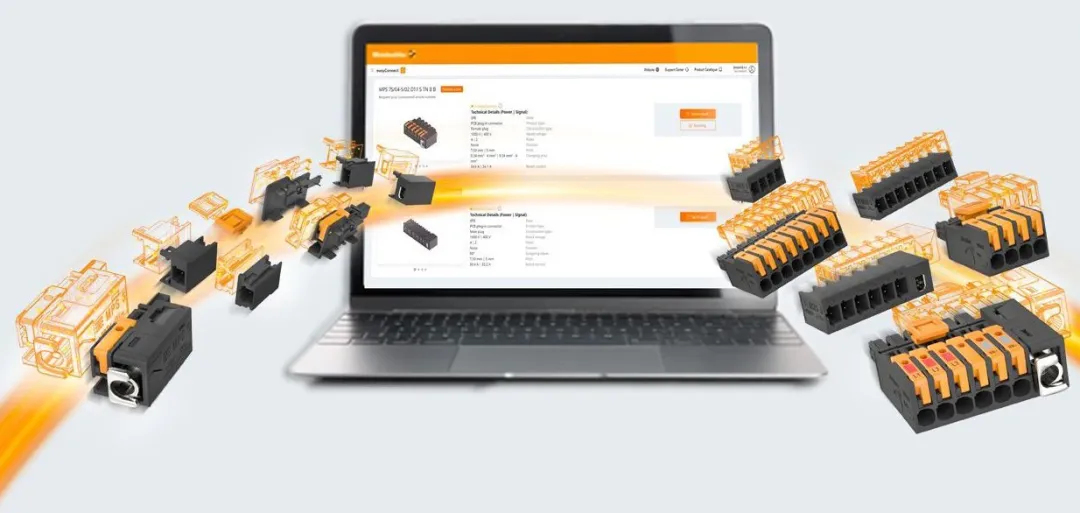

Weidmuller的easyConnect配置器工具允许客户设计自己的组件，包括打印和颜色编码easyConnect目前在欧洲提供，很快将在美国提供

此标签可以打印在端子上，也可以使用卡在连接器上的预打印标记标签添加。应用标记是一个简单的过程，它为控制面板带来了一个干净、易于阅读的组织。

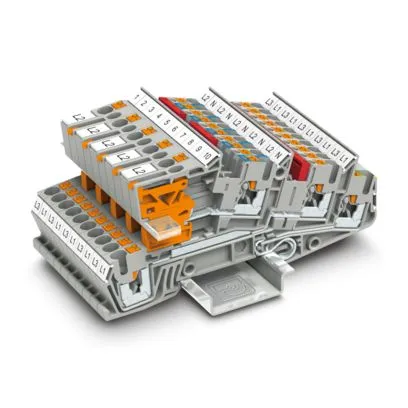

菲尼克斯电气的端子标识以卡片、片状或卷状形式提供

键控解决方案

与提供视觉提示的印刷和标记不同，键控是一种机械解决方案，可在物理上防止连接器以错误的方向配接或与错误的插头/插座配接。

标准键控内置于连接器的设计中。例如，D-Sub 具有不对称的形状，可防止它们倒置嵌合。如果引脚需要按特定的从左到右顺序与插座对齐，则连接器的D形（一侧有一排较短的引脚/插座）可防止它们以相反的方向配接。

可以通过不同的方式实现自定义键控。一种选择是插入一个键代码元素，创建一个物理屏障以防止错误配接。另一种选择是在连接器上生成特定的槽口或孔图案，这些凹槽或孔只能与相应的配合正确对齐。

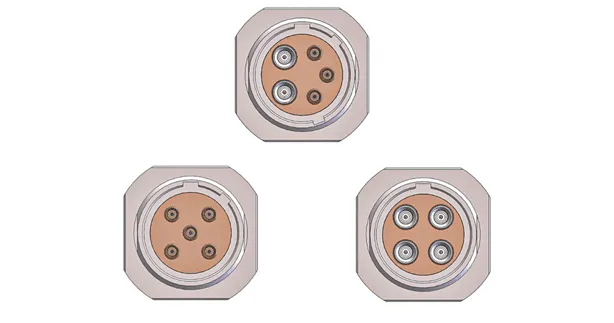

键码元素（左）将用于阻塞插头上的一个位置（中）和接头上的相反位置（右），以便只有一个位置连接图片由Weidmuller提供

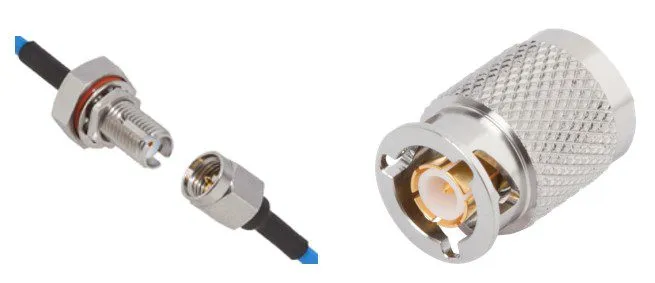

当相同或类似类型的多个连接器一起用于不同目的时，键控非常有用。“如果你有四个面板安装连接器排列在一起，它们都是不同的键控，那么你需要四个特定的配接连接器来配接它们。你不能用同一个连接器完成所有工作，“SV Microwave的高级产品开发工程师James Merryman说。“然而，如果您的面板上排列了多个SMA，而无需键控，则可以将任何SMA与任何其他SMA配对。您可以将电源与RF输出配对，这将完全破坏系统中的所有放大器以及更多设备，并造成严重破坏。
