圆形连接器的主要耦合类型有哪些?

来源:线束世界作者:线束世界2024-10-21 13:21

认识连接器:圆形连接器耦合类型


圆形连接器是每个市场的支柱应用。它们耐用、可靠,并有多种尺寸、材料和外形尺寸可供选择。该产品类别非常多样化,为许多用例和环境提供了合适的选项,但它们都非常简单地由其圆柱形外壳形状和圆形配合面定义。配接时,将配接对的两侧推到一起,并通过一侧的引脚和另一侧的插座连接。


五种主要的接头类型确保连接安全。圆形连接器的五种主要耦合类型是卡口式、螺纹式、推拉式、卡扣式和旋入式耦合。“耦合类型”是指固定配对对的两半的方式。圆形连接器用于将设备连接到电缆或连接两个设备。每种接头类型都为用户和应用提供了特定的优势。在指定圆形连接器时,选择正确的耦合类型取决于应用的工作环境、电源要求、信号类型、用户访问和技能水平以及其他因素。每种联轴器类型都有独特的优势。





贸泽电子提供的ODU MEDI-SNAP 3.5防触摸高密度连接器可在狭小的安装空间内提供最高性能,最多可容纳41个信号触点,并且由于采用推拉式锁定系统,因此安全可靠。3.5连接器具有用于混合解决方案的独特插件,除了电力和流体的传输能力外,还为更多信号提供了空间。轻质塑料外壳、IEC 60601-1:2 MOPP、2 MOOP保护标准和各种介质插件只是ODU MEDI-SNAP 3.5连接器的一小部分功能。这些连接器的适用环境包括工业、医疗和测试与机械环境





卡口耦合

卡口连接器的一侧是插头,另一侧是插座。这种类型的耦合器使用旋转机构将连接器锁定到位。卡口式耦合以其可靠性、易用性和高耐用性而闻名。它通常用于存在振动和冲击的恶劣环境。


一种变体,反向刺刀连接器,最初是为北约战车设计的。反向卡口连接器需要旋转120°才能配接,从而实现快速简便的配接和分离。它们的设计还允许用户以三种不同的方式确认配接:触觉、听觉和视觉。配接时,用户感觉到连接器锁定到位。当连接螺母完全啮合时,当三个螺柱卡入到位时,会听到响亮的咔嗒声。




工具

卡口式耦合连接器通常不需要特殊工具

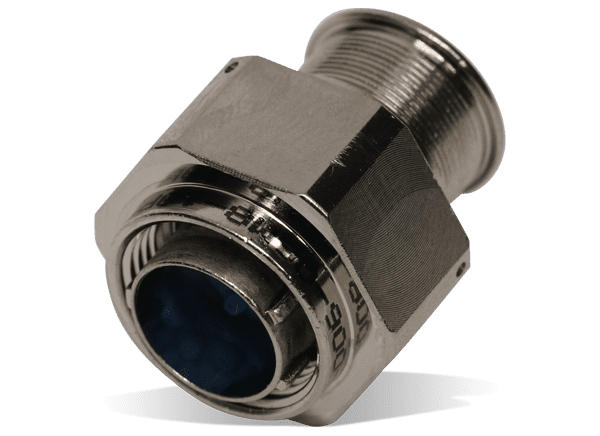

贸泽电子Glenair的80系列Mighty鼠标连接器采用卡口耦合机制




螺纹联轴器

这种类型的耦合器使用螺纹机构将连接器固定到位。螺纹联轴器以其高可靠性和抗振性而闻名。它通常用于需要对环境因素提供高度保护的应用




工具

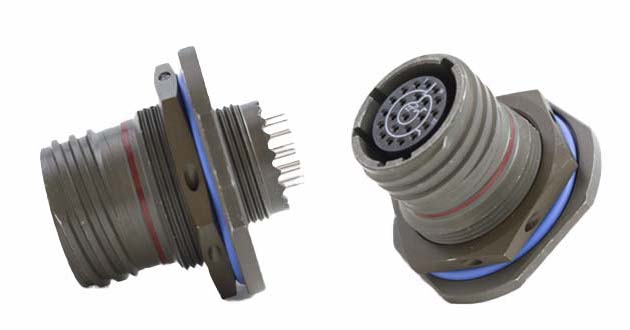

Amphenol Aerospace的MIL-DTL-38999采用螺纹耦合机构




推挽式联轴器

推挽式耦合使用简单的推拉机制将连接器锁定到位。通过挤压连接器主体或向后拉外套管以解锁对来释放连接。这种类型的耦合通常用于医疗设备、传感器和仪器仪表应用。它易于使用,并防止在繁忙的操作环境(如临床环境)中意外断开连接




工具

推拉自锁式耦合连接器通常不需要任何特殊工具



LEMO在1950年代发明了推拉式自锁连接器设计。LEMO圆形连接器,包括IP级版本( Mouser Electronics提供),广泛用于医疗应用




卡扣式联轴器

卡扣式耦合使用简单的卡扣式机构将连接器固定到位,并通过拉动连接器来分离连接。这种类型的联轴器通常用于空间有限的应用。它以其易用性而闻名




工具

不需要特殊工具;连接是手工完成的

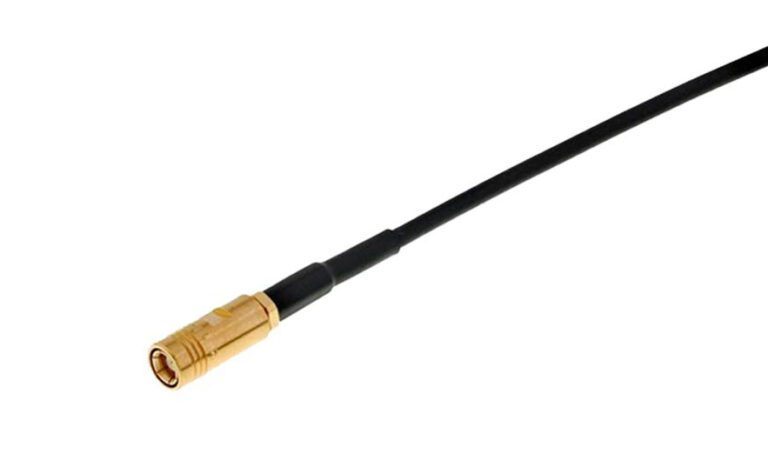

Radiall的卡扣式SMB连接器




旋入式联轴器

旋入式接头使用螺纹机构将连接器固定到位。这种类型的耦合通常用于音频和视频应用,例如RCA 连接器。它以其高可靠性和易用性而闻名




工具

这种类型的连接通常是手工完成的,但在某些应用中,使用扭矩螺丝刀将连接拧紧到指定的扭矩规格

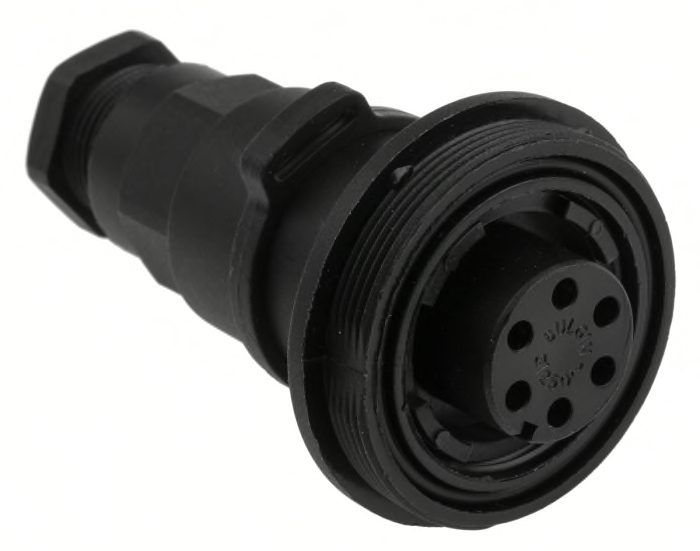

RS的Bulgin的Buccaneer直插式连接器具有旋入式锁定机构




设计说明

标准化:圆形连接器类别中存在各种标准化产品,包括MIL-DTL-5015、M型圆形连接器、38999等


市场、行业和应用

汽车,数据通信/电信,测试与测量,医疗,工业,军事和航空航天,3C/消费者
