什么是XT连接器?

来源:线束世界作者:线束世界2024-11-13 10:26

认识连接器:XT连接器


XT连接器是一种大电流连接器,常用于无线电控制(RC)模型、无人机和微移动模式。


XT连接器最初由中国制造商Amass设计,旨在为要求苛刻的便携式电子产品提供易于使用、紧凑且耐用的连接器,具有高电流容量和最小电阻。XT 的流行导致许多制造商生产商业版本,通常具有相同的外形尺寸和规格。然而,质量差异很大;在低端,XT连接器服务于消费级遥控玩具,而高质量版本则服务于无人机、电动自行车和其他高可靠性应用。



DigiKey的Sparkfun XT60连接器公/母对


通常,XT连接器有不同的变体,表示它们可以处理的近似电流(以安培为单位):XT30 (30A)、XT60 (60A)、XT90 (90A)和 XT150(150A)。



设计说明


标准化:XT连接器尚未正式标准化,但它们已成为某些行业的事实标准,尤其是在RC车辆、无人机和类似大电流应用的业余爱好者和制造商中。


安装类型:XT连接器通常采用电缆安装。


配接次数:在典型条件下,XT连接器的额定配接次数通常约为100次。但是,该数字可能会更高或更低,具体取决于产品的类型和质量。


位置:XT连接器具有单个配接位置。


尺寸:XT连接器具有紧凑的矩形形状,具有圆润的边缘和独特的极化设计,可防止错误配接,通常具有两个独立的外壳部分,用于公头和母头连接。

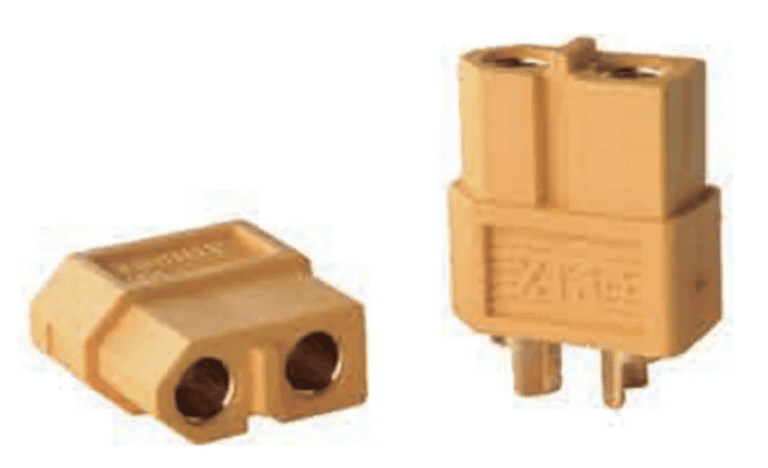

RS PRO XT60母头连接器(2P,60A,500V DC)


触点:内部触点采用镀金处理,具有出色的导电性和耐腐蚀性,有助于最大限度地减少功率损耗并承受大电流而不会过热。


材料规格:为了确保在负载下安全连接,材料必须能够承受高温。



物理性质


耐热外壳:Amass为连接器外壳选择尼龙和其他耐热塑料,使其即使在高负载条件下也能保持结构完整性,这对于长时间的大电流应用非常重要。


安全贴合:XT连接器采用摩擦配合设计,可在运行过程中保持连接稳定,尤其是在无人机或遥控车等振动应用中。


焊接连接:为确保可靠的电流传输,XT系列连接器设计为焊接,在连接器和电线之间形成稳定的粘合以处理大电流。


环境特性:XT连接器在极端条件下提供的环境密封或保护水平不如为坚固应用设计的连接器。但是,一些连接器设计受到XT的启发,例如TE Connectivity的DT-XT,该连接器的格式与XT相似,但增加了密封、加固功能和先进的设计。




TE Connectivity的DT-XT系统


电气性能:XT连接器最常用于RC和无人机领域低于100V的应用(通常是XT30和XT60连接器)。对于更高容量的型号,电压可以指定高达500V DC。


Contact Resistance-接触电阻:XT连接器具有非常低的接触电阻,通常约为0.5mΩ或更低,具体取决于型号。这种低电阻有助于最大限度地减少大电流应用中的功率损耗和发热。



市场和应用


运输、消费、汽车


XT连接器最初是为RC车辆市场设计的,后来被消费市场中的其他遥控应用采用。此后,它们已扩展到无人机应用,也经常用于电动自行车和运输市场中的其他电动微出行应用。
