什么是符合MIL-STD-1553标准的连接器和组件？

来源：线束世界•作者：线束世界•2024-11-18 10:06

MIL-STD-1553 是一种军用标准，它定义了串行数据总线的机械、电气和功能特性，目的是可靠地传输数据。Cinch Connectivity Solutions 产品经理 Brian Conway 表示，这种标准也称为 Milbus，已被纳入过去 50 年来制造的几乎所有类型的美国军用车辆，因为设计师知道符合 MIL-STD-1553 标准的连接器可以工作。它最初是作为军用飞机的航空电子串行多路复用数据总线设计的，并已在太空应用中变得常见，例如航天器、国际空间站和詹姆斯韦伯太空望远镜的机载数据处理子系统。MIL-STD-1553 现在通常用于集成国防和空间系统，并越来越多地用于商业航空航天领域。

标准的演变

美国空军为航空电子数据总线制定的规范于 1973 年成为空军官方标准，并首次用于 F-16 猎鹰战斗机。该总线和 MIL-STD-1553 规范后来被美国武装部队的其他部门采用，并成为英国和北大西洋公约组织 (NATO) 使用的总线标准的基础。美国国家航空航天局 (NASA) 还为航天器机载数据处理 (OBDH) 系统对该总线进行了标准化。

第一个修订版本 MIL-STD-1553A 于 1975 年发布。由于供应商实施修订版本的方式不同，导致产品不兼容。为了解决这个问题，1978 年发布了 MIL-STD-1553B，允许制造差异，但规定了严格的电气接口。

MIL-STD-1553 硬件

MIL-STD-1553 系统由总线控制器 (BC)、远程终端 (RT) 和总线监视器 (BM) 组成。BC 是系统中唯一可以启动数据传输的部分，这是系统可靠性的关键因素。

PEI-Genesis 博客文章解释说，数据总线耦合器充当数据总线上的接口点，并在各个子系统之间分配信号。该标准概述了双冗余、平衡线路物理层；总线控制器启动所有通信。每条总线支持最多 31 个远程终端，为数据总线提供输入和输出接口，以及一个或多个总线监视器，它们被动收集数据而不影响总线操作。这些设备通过称为短截线的支路连接到总线。该标准的其他关键组件包括终端器，它通过吸收到达总线端的信号来保持信号完整性，防止反射并确保稳定的通信；耐用的屏蔽双绞线电缆和专用连接器，旨在抵御军事行动的环境挑战；以及适配器，即促进航空航天和军事应用中的航空电子系统之间通信的接口设备。

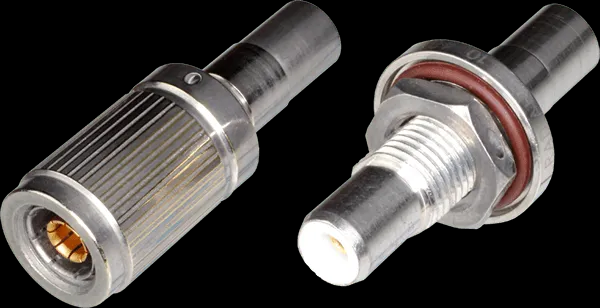

PEI-Genesis 的 Cinch Trompeter 连接器、电缆、终端器和适配器经过精心设计，符合美国国防部针对军事和航空航天应用中的数据总线通信系统制定的严格 MIL-STD-1553 标准

MIL-STD-1553B 具有多种作用

在飞行控制系统（FCS）中，MIL-STD-1553B 的高速、可靠数字总线可确保快速、无错误的数据传输，从而实现动态飞行稳定性，因为驾驶舱指令与传感器反馈的结合直接有助于实时、自动调整飞行参数。

统一的通信框架无缝整合了来自 GPS、雷达和惯性导航系统的数据。这种集成使飞机能够精确计算其位置、方向和速度。此外，该标准强大的错误检查机制有助于确保定位数据始终可靠。

在航空电子导航系统中，MIL-STD-1553B 提供统一的通信框架，无缝整合来自 GPS、雷达和惯性导航系统的数据。这使飞机能够准确计算其位置、方向和速度。此外，该标准强大的错误检查机制有助于确保定位数据的持续可靠性。


Radiall 的 RTX旋入式微型连接器工作频率为低频 DC-5 MHz，设计用于数字航空电子设备中由 MIL-STD-1553B 标准定义的数字数据总线。RTX 接口符合 AECMA EN3716 标准


Axon' Cable 专门设计和制造符合 MIL-STD-1553 标准的数据传输系统中使用的所有组件。从通信系统到飞行控制设备，信号都通过这些可靠的符合 MIL-STD-1553 标准的链路传输。它们提供高数据安全性、信号完整性、良好的电磁保护、重量和空间节省，以及对连接到总线的所有设备的快速诊断

设计说明

标准：广泛的测试和资格认证流程确保符合 MIL-STD-1553B 要求，并保证与数据总线网络内其他组件的互操作性和兼容性。

安装：需要双冗余系统，具有两条信号路径，一条主信号传输线加一条备用信号传输线。所有连接器和射频电缆（它们共同构成系统的主要物理层）必须严格满足所有要求。

传输协议：时分复用（TDM）。

材料：高品质材料确保高可靠性，双轴电缆（具有一对绞线）可消除电磁场以形成射频屏蔽。

环境特性：设备必须坚固耐用，能够承受恶劣环境，包括温度范围和寿命、抗冲击和防潮。极化、键控和可选密封可确保正确配合并防止信号丢失或损坏。

电气特性：设备运行频率较低，低于 500 兆赫 (MHz)。
