什么是 IEC 60320 设备耦合器？

来源：•作者：线束世界•2025-01-13 10:44

IEC 60320 是一套家用电器标准，规定了用于将电源线连接到电器的非锁定连接器。

IEC 60320 是国际电工委员会（IEC）针对家用电器和类似通用的一套标准。这些标准定义了功率耦合器的机械、电气和热要求以及安全目标，特别是用于将电源线连接到电器的非锁定连接器。针对电流、温度和接地要求的不同组合指定了不同的连接器类型（尺寸和形状）。标准中使用的术语耦合器包括电源线和电源插座上的连接器，以及设备内置的插座。

连接器为设备入口供电。插头连接器是 INTEGRAL 到 CORD 的 BE 或 ATTACHED 到 CORD。电器插座是电器或设备不可或包含的部件（或打算固定在其中）。电源从设备插座获得。

全球标准可帮助设备和组件制造商为其产品选择最佳的插头和插座选项。根据 SCHURTER Inc. 的一篇文章，“通过标准化，您可以确保欧洲制造商 A 的插头也可以与亚洲供应商 B 的插座一起工作，而不会出现问题。除此之外，标准还保证产品符合各种安全标准，例如抗液体、抗冲击或防火的弹性。

特定国家/地区的要求适用于电器的电源在电压和电流方面。国际电器制造商可以将 IEC 电器耦合器和互连耦合器用于各自电器的电源。制造商可以为不同的市场生产相同的设备，其设备耦合器支持使用标准插座和特定国家/地区的电线组。互连耦合器允许将设备或设备的电源与其他设备或设备一起使用。


Lumberg DIN A 型设备耦合器

设计说明

标准：IEC 60320 – 该标准于 1970 年作为 IEC 320 首次发布。该标准于 60320 年重新编号为 1994。

IEC 60320-1 概述了一般要求。它指定了用于将主电源线连接到电器的两极和带地耦合器的两极和两极，并指定了使电源线能够将一个设备连接到另一个设备的互连耦合器。

IEC 60320-2-1 规定了用于家用缝纫机的耦合器，这些耦合器不能与 IEC 60320 中的其他耦合器互换。它们的额定电流高达 2.5 A 和 250 V AC。

IEC 60320-2-2 已于 2016 年 1 月撤销。这些项目的一般要求被纳入 IEC 60320-1，标准表被移至 IEC 60320-3。

IEC 60320-2-3 规定了具有一定程度的液体进入保护（IP）的耦合器。2018 年，标准片材移至 IEC 60320-3。

IEC 60320-2-4 规定了取决于设备重量的耦合器。

IEC 60320-3 包括电器耦合器和互连耦合器的标准表，截至 2018 年，包括 60320-2-3 定义的 IP 耦合器标准表。


SCHURTER 1681 热电器入口，由贸泽电子提供，适用于产生大量热量的电器，如电烤架、加热设备、强大的投影仪、数据服务器和照明系统。

引脚温度：相应设备入口的最高温度决定了连接器要求。70 °C 的插头温度对应于寒冷条件下的装置耦合器。寒冷条件的电器耦合器不得用于外部部件的温度升高可能超过 75K 并且在正常使用过程中可能与可移动电源线接触的电器。120 °C 的插头温度对应于用于高温条件的电器耦合器（又称温暖条件的电器耦合器）。155 °C 的插头温度对应于用于极热条件的电器耦合器（又称高温条件电器耦合器）。

防护等级：I 类和 II 类，如 IEC 61140 中所述

电气性能：电压 – 不超过 250 V （AC）。IEC 60320 连接器未针对电压进行编码。用户必须确保电压与主电源的兼容性。

当前：不超过 16 A

安装：设备耦合器可以从设备安装板的外部或内部安装到前面板中，以适应特定的客户组装安排。安装方法包括卡入式、一步式卡扣锁、增量式卡扣锁、通用卡扣锁、旋入式、夹层式和铆钉式。

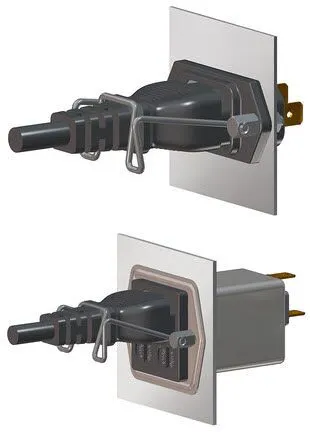

防拉拔装置：V 型锁定系统、twylock 系统和带固定夹的插头连接是降低意外从设备上拔下电源线的风险的设计。

入口保护（IP）：适用于某些设备耦合器。
