波纹管上管工艺---精益求精

来源:作者:线束世界-Jimmy2021-05-06 11:18

线束上为什么一定要包线束波纹管,而不用别的其它的东西替代。因为波纹管在保护线束当中有它独特的功能,首先它非常柔软,可以根据需要弯成不同的角度,这是其它材料所比不了的,其次它可以耐高温,防火阻燃,简便操作,经济适用。同时汽车线束波纹管还可以耐酸碱,耐腐蚀,耐油污等特点。



波纹管在线束中很常见,别看波纹管只是包裹在线束上,其实在线束上管时,有很多需要注意的地方,工艺也有很多要求。


下面,我就简单谈下波纹管上线工艺,希望对你有所帮助。虽所很小,我们也应该做到精益求精



目的

规范生产操作人员的上管操作,保证产品质量,确保客户和公司利益的实现。



范围

上板操作的所有一线操作人员、检验员。



职责

1一线操作人员:严格按照本指导书进行波纹管上管操作。

2领班、检验员:负责监督一线操作人员按照本指导书进行波纹管上管的操作,并及时纠正不规范的动作。



定义

波纹管上管:将波纹管上在电线束的设计位置。



工作程序

1所有管径(内径)大于等于10MM且管长长于140MM的波纹管在装上线束时必须使用上管器,以免波纹管管口划伤支路绝缘皮;对于长于140MM,管径小于10MM的波纹管上管时,应在上管前在分支上用PVC胶带全缠100MM。上管时管口从全缠区域进入分支。



2上管器使用方法

2.1先将上管器放置在线束并包分支或主杆住如图1


图1

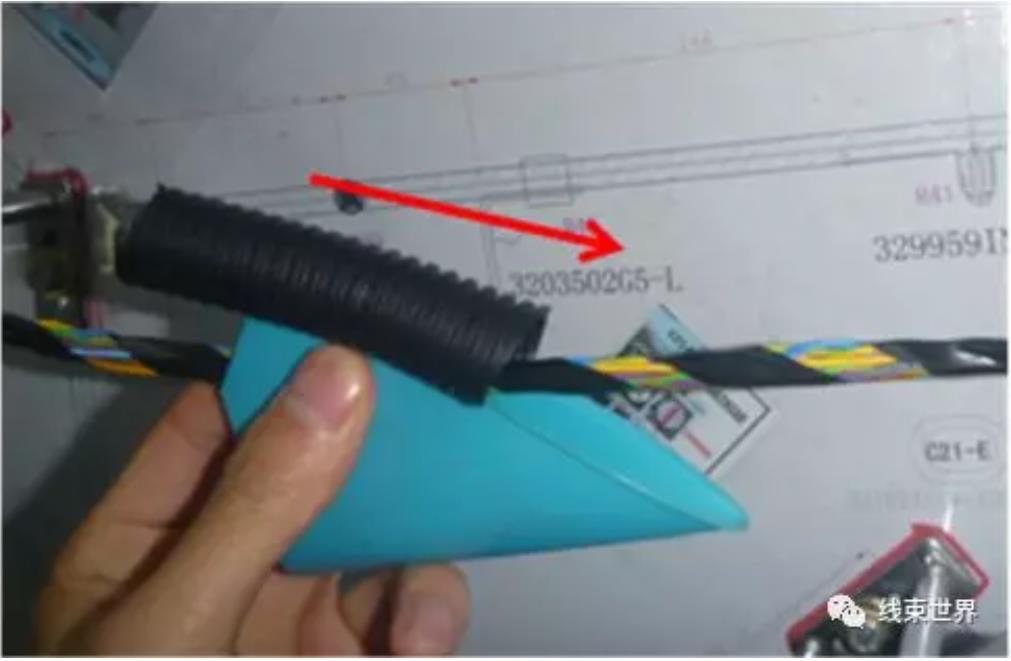

2.2将波纹管管口套入上管器,然后沿上管器滑上线束分支或主杆如图2,再进行后续作业。


图2
