连接器设计和选择的主要 EMI/RFI 考虑因素是什么？

来源：•作者：线束世界•2025-03-13 10:40

连接器连接多个电子元件，以在一个或多个系统之间传输电力和信号。在连接器设计中，电磁干扰（EMI）和射频干扰（RFI）是关键挑战，有效减轻其影响可提升设备性能并确保系统稳定运行。选择抗 EMI/RFI 连接器时，需综合考虑屏蔽效能、材料特性和结构设计。例如，金属外壳、导电涂层和多层屏蔽设计能显著降低干扰。遵循 IEC、FCC 等国际标准是确保合规性和性能的基础。此外，定期使用网络分析仪等工具测试和维护屏蔽系统，可实时监测效能并及时解决问题。EMI/RFI 防护是一个系统工程，需从材料、设计、测试到维护全面优化，才能实现最佳防护效果。

探索 EMI/RFI 的影响

EMI/RFI 来自各种来源，例如内部系统作、传输线和塔以及大气干扰。未受保护的电子系统可能会出现信号失真或数据传输损坏，从而导致严重故障甚至永久故障。屏蔽连接器对于高风险 EMI/RFI 环境至关重要，它依靠金属外壳来显著降低或消除这些风险。

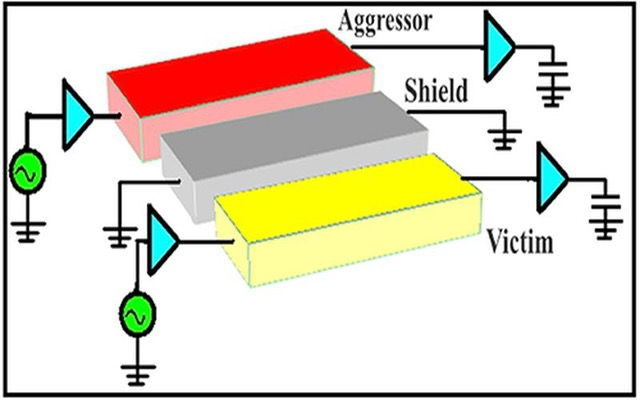

图 1. 具有干扰电路、屏蔽机制和受干扰电路的 EMI 抑制设置的图解图示突出了干扰流和屏蔽效应，以保护敏感元件。

为确保系统范围内的抗 EMI/RFI 设计方法，在选择连接器时应仔细评估关键因素，例如材料成分、屏蔽和部署场景。

连接器屏蔽：从金到铜

有效的 EMI/RFI 连接器屏蔽取决于其金属成分;这些组合物可以包括：

金级：为医疗设备、精密仪器和卫星通信提供最高标准的导电和耐腐蚀性。

锌镍合金为航空航天、军事和船舶电子设备提供广泛的频率屏蔽和耐腐蚀性。

铝和不锈钢提供坚固的屏蔽层，可承受具有挑战性的汽车和工业环境。

镍：有助于提高韧性和耐用性，这对于建筑和工业应用中的连接器至关重要。

铜缆：针对电信和计算，保持信号完整性和高导电性。

锡：是许多消费类设备中一种基本且经济高效的屏蔽选项。

在连接器屏蔽层中添加导电层

电镀为连接器屏蔽层增加了导电层，从而提高了电气性能并防止了腐蚀。虽然镀金在通信系统、医学成像和航空航天应用的高频连接器中很常见，但镍和铜等其他金属也用于要求较低的场景，以平衡耐用性和成本。

除了屏蔽和电镀之外，确保流线型和集成设计对于抗 EMI/RFI 连接器也至关重要。例如，光滑、圆润的连接器可提高接地能力并最大限度地减少信号泄漏，而引脚布置和外壳配置的精确设计可增强整体电磁兼容性并加速系统集成。

后壳增加了机械强度和额外的屏蔽，是抗 EMI/RFI 连接器的另一个关键设计方面。后壳增强了对环境压力源和电磁干扰的抵抗力，集成了电缆管理和应力消除功能。环保后壳配备具有编织金属护套的多芯电缆，通常采用圆形外形尺寸，并提供额外的接地措施。同时，用于军事应用的高性能后壳设计提供额外的防水、防沙和防震保护。

用于航空航天和国防的先进屏蔽解决方案

EMI/RFI 对航空航天和国防领域的通信设备、雷达和航空电子控制等关键任务系统构成了明显而现实的危险。许多军用级抗 EMI/RFI 连接器具有集成连接器屏蔽层和黑色锌镍镀层，以保护这些系统。
