双绞线介绍及其尺寸计算

来源：•作者：线束世界-Jimmy•2021-05-10 12:48

大家都知道，电流通过导体，导体不仅会发热，而且会产生电磁波。尤其是电流变化

迅速的时候，电磁场将会更加强。在现实生活中，我们的无线广播和电视等通讯设施，大部分是运用电生磁，再由磁转电实现信号传输的。但是，凡事均有两面性，电磁波有好的一面，但也有阻碍我们生活的一面，它强大的能量足够让我们的脉冲信号或者弱电信号出现紊乱现象，例如汽车上的各种传感器收集的信号，尤其是脉冲信号或弱电信号（如诊断接口CAN BUS 总线，爆震传感器等）。所以，我们要想办法使这些传输关键信号的线路具有屏蔽效果。

双绞线就具有这样的功能。双绞线过去主要是用来传输模拟信号的，但现在同样适用于数字信号的传输。双绞线作为传输介质，既可以抵御外界电磁波的干扰，也可以抵御两根绞合线体之间的磁场干扰。其原理如下图：

可以用右手的手掌和手指的方向来记忆导线切割磁感线时所产生的电流的方向，即：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从手心进入，并使拇指指向导线运动方向，这时四指所指的方向就是感应电流的方向。这就是判定导线切割磁感线时感应电流方向的右手定则。右手定则判断线圈电流和其产生磁感线方向关系以及判断导体切割磁感线电流方向和导体运动方向关系。

如上图所示，当两个电流大小（mr）刚好相反时，产生的磁场方向(m)刚好相反，两个方向相反的磁场刚好可以抵消。这就是双绞线的屏蔽原理。

两根线体绞合后，必然会有缩短的情况，介于此，有一个比较常用，可靠的公式：

下料长度＝所需工艺长度×1.05－冗余长度

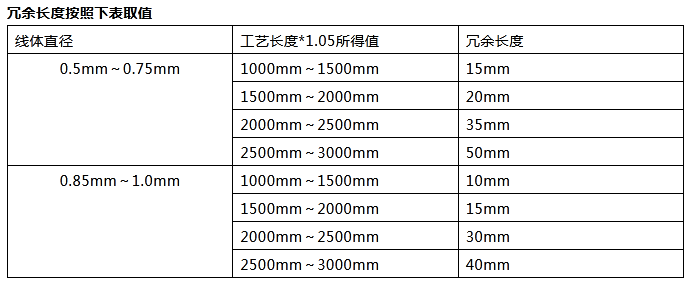

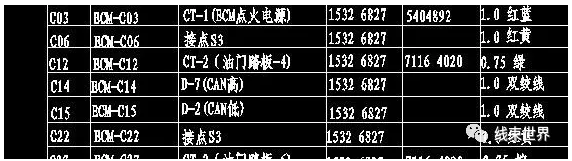

其中，下料长度指未双绞时的长度；所需工艺长度指绞合后的长度，也就是我们需要的长度；冗余长度指根据不同直径线体需要减去不同的长度。举个例子：
