超声波铰接参数作业指导书

来源：•作者：线束世界-Jimmy•2021-05-10 13:29

目的

保证超声波铰接设备安全正常运行，铰接参数设定；

范围

中间工序超声波铰接。

职责

指导维修员正确操作和设定铰接参数，保证安全正常运行，提高产品质量与生产效率；

定义

4.1 什么是超声波焊接：通过将高频振动的能量作用于待焊部位的接触面从而实现金属部件的焊接

4.2 工作原理：电能转化为高频机械振动，机械振动通过一个经过声学调谐的角状传导器传递到待焊接部件，部件在压力作用下接受擦洗（频率20千赫），这个受力产生的高频振动可以除去表面油渍和氧化物并实现清洁，随着待焊部件的分子结合在一起，一种真正的冶金由此实现；

程序

5.1 超声波铰接设备

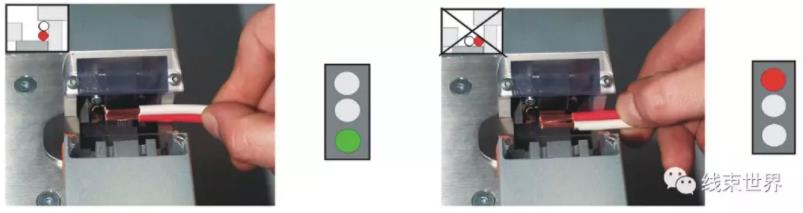

5.2 超声波焊接电线正确放置方法

5.3 超声波铰接参数设定

5.3.1 超声波铰接参数四要素：能力（焦耳）、压力（psi/bar）、振幅（微米）、宽度（毫米）；

5.3.2 超声波截面设置，进入设置模式设置电线截面、左右排放，电脑自动生成总截面和推荐参数四要素；

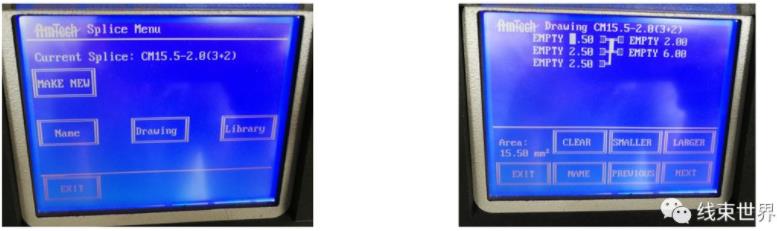

BRANSON依次进入MENU-PRESETS-MAKE NEW（新建铰接代码）-Drawing（设置电线线径）；

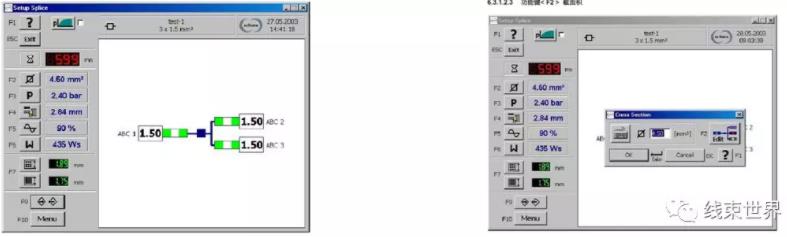

SCHUNK依次进入设置模式-铰接总截面-铰接代码-设置左右电线线径；

5.3.3 截面和电线左右线径，铰接设备自动生成需要铰接参数四要素（能量、压力、振幅、宽度），按设备线径压接样品，依据USCAR手册拉力要求，测量拉力样品（三根）；在测量过程中拉力不满足技术要求，依次按5%增加能量和振幅，直到满足技术要求；

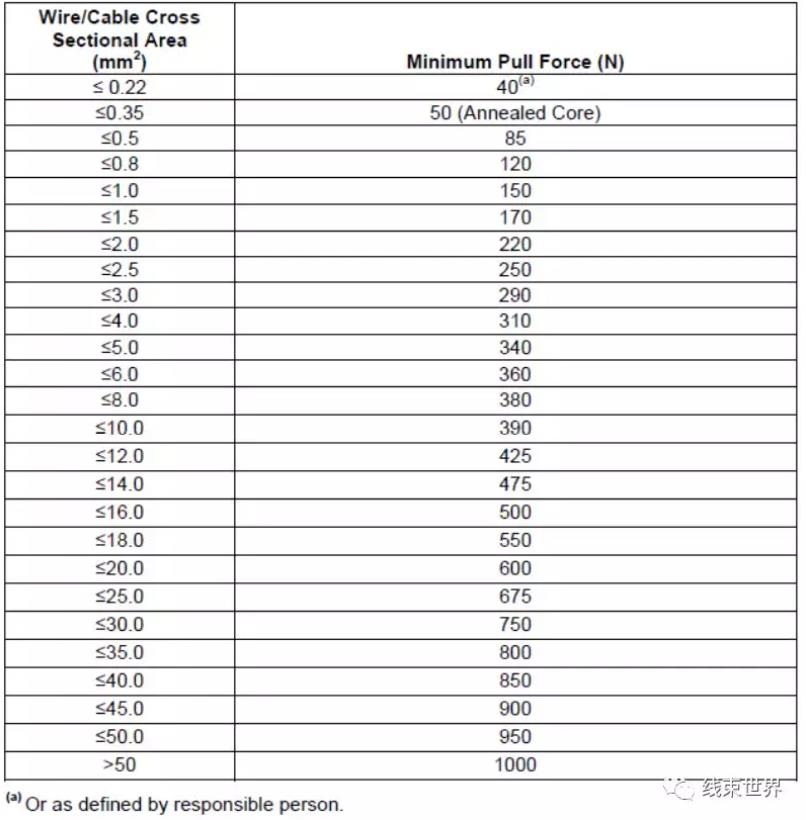

USCAR 38 拉力规格表

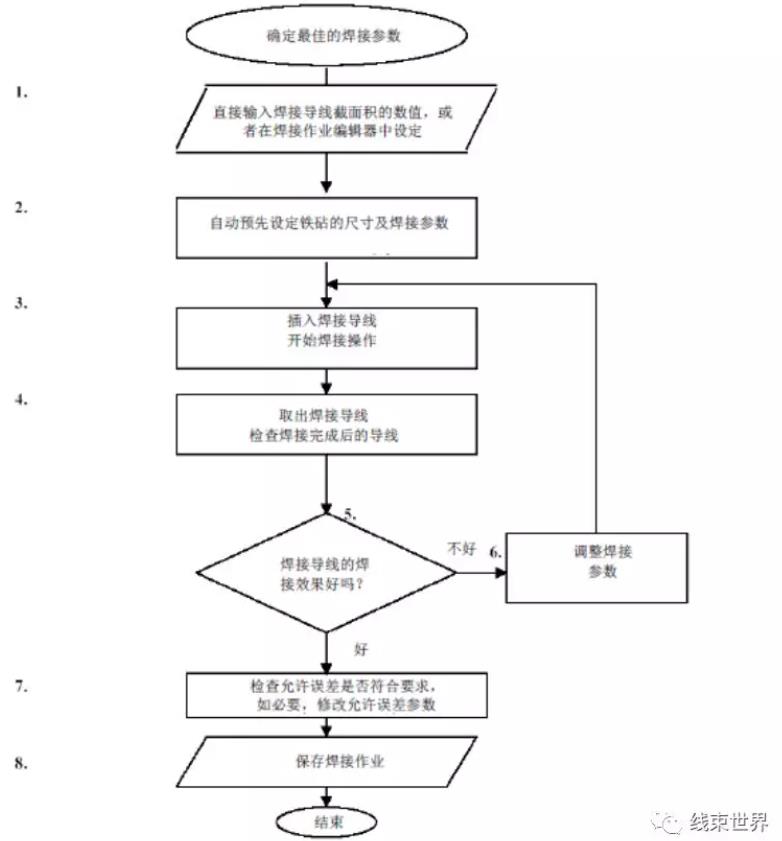

5.3.4 超声波铰接参数设备流程图

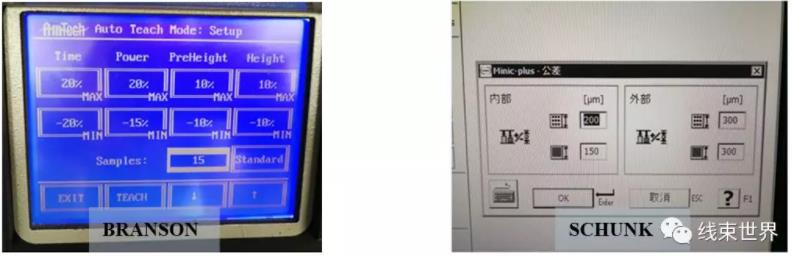

5.3.5 铰接设备质量监控，设备在线监测

BRANSON超声波铰接设备有四个选项可以设置，铰接时间（Time）+/-20%、铰接能量（Power）+/-20%、压紧高度（PreHeight）+/-10%、铰接高度（Height）+/-10%；

SCHUNK超声波铰接设备只可以设置高度公差，其它设置项目是设备默认设置无法更改，内部公差：压紧高度10%（铰接前压紧高度）、铰接高度10%（铰接高度）

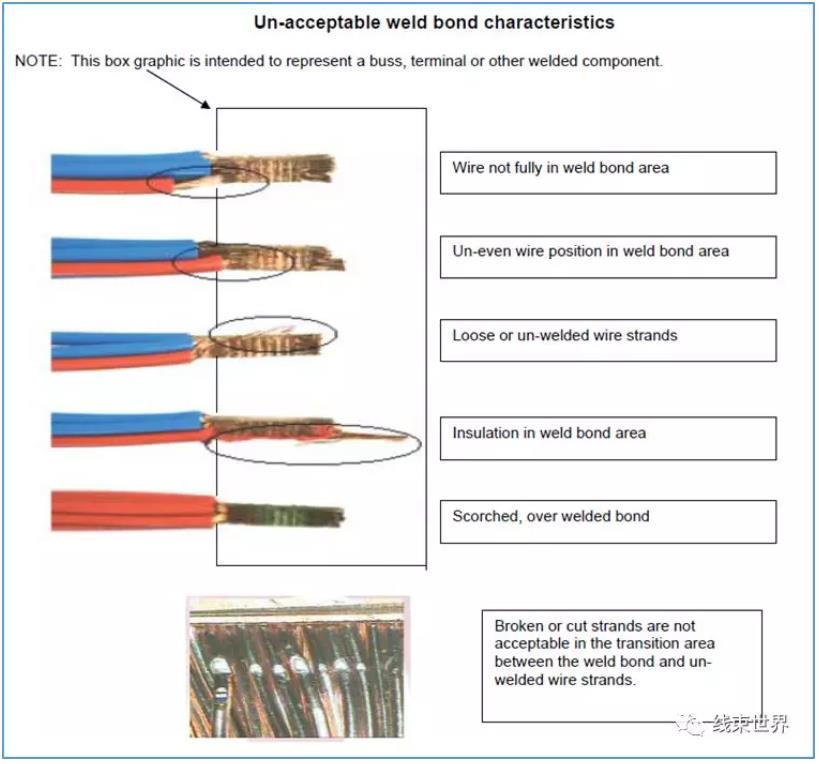

5.3.6 USCAR38不合格铰接组件

参考文件

USCAR 38 超声波铰接技术标准
