连接器部件与结构简析

来源：•作者：线束世界-Jimmy•2021-05-11 13:55

连接器子部件简析

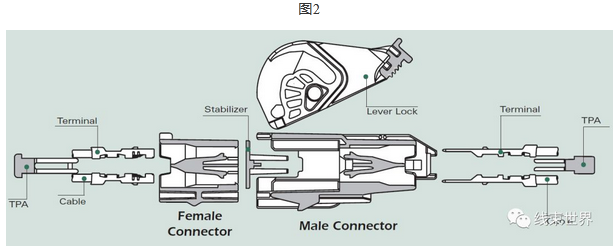

一，端子连接器

Female terminals/--母端子

Female connectors/Receptacle/Socket--母连接器

Male terminals/ Tab/ Pin--公端子

Male connectors/plug--公连接器

这个小编不多说，大家都知道，至于公母的来源，有人说是从台湾那边传出来的，这个咱们不深究。很早之前其实叫man connector, woman connector。

二，锁止

ISL(Independent secondary lock)/独立的二次锁止。用以锁止固定端子（相当于二次锁），与我们常见的TPA不一样，它是个分离于连接器的独立的机构。

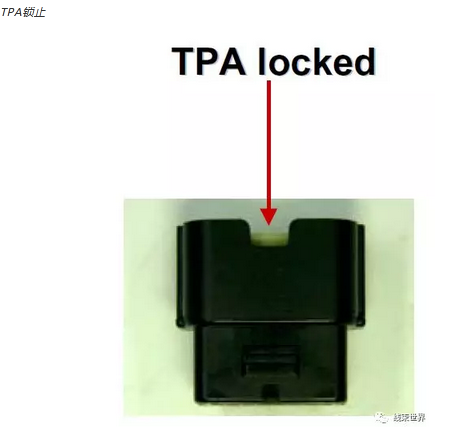

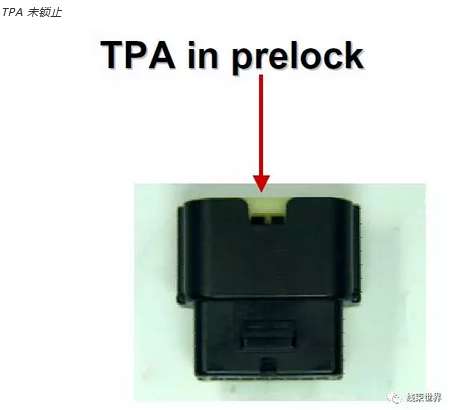

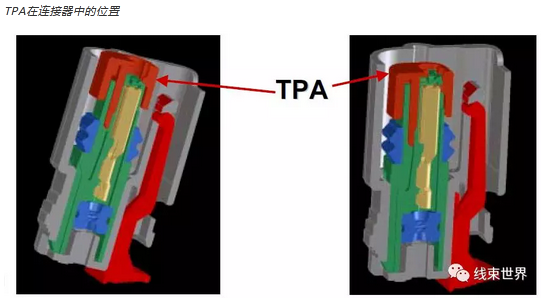

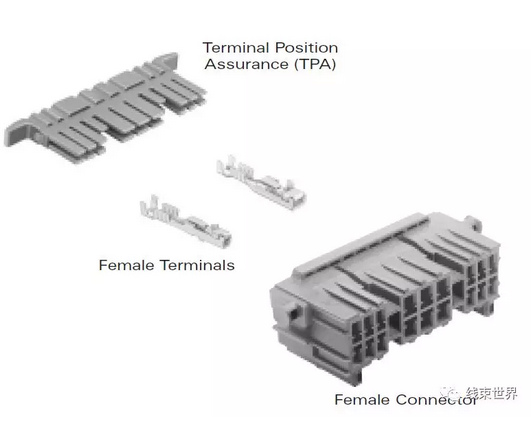

TPA(Terminal position assurance)，直译过来的话就是端子位置保证机构，简单地说就是端子锁止片，有的线束厂家叫二次锁止片（端子的Lance是第一次锁止）。与ISL不同的是，它是个在连接器上的机构。

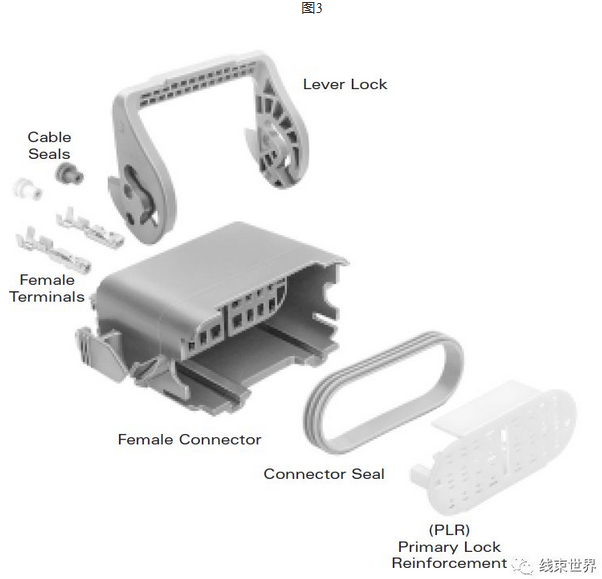

PLR (Primary lock reinforce) 同样也是端子锁止机构，作用类似于TPA, 小编在这里不多说。

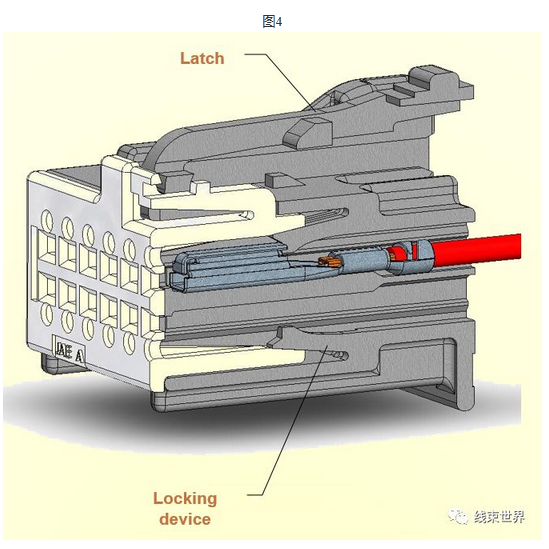

Latch中文直译就行门闩，大家一看就知道，这是一把锁，当然这不是用来锁门的，这是用来锁连接器的。小编更愿意叫它连接器一次锁止片。这是保证公母连接器之间的第一次配合锁止。有了第一次锁止之后，我们才会用到CPA

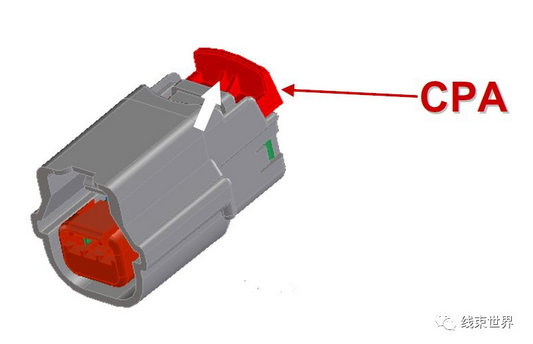

CPA(Connector position assurance)。中文直译是连接器位置保证机构。我们常叫连接器的二次锁止机构。CPA能够保证公母连接器之间完全地配合。当然CPA只在公母连接器配合时才被使用。其实很多连接器自身的一次锁已经能够保证足够的连接效果，但在一些常振动的地方，我们往往需要CPA来保证连接器的连接。在汽车一些比较平稳的部分，我们可以从VAVE的角度来去掉CPA。

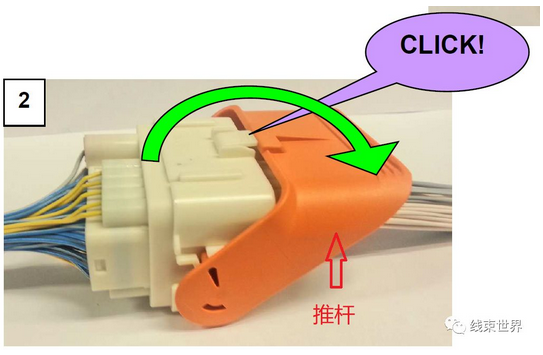

Lever/Lever lock推杆。推杆一般在大型连接器上面。也是保证公母连接器之间的进一步配合，作用有点类似于CPA，但是效果远远好于CPA。CPA有点难以保证大连接器之间的配合(说到底还是因为太小了，效果不够好)，这时候推杆就产生了。推杆能够保证大型连接器，在常振动的情况下，或者比较重要的部位（ECU等）有很好的配合。
