电测台设计原则及型号规格说明

来源：•作者：•2021-05-27 11:36

目的：确保合理的电测台设计

步骤：

1、分析图纸和图纸上附带的所有工程更改

a.了解图纸是否有特殊测试需求，如高压测试、泄露测试、激光喷码等；

b.根据图纸分析结果，对于电测台利用率（=电测工时/节拍/最大操作人数）小于等于50% 的Family考虑合并点测试，以减少投资和场地面积。合并后电测台利用率需不大于90%，且合并的Family数量不能超过4个。例如：线束结构相似的Family，如左右门线束；小线束，如冷却风扇线束和后窗除霜线束等。

2、选择电测台类型：工装电测板或者工装板加电测试台

选择是否应用工装电测时，主要考虑以下几个因素：

① 塑件总数不超过15个

② 分支长度不短于100MM

③ 若分支点间距＜200MM，每个分支点的同侧分支数量不超过2个

④ 若分支点间距＞＝200MM，每个分支点的同侧分支数量不超过3个

具体选择时，可以根据项目信息分析不同方案的制造成本（人员成本、场地成本、设备投资），选择制造成本较低的方案。

3、选择电测Holder类型：气动锁定式或者机械锁定式

以上2种Holder的主要差异如下：

（1）机械锁定电测试Holder在从Holder中取出塑件时需要手动掰开锁扣，不能自动释放。气动锁定式电测试Holder可以自动释放。

（2）机械锁定电测试Holder在测试锁片或者塑件卡钉时需要手动触碰测试，不能自动测试。气动锁定式电测试Holder可以自动测试。

（3）机械锁定电测试Holder一般会高出台面。气动锁定式电测试Holder会嵌入台面。

具体选择时，可以根据项目信息分析不同方案的制造成本（人员成本、场地成本、设备投资），选择制造成本较低的方案。

4、制作短试样，然后定义电测台Holder技术要求，并下发Holder订单

（1）制作短试样，需要包含所有图纸上要求的附件。并填写Holder制作要求信息表（零件号、孔位数、Holder类型、零件类型、外带附件信息、项目号）

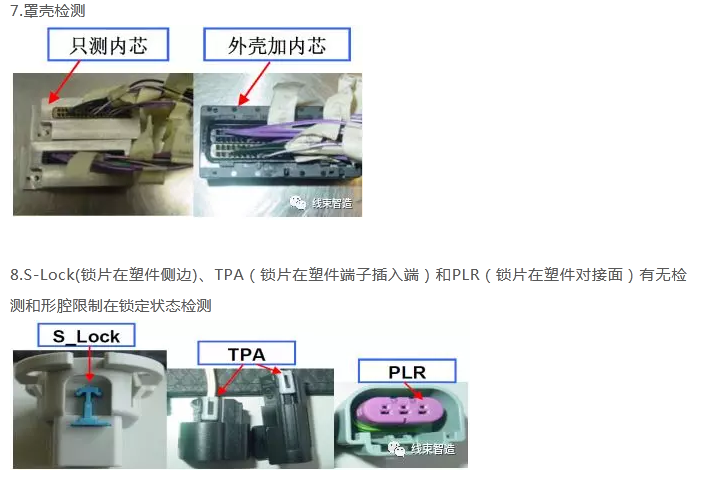

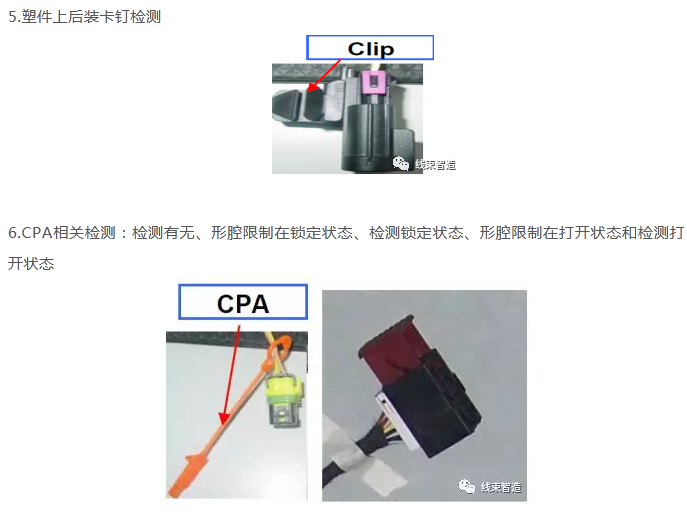

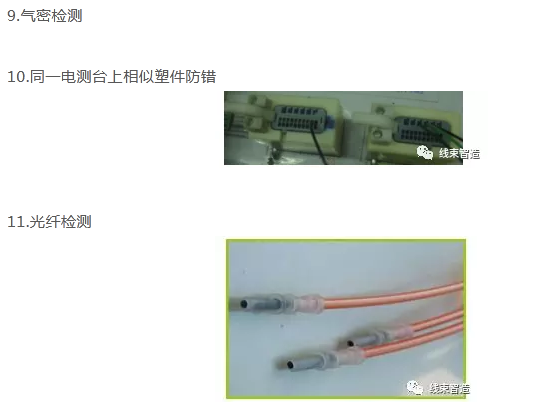

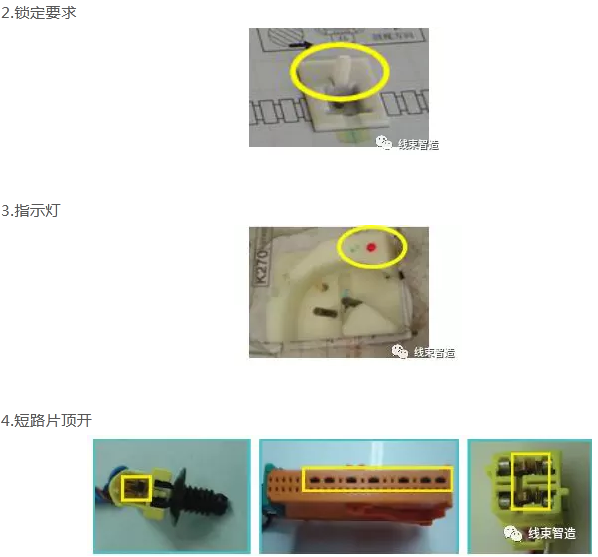

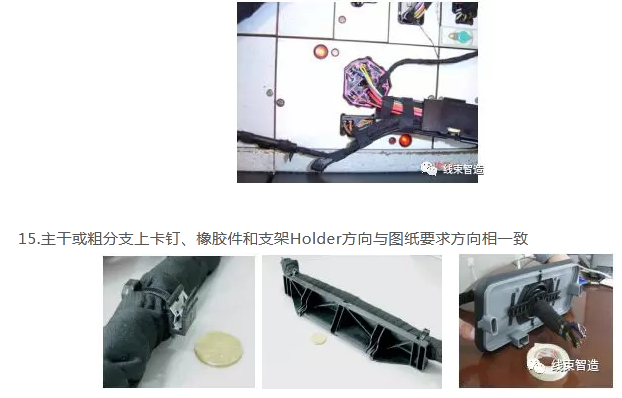

（2）召集相关部门进行填写Holder制作要求信息表，需要确认的Holder技术包含但不限于以下功能：

1.回路的通断性

12.保险丝、二极管、灯泡等的存在性或位置检测

13.端子不到位测试

14.使用合并Holder（同一分支点出来的密集分支，无足够空间安装分开的Holder）

确认完成后填入Holder制作要求信息表

5、制作工艺样线，然后定义电测台参数，并下发电测台订单

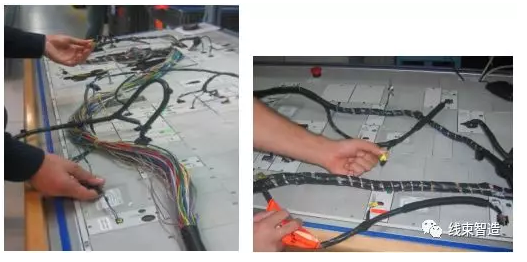

（1）制作工艺样线并通过质量验收。对于PN的线束，工艺样线需要是全功能样线（包含所有回路和物料）；对于KSK的线束，工艺样线需要是包含所有模块的回路的样线。

（2）制定电测台布局。生计需要准备多种电测台布局方案，最终方案需由项目团队决定，并存档。具体原则如下：

① 样线分支布置方向需要与图纸方向保持一致

② 相同或者相似的塑件在同一个区域的需要分开布置来放错

③ 线束尽量不要在主干或者粗分支上打弯

④ 对于C型电测台，占重量较大的粗分支及塑件布置在水平台面上

（3）定义电测台框架类型，具体选择方法如下：

① 操作宽度=＜500MM且操作人数＜=2人，选B型电测台（如Door小线）

② 操作宽度在500MM~700MM且操作人数＜=3人，先用C型电测台（如Eng和IP等大线）

③ 操作人数＞=4人时，选用D型电测台

（4）定义测试仪类型和位置

① 计算线束的测试点数：含所有电测试中需要测试的项目，其中塑件时按照孔位数量来计算的，1个卡钉要计算2个点。一般评估时要留一些余量，方便后续工程更改。

② 选择电测试仪，测试仪点数要大于线束的测试点数。

③ 对于A、B、C型电测台，测试仪需要居中放置于电测台上；对于D型电测台，测试仪需要放置在电测台一侧平台上并朝向操作人员。

（5）定义打印机、扫描枪、直观图、工艺文件、空气枪和防尘罩的需求及位置。

① 打印机和扫描枪位置一般定义在靠近线束标签粘贴处。

② 对于A、B、C型电测台，直观图和工艺文件可放置于测试仪旁或上面；对于D型电测台，直观图和工艺文件放置于测试仪上的直观图架子上。

6、电测试台型号规格：

A型电测台：

适于工装电测板，可配EWT或EHV测试仪。测试仪和打印机可放于箱内或者箱上中间位置，打印机靠近线束标签粘贴位置放置。

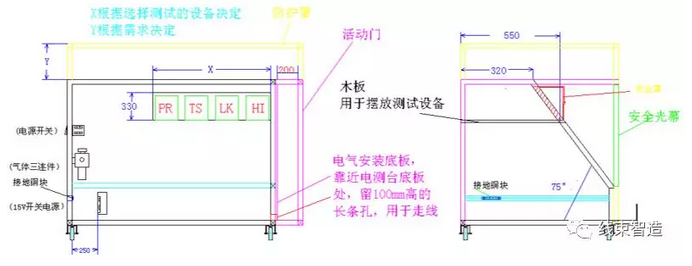

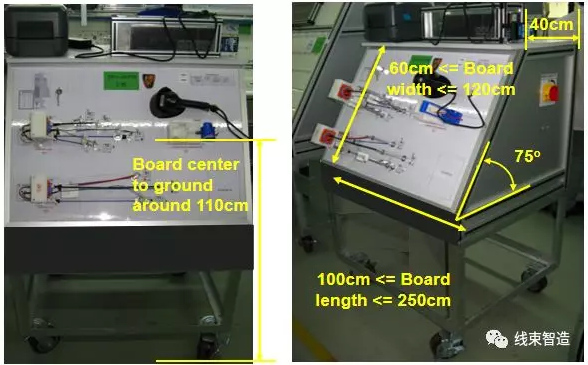

B型电测台：

适用于操作宽度=

如果测试台不仅包含常规电测试，还包含泄漏测试和高压测试。则需要按照电测试设计部门的要求增加防护罩、电气安装突台、安全罩和安全光幕等。

B型电测台可配板式或台式电测试holder，以及EWT或EHV测试仪。测试仪和打印机放置于测试箱后部平台处，测试仪放置在正中间，打印机靠近线束标签粘贴位置放置。直观图放置于测试仪上面。

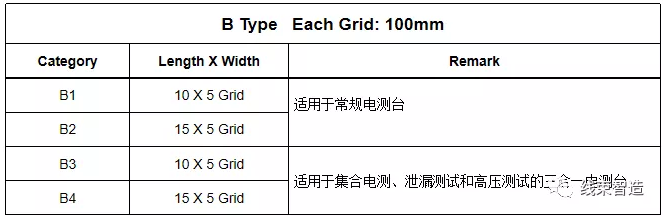

可选规格如下：

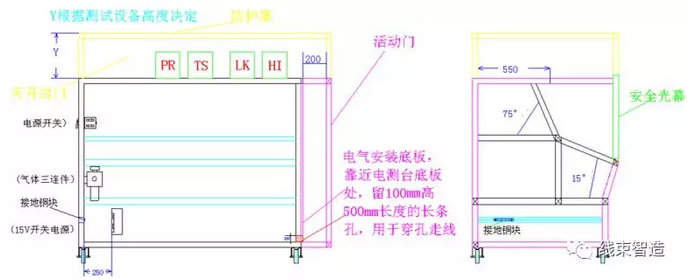

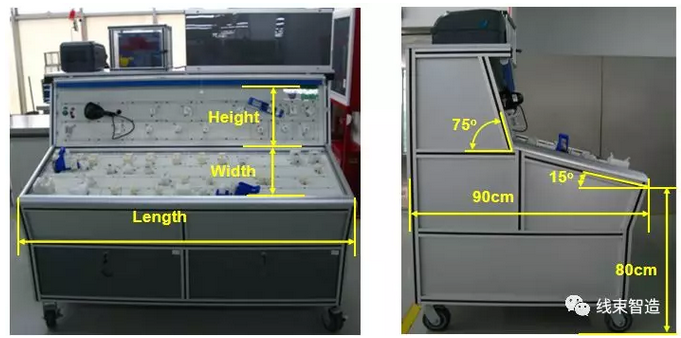

C型电测台：

适用于操作宽度在500mm~700mm且操作人数

如果测试台不仅包含常规电测试，还包含泄漏测试和高压测试。则需要按照电测试设计部门的要求增加防护罩、电气安装突台、安全罩和安全光幕等。

C型电测台可配板式或台式电测试Holder，以及EWT或EHV测试仪。测试仪和打印机均集中放置在测试箱顶部，测试仪放置在正中间，打印机靠近线束标签粘贴位置放置。直观图可放置于测试仪旁边或者上面。

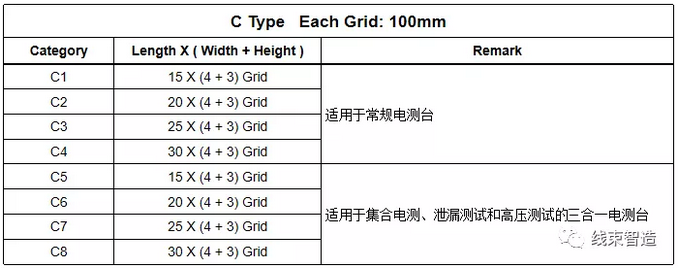

可选规格如下：

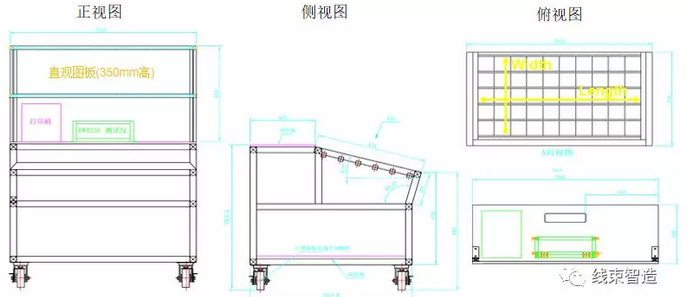

D型电测台：

适用于操作人数>=4人的线束测试。

D型电测台可配板式或台式电测试holder，以及EWT或EHV测试仪。测试仪和打印机均集中放置在测试台上部平板处，靠近线束标签粘贴位置的一边。直观图位于测试台的上部，顶部高度不超过2000mm。

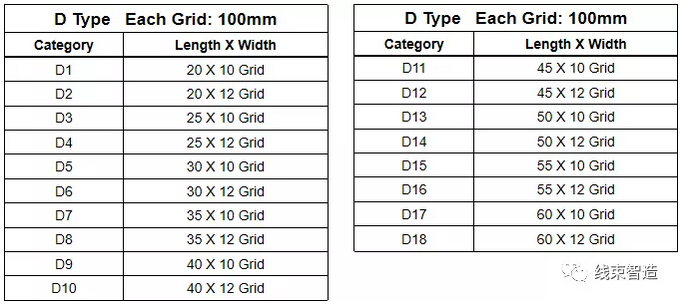

可选规格如下：
