不再让端子退出连接器，一篇搞定！

来源：•作者：•2021-06-01 13:07

线束产品回路在三到五个的时候，可能很少去担心回路有检测不出来的；线束产品的回路在三十到五十的时候，出现端子退出，可以做做员工教育；产品的回路在三百到五百的时候，不出现回路的测试不良，简直奇迹啦。

线束回路测试不良中，关于端子插入不到位如何检测，有哪些良计可施？

这里有一套秘籍可以给大家介绍做个参考：

首先作业标准化，“一听二看三回拉”。按照标准化来，作业手法到外观检查仔细确认必不可少。这些作业的要求，虽是些车轱辘话，但是标准化是支持规模化企业的体系基础。所以有不听话的，不按要求来的，免不了再教育学习。

大家都听话，按照要求来是不是没有插入不到位的现象了呢？当然不是，端子与连接器的开发很多是系列化的，因此很少会有端子与连接器是原配使用，这就会出现匹配程度如何。再加上国产化的防制与进口件之间的搭配使用，这个匹配程度将会又上一个等级！

那么没有插入到位的端子是如何通过导通检测的呢？
连接器内的某一Pin位的端子触碰探针即形成回路接触，实现导通，这样端子侥幸逃过检测。然而在装车过程中极易出现脱落，退PIn的可能。

连接器尽量选用系列内的端子，连接器的二次锁CPA/端子的二次锁TPA配件别漏掉。

连接器应用的环境是复杂的，有高低温度区域，有潮湿干燥区域，有静止有振动，二次锁在连接器中的应用将会巩固端子与连接器的匹配，提高稳定性。然而在线束产品开发的阶段，或者是忽视或者是考虑成本，二次锁从开发阶段未被应用，这就给后期批量生产埋下了诸多隐患。

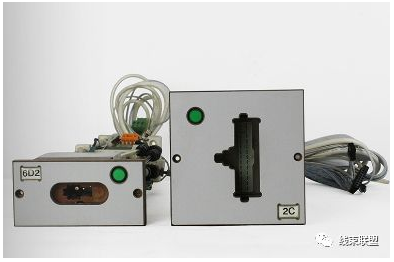

说的再多，检测这个活还是需要在机器设备上搞，先进的机器设备对线束检查的准确性是毋庸置疑的，肯定比人要稳定可靠。

这里讲的机器设备不是说测试软件方面有多高超，关于端子退Pin,有一种神器干脆将没到位的端子直接退出去，然后出现回路故障，系统报警后锁住护套。

试想一下，还会有不到位的端子流出吗？

这样来帮助人工检测的装置已经在德尔福/李尔等大型设备厂家不断应用。在导通模块中实现这一功能的重要零件就是push back探针。

push back 探针：

push back针具有很强大的弹力能够直接接触并反推待检物体和结合机械机构进行连接测试；一旦待检物体安装正确，就能够承受并压制住此针，这种压力能够开启这种开关的功能，该功能通过探针（内置开关），或者针套亦或在下层安装的一个接触探针来实现。

简单点说，探针内有一开关，一定的力顶住探针头部，才可以将内部的开关闭合，实现回路的导通。因此没插入到位的端子，自然不满足力的大小要求，从而被顶出连接器。

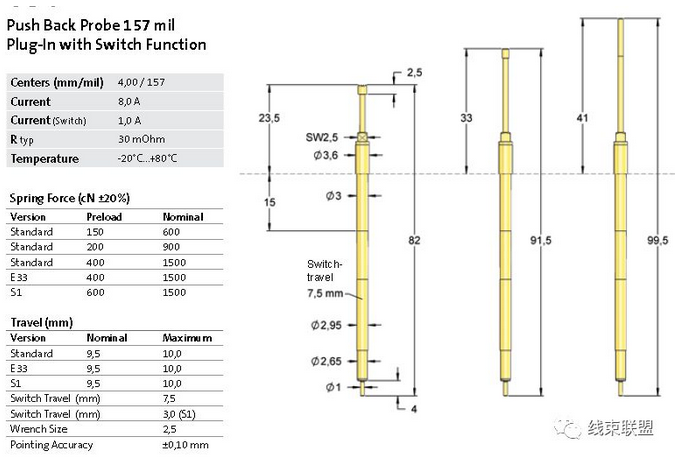

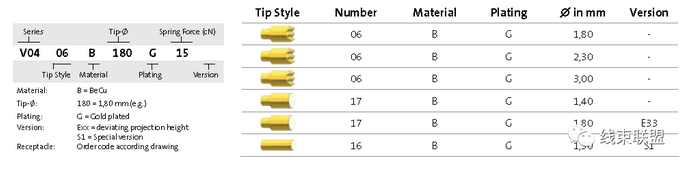

部分产品规格可以参考下方图片，上海精探的产品规格：
