高压连接器设计及验证

来源:作者:线束世界-Jimmy2021-06-18 10:38

伴随着新能源汽车的快速发展及技术升级,整车对高压系统的要求不单单是承受越来越高的电压和电流,在安全和电磁兼容方面亦在快速升级。高压连接器作为连接高压系统单元进行能量传递的重要桥梁在整个高压架构中的地位变得越来越重要。


高压连接器发展趋势

· 应对新能源汽车驱动系统集成化,高压连接器需要承受更高的工作电压,更大的工作电流,同时具备在恶劣的工作环境下正常使用的能力。

· 电磁兼容,伴随汽车更多的电气控制模块,高压连接器需要更好的屏蔽以抑制电磁干扰的传播。

· 伴随线束轻量化设计,需要具备设配铝线的能力。

· 更小的安装空间,需要更小的连接器尺寸。

· 更低的成本。



高压连接器标准


汽车高压连接器标准的制定以欧洲LV和北美USCAR为代表的主机厂引导,通过整合了ISO及IEC的诸多国际标准推出了针对高压连接器设计及验证的LV215及USCAR-2&37标准。

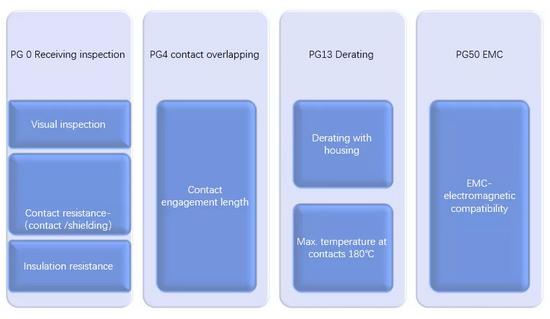

高压连接器设计及验证要求 LV215

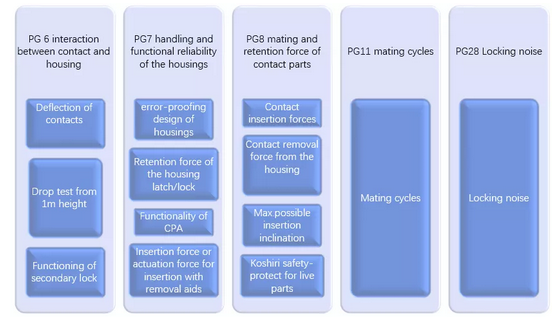

机械性能:插拔循环、对配力、防错coding、塑壳强度等。



电气性能:接触电阻(内外导体)、绝缘电阻、温度VS电流曲线、工作电压、EMC性能(特定测试频率下的转移阻抗或者屏蔽衰减)等。

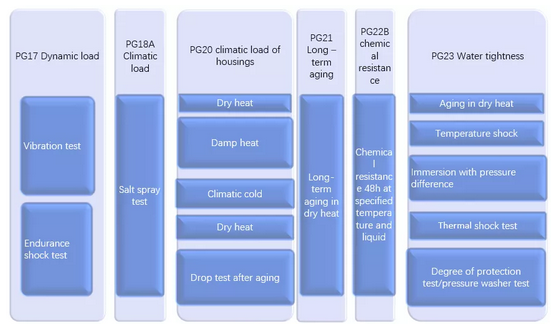

环境耐用:振动、防水防尘、盐雾、化学溶剂、盐雾腐蚀、密封等。

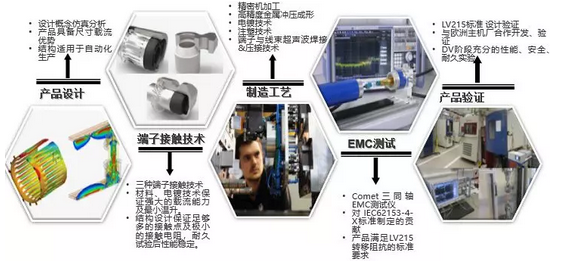

罗森伯格高压连接器技术优势


来源:罗森伯格
