【线束】装配作业指导书

来源：•作者：线束世界-Jimmy•2021-10-09 09:35

目的：确保公司线束类产品在装配作业时，力求作业统一规范，品质稳定。同时产品符合相关工艺及客户要求。

范围：适用于公司内所有线材压接后装配作业。

责权：生产部负责对线材的压接、装配作业；品管部负责对装配完成后的检验作业。

流程作业及要求

1.在装配作业时，首先应确认材料（线材，胶壳）型号使用是否正确，是否与相应的图纸和样板相一致，如不能确认，需向班长报告帮其确认，无误后方可正式作业。

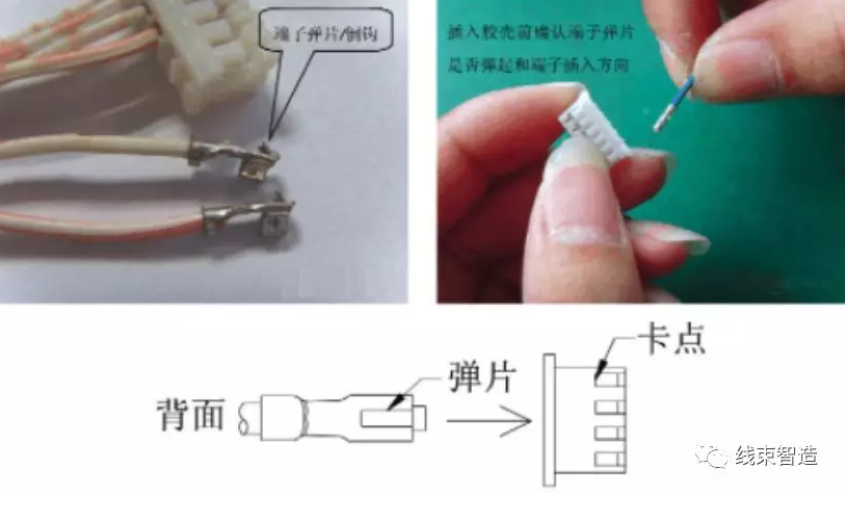

2.在装配时，左手拿起胶壳，右手取一条相配的端子线，在确认端子弹片正常和插入方向后，右手大拇指及食指固定好端子的角度和方向。

轻力匀速地直接推进胶壳的穴位底部，直到端子弹片勾住胶壳内的卡点（正常情况下都能听到咔嚓一声，手上有感觉）方可插到位。如下图：

屏幕截图 2021-10-09 103530.png

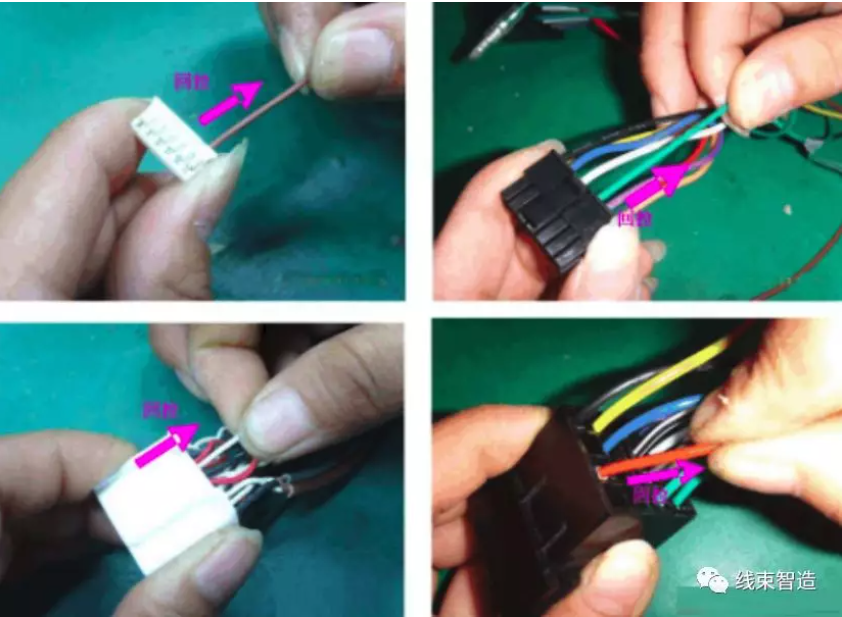

3.在装配时，每插入一根端子线进入胶壳后，必须立即对其回拉一下，看是否端子插到位。

如果端子弹片勾住了胶壳的卡点，则不会退出来，否则，在电测和使用时，没插到位的端子倒退出来，影响通电等使用性能。如下图：

屏幕截图 2021-10-09 103603.png

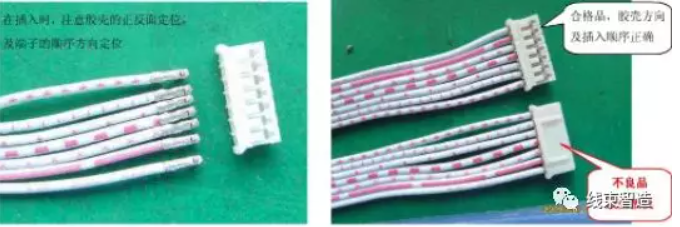

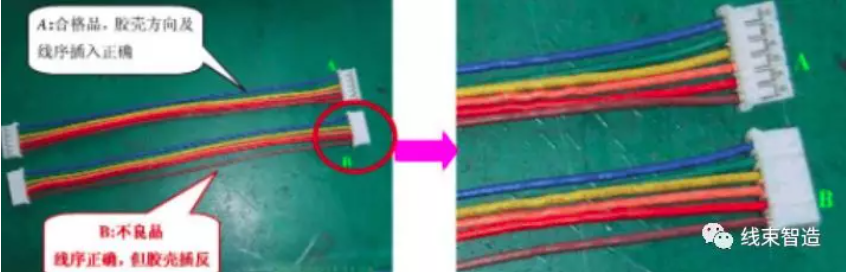

4.在装配时，要防止端子整体插反，就必须对胶壳的方向定位和插端子的顺序定位。如图：

屏幕截图 2021-10-09 103623.png 屏幕截图 2021-10-09 103645.png

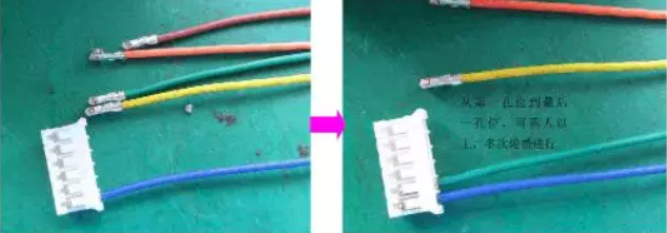

5.多根单芯线在插多孔位时，必须是每人一次只能插一个孔位。

按工程图纸中的线序要求，轮番完成一个多孔胶壳的装配作业，以防止线材插错位。

屏幕截图 2021-10-09 103705.png 屏幕截图 2021-10-09 103723.png

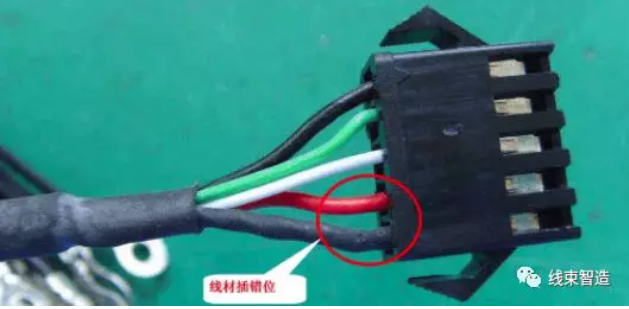

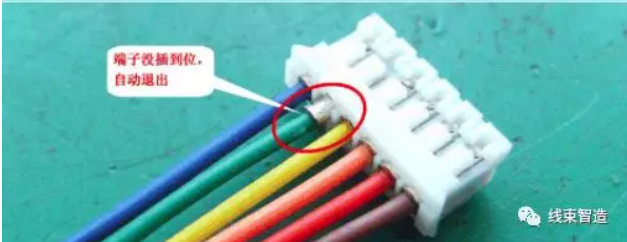

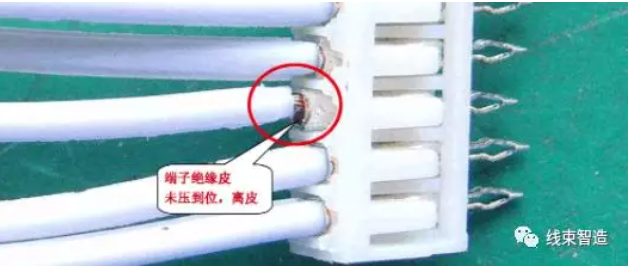

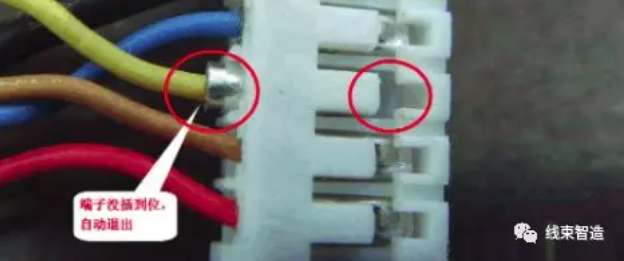

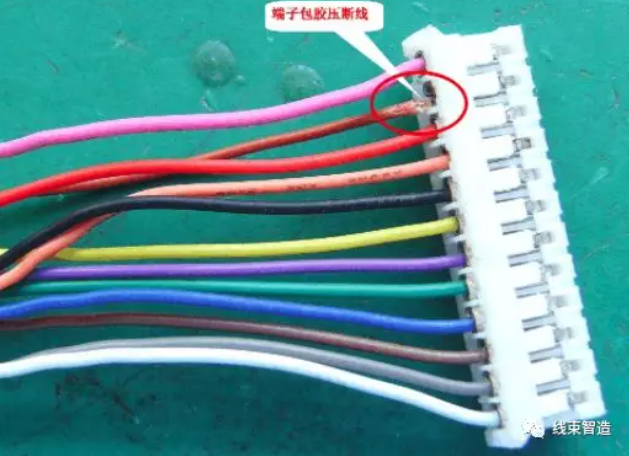

装配不良品图片







捕获6.PNG 捕获7.PNG
