汽车线束PV深析

来源：•作者：线束世界-Jimmy•2021-03-27 16:08

所谓PV就是Product Verification产品验证，并从供应商的量产生产线上做出来的零件。PV之后的零件再完成PPAP审核，就具备了量产供货资格了。PV是产品已经成型后的一些试验验证，不会去考虑什么模流分析，只会从产品使用失效方面进行相关的测试。

下面我就谈谈线束方面需要做哪些PV测试。

因为小编负责的是Volvo项目，所以很多测试参考了Volvo。仅供大家参考。（下面的标准想要的话，直接联系小编即可）

PN	测试内容	常见的参考标准与要求
1	Compatibility test/兼容性测试	VCC 31832379
2	Water proof of grommet/护套的防水测试	ISO 20653_2013.
3	Water proof of connectors/连接器防水测试	USCAR2, section 5.6.5
4	Crimp check of terminals - pull out force/端子压接拉力测试	USCAR 21, issue 2 for CSA ≤ 8 mm2 or TR 31832374, issue 7 for CSA > 8 mm2
5	Terminal Crimp Environmental test/端子压接环境测试	USCAR 21, issue 2 for CSA ≤ 8 mm2 or TR 31832374, issue 7 for CSA > 8 mm2
6	Sealing test for WP terminals/防水连接器的密封实验	TR 31832374, issue 7 section 3.2.2
7	Ultrasonic welded connections/铰接点截面分析	USCAR 38, section 4.1, 4.2, 4.3 and 4.4.
8	Insertion force, terminal - connector housing/连接器插入力测试	TR 01282756 point 3.3.1.1
9	Insertion of terminal into housing with activated TPA/带TPA连接器插入力测试	TR 01282756 point 3.3.1.2
10	Positioning of TPA or module/锁止力测试	TR 01282756 point 3.3.3
11	Withdrawal force, terminal – housing/连接器拔出力测试	TR 01282756 point 3.3.2
12	Waterproofness test of splice/铰接点防水测试	VCS 7411.17159
13	Pull out force test of splices/铰接点的拉力测试	USCAR 38 section 4.4
14	Peel out force test of splices/铰接点的撕力测试	USCAR 38 section 4.4
15	Axial strain relief test of NWP splices insulation/非防水铰接点的拉力测试	VCS 7411.17159 point 9 (directed by TR 31804761 point 6.1)
16	Torques and nuts force value on boxes/盒子螺母扭力测试	根据线束客户的要求或规格说明
17	Grommet Pull out Force/护套拉脱力	根据线束客户的要求或规格说明
18	VOC test/VOC测试	采用Geely VOC 标Q/JLY J7110821B-2014
19	Odor test/气味测试	一般只有国内OEM才有，所以我这边就用Geely的标准QJLY J7110538C-2016作为参考QJLY J7110538C-2016

一．Compatibility test/兼容性测试

1.目的

主要是验证线束上的各物料不会以负面的方式相互影响，且物料仍然能实现其基本特性和重要特性。

2.评估方法

在特定温度下进行1000小时老化，然后拆除被测试线束表面的覆盖物。主要评估步骤如下：目视检查线束部分的变化 (包括颜色变化，柔性变化和其他物理变化)，若目视评判结果差，将进一步完成折弯缠绕测试和30分钟耐高压测试。（具体可看，可私底下跟小编要这些标准）

3.涉及到PV试验的变更

l 线束表面覆盖物的变更与新增

l 线束电线的变更（材质/线型），颜色/长度变化可不在此变更中

4.样件准备要求

每个线束成品准备一根高配成品线束，提供老化温度等级。

二．Water proof of grommet/护套的防水测试

1.目的

验证水流是否进入而引起功能缺陷。

2.评估方法

根据ISO_20653:2013标准对图纸上有防水要求（IP等级）的护套进行测试。


3 .涉及到PV试验的变更

l 护套的新增以及变更

l 护套防水等级的变更（IP等级的变更）

l 工艺的变更（缠带、覆盖物等）

4.样件准备要求

l 防水等级

5.取样

A,不同型号的水密护套各取样Pigtail 3pcs，并标识护套family、料号、防水等级等。

B,同一型号的水密护套有不同的安装工艺（如缠带或扎带固定），则缠带或扎带的护套均要取样Pigtail 3pcs，并标识护套的料号。

C.同一型号的水密护套涵盖不同支路数量的的，仅取样支路较少的Pigtail 3pcs，并标识护套的料号。

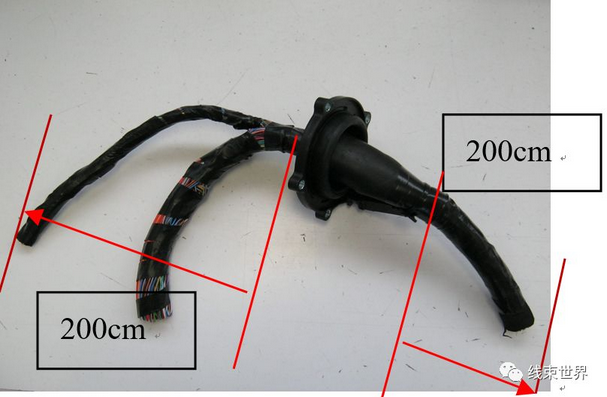

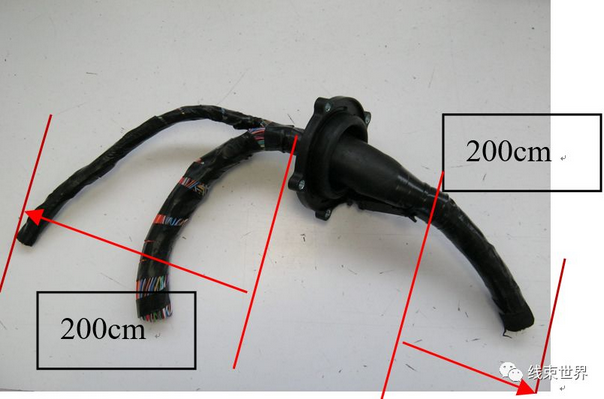

将护套按照选定的安装工艺装在pigtail上，护套两侧各保留20cm的pigtail。


三．Water proof of connectors /连接器防水测试

1.目的

验证连接器的密封性能是否符合要求。

2.评估方法

根据USCAR2标准5.6.5章节对有防水要求的连接器做加热、浸泡、绝缘电阻测试。要求绝缘电阻≥100MΩ，且连接器内没有水的痕迹。

3.涉及到PV试验的变更

l 连接器的变更和新增（由盲堵不同导致的料号差异可不做防水测试）

4.样件准备要求

l 要求确定对配件信息，是内部对配还是外部对配

l 耐温等级


5.取样

根据图纸，选取有水密要求的连接器作为样品，样品各10个，样品标识family号，料号，耐温等级

要求

1、所有连接器根据图纸制作pigtail，尾巴长度500mm±10mm

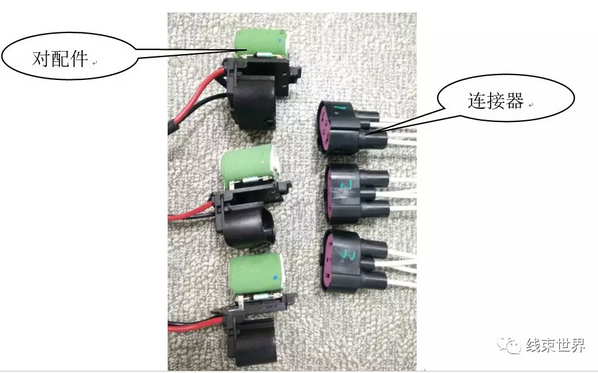

2、所有的连接器需准备对配件，如下图，尾巴长度500mm±10mm

3、所有的连接器需要贴零件号，附对配件与连接器的对应关系。


四，Crimp check of terminals - pull out force/端子压接拉力测试
Terminal Crimp Environmental test/端子压接环境测试

1.目的

验证电线端子压接后所保持的物理性能是否满足使用要求。环境测试包括热冲击、温湿循环。

2.评估方法

根据USCAR21标准对端子压接进行压接参数、拉力测量；环境测试后进行电压降的评判。

3.涉及到PV试验的变更

l 压接组合的变更与新增

l 端子的变更与新增（包括端子材料、镀层的变更）

l 电线的变更与新增

l 压接参数的变更

l 压接模具的大修，变更以及新增

4.样件准备要求

压接准备30根拉拔线，长度150mm

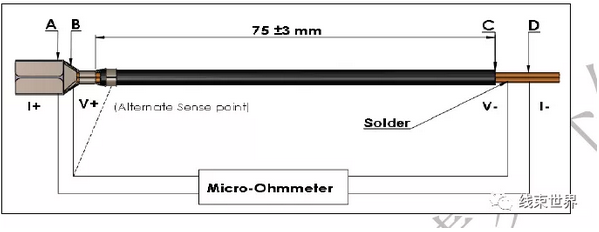

材料准备48 根样品，3个高度每个高度16个样品用于测试。3根两端焊锡样品用于根据

USCAR-21 4.5.3静态连接干电路电阻测量方法中4.5.3.4-4待“扣除”的基准样件。

4.1 每个高度准备13根测试样件，一端剥皮焊锡,剥皮长度5mm，还有3根无需点锡

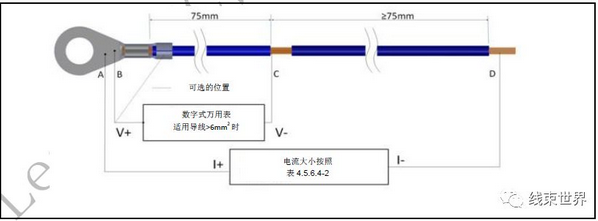

4.2 针对6mm2以上线径的组合，要求长度为200mm，并在距离毛刷75mm处剥皮，剥皮长度5mm，如下图所示。


4.3 以模具号-端子号-密封塞号-线型-线径-MIN/NOR/MAX-CCH高度将样品分类标识，

五．Sealing test for WP terminals/防水端子(端子+热缩管)的密封测试

1.目的

验证不同的环境是否会对环端的防水性能造成影响

2.评估方法

将端子沿热缩管尾部折弯90度，存放1000h后，在30Kpa的气压下通气1分钟，看热缩管处是否漏气。

3.涉及到PV试验的变更

l 热缩管的变更

l 防水端子的变更或新增

l 压接组合的变更

l 扭力变更

4.样件准备要求

l 提供所打螺母以及螺母料号

l 提供扭力要求

六．Ultrasonic welded connections/铰接点截面分析
Waterproofness test of splice/铰接点防水测试
Pull out force 、peel out test of splices/铰接点的撕拉力测试

Axialstrain relief test of NWP splices insulation/非防水铰接点的拉力测试

1.目的

验证电线铰接之后能否保持电线应有的特性功能。

2.评估方法

对铰接后的电线进行拉力测试、截面分析、漏电流测试，根据USCAR38对结果进行判定。

3.涉及到PV试验的变更

l 铰接组合变更或新增

l 铰接点覆盖物的变更（热缩管、防水胶带）

l 铰接参数的变更

l 铰接设备的大修，变更及新增

4.样件准备要求

4.1漏电流测试：

针对有防水要求的样品，样品提交需有铰接点号，线径组合，热缩管号；

长度：总长300mm，左右各150，两端剥皮5mm；

数量：5pcs

4.2非防水铰接点拉力测试：

针对没有防水要求的样品，样品提交需有铰接点号，线径组合，防水胶带号；

长度：总长300mm，左右各150mm；

数量：3pcs

4.3铰接点拉力、撕力以及截面测试：

针对所有铰接点，没有覆盖物；

样品提交需有设备号，铰接点号，线型线径组合，样品制作参数（压力、宽度、能量、振幅）；

长度：总长300mm，左右各150mm；

数量：35pcs

七. Insertion of terminal into housing with activated TPA/带TPA连接器插入力测试
Insertion force, terminal - connector housing/连接器插入力测试
Positioning of TPA or module/锁止力测试
Withdrawal force, terminal – housing/连接器拔出力测试

1.目的

测试所有连接器和端子的装配、保持功能以及连接器的锁止功能。

2.评估方法

根据标准TR01282756对连接器所涉及到的支路进行插入力、拔出力、锁止力的测试，测试结果要求符合标准。

3.涉及到PV试验的变更

l 连接器的新增与变更（由于盲堵不一样而导致料号不一致的连接器，只需做一种）

4.样件准备要求

4.1 选取涉及插入端子的连接器，端子插入力测试，每个型号的连接器取5pcs；端子拔出力测试，每个型号的连接器取10pcs。

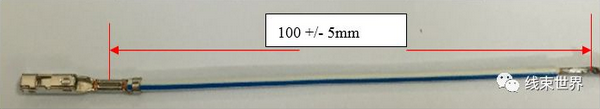

4.2 每个连接器上所涉及到的端子，插入力测试各取5pcs，拔出力测试取10pcs如下：插入力测试，将连接器插满支路，将每个支路对应的端子各压接5pcs短样（电线长度150 +/- 5mm）。
