【线束】生产各工序工艺要求及操作要点介绍

来源:线束世界作者:线束世界-Jimmy2021-11-16 11:30
制造过程


屏幕截图 2021-11-16 110600.JPG

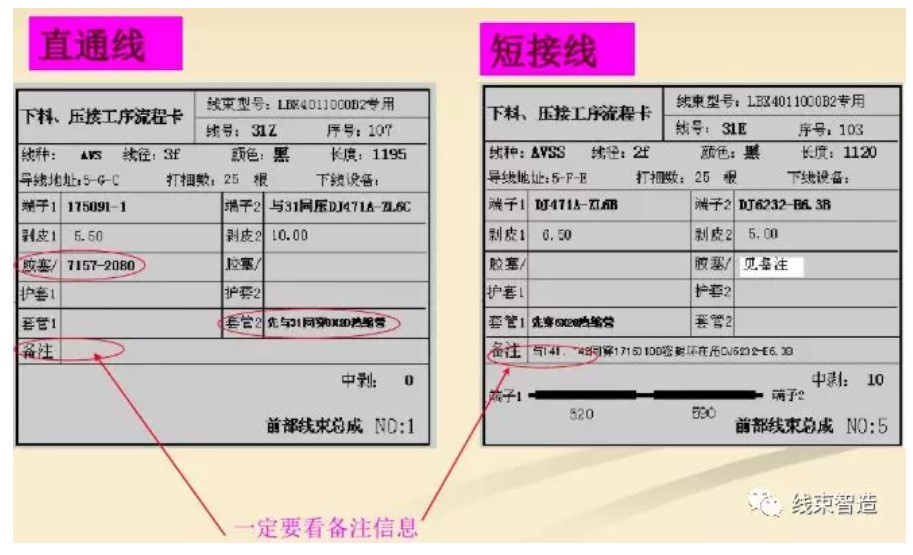

下料工序



屏幕截图 2021-11-16 110618.JPG



01工艺要求

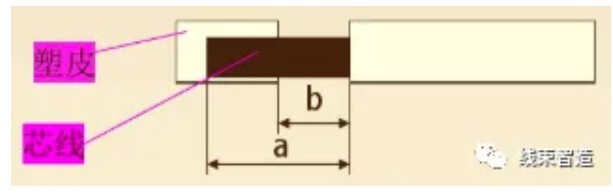

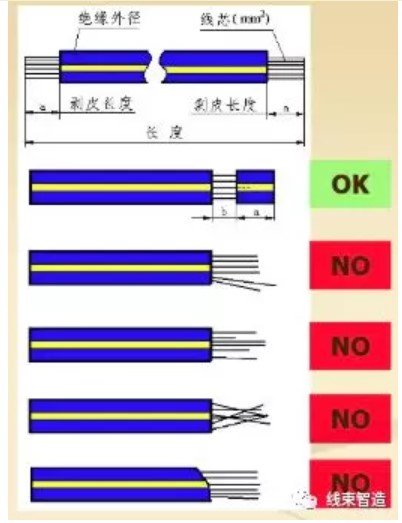

①导线进行剥皮时绝缘皮的剥开长度(b)为工艺规定剥皮长度(a)的2/3。其下线公差及端剥公差见附表。



屏幕截图 2021-11-16 110639.JPG



②下好的导线一定要理顺按要求打捆,挂在物料小车(导线架上)。



③每批每种导线必须进行首件检验,并认真记录,保留首件,每批每种线下完后与首件核对后一同转序。



④操作者必须按工序流程卡自检确认、记录后方可转序。

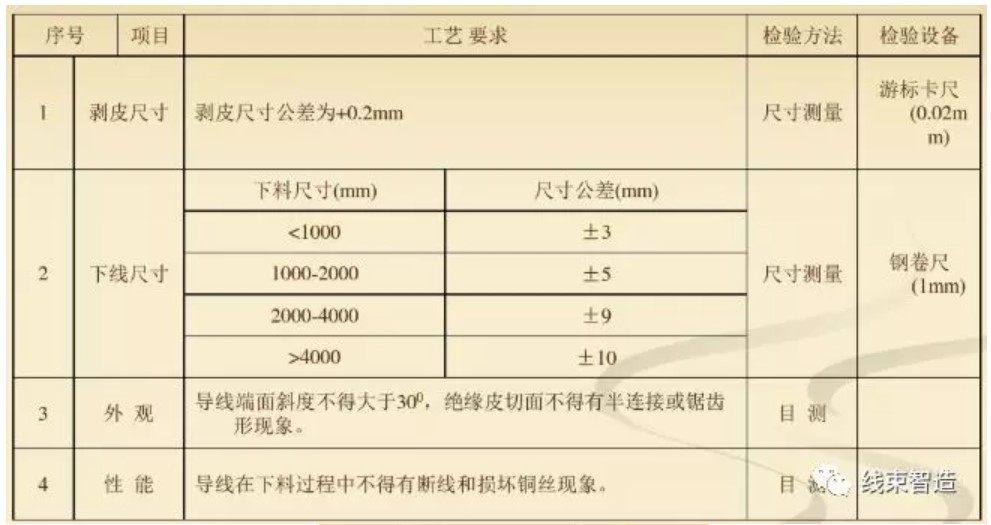

附表:



屏幕截图 2021-11-16 110704.JPG

屏幕截图 2021-11-16 110723.JPG

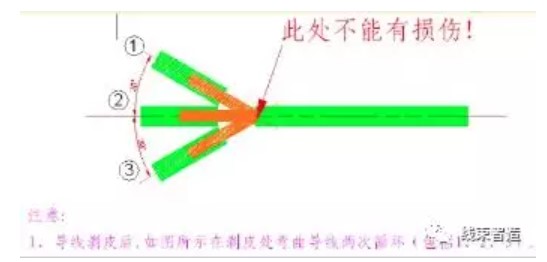

屏幕截图 2021-11-16 110737.JPG





预装工序



01工艺要求

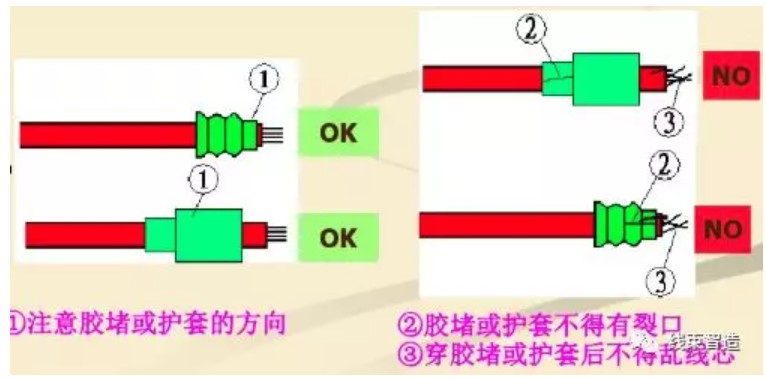

1.检查预装工序所装配的胶堵、套管或护套是否正确。



2.检查预装的胶堵、护套方向是否正确。



3.胶堵、护套装配后不得裂口,不得乱线芯。



屏幕截图 2021-11-16 110752.JPG

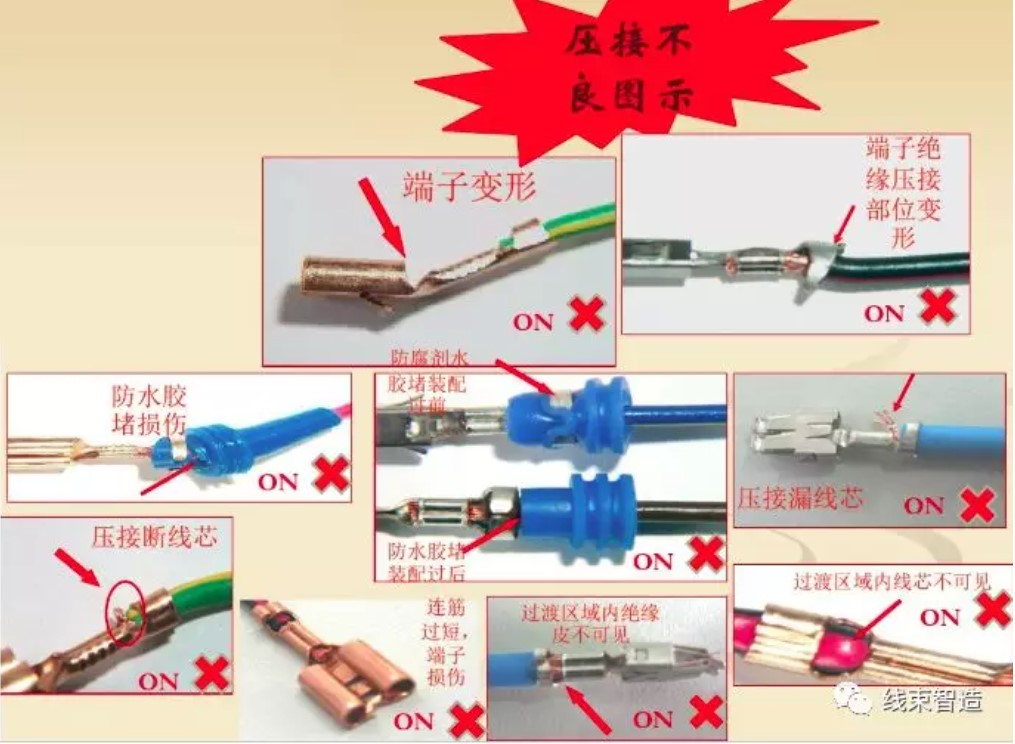

压接工序

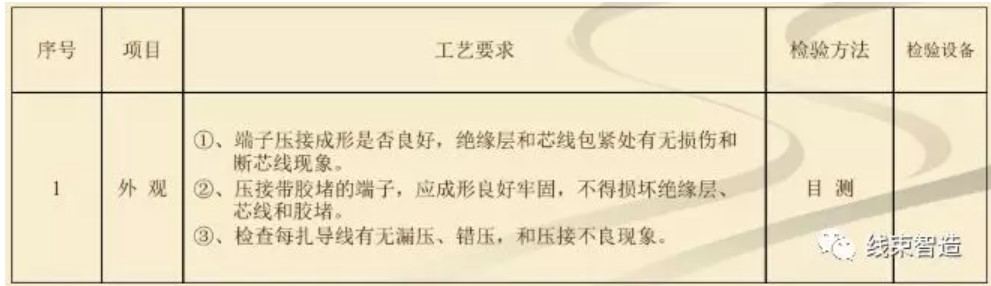

01工艺要求


1.压接完成的物料在物料架上时,应防止导线和端子不得散落或掉在地上、损伤物料。



2.每批每种物料必须进行首件检验,并认真记录保留首件,每批每种线完成后与首件核对一同转序。

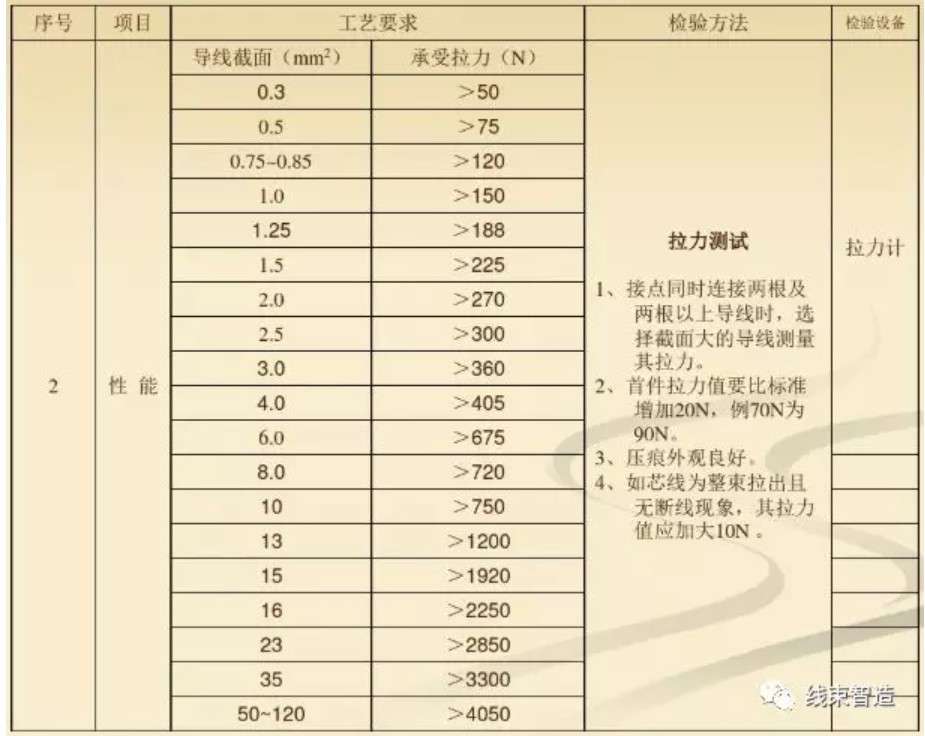

记录内容:首两件端子芯线的压接高度,宽度、塑皮的压接高度、宽度,端子的拉拔力。



屏幕截图 2021-11-16 110825.JPG

屏幕截图 2021-11-16 110857.JPG

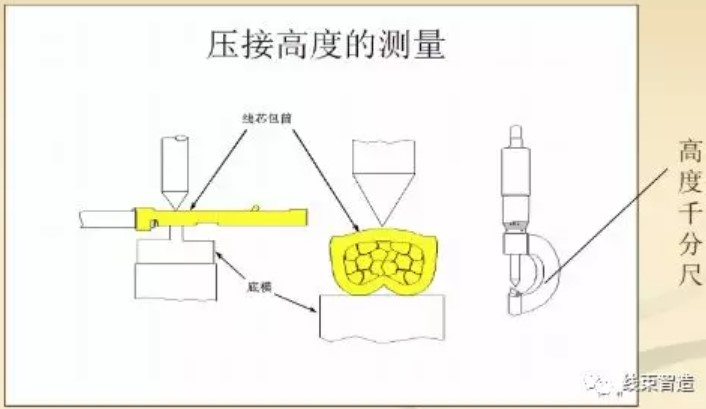

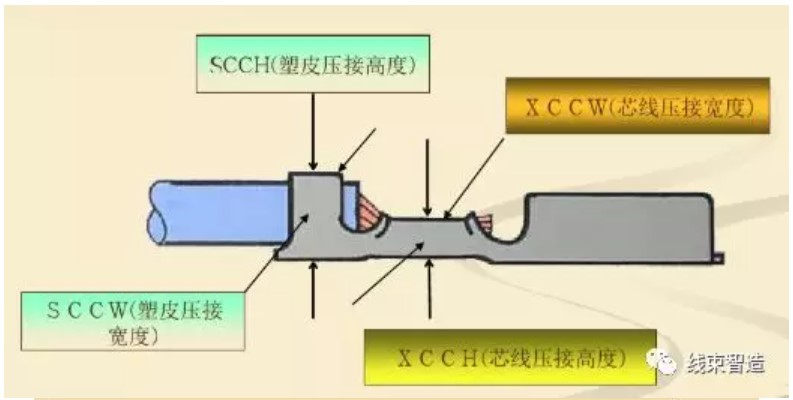

02压接高度




屏幕截图 2021-11-16 110912.JPG

屏幕截图 2021-11-16 110926.JPG

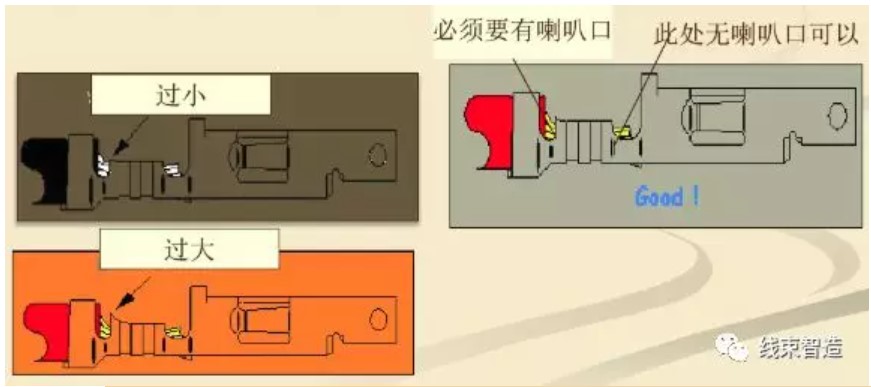

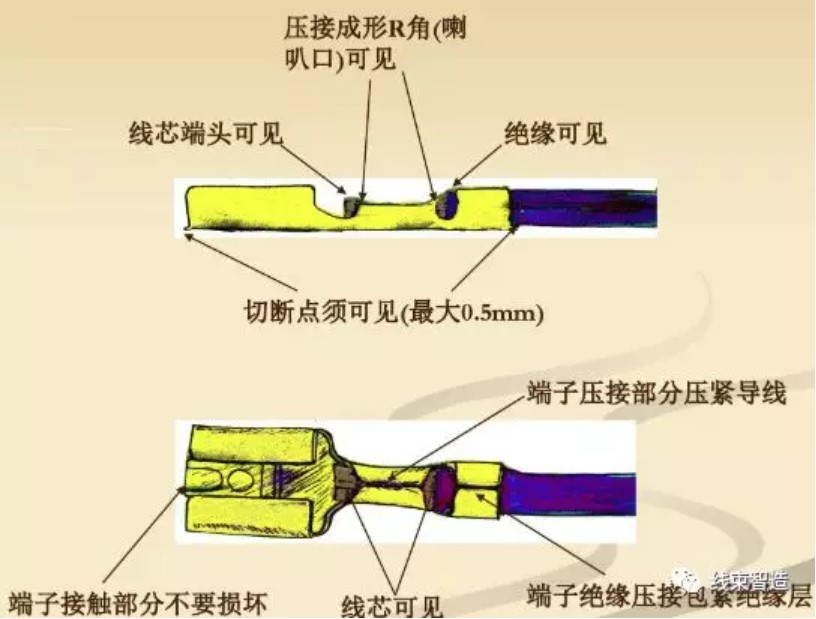

03喇叭口





喇叭口是连接外皮打端部和铜线的空间,作用是防止铜线的损伤。



①没形成或过小——有铜线被切断可能会引起端子性能不良。



②喇叭口过大——铜线和端子接触不良引起端子性能不良。



屏幕截图 2021-11-16 110939.JPG

屏幕截图 2021-11-16 110954.JPG



屏幕截图 2021-11-16 111010.JPG

屏幕截图 2021-11-16 111037.JPG

屏幕截图 2021-11-16 111054.JPG





短接点缠、热缩工作



01工艺要求




屏幕截图 2021-11-16 111109.JPG

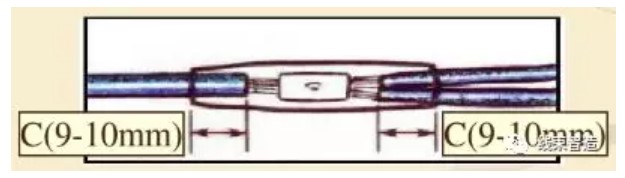

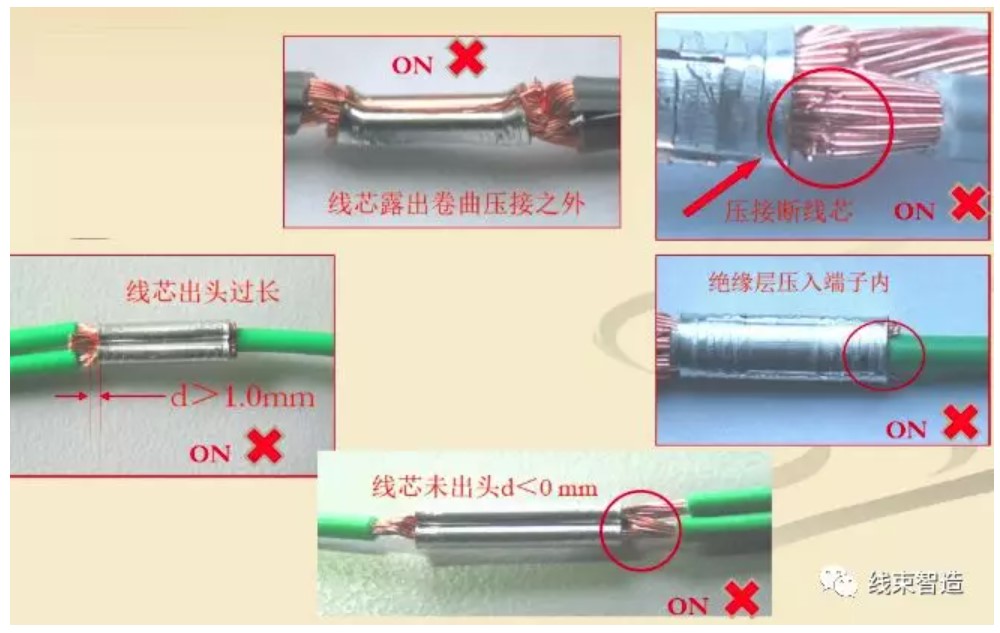

短接压接:端子处必须位于包扎中心。用胶带缠绕3-4圈,并在C范围内缠绕2圈。包扎牢固,不得有芯线露出,胶带松脱,滑动现象。



屏幕截图 2021-11-16 111120.JPG

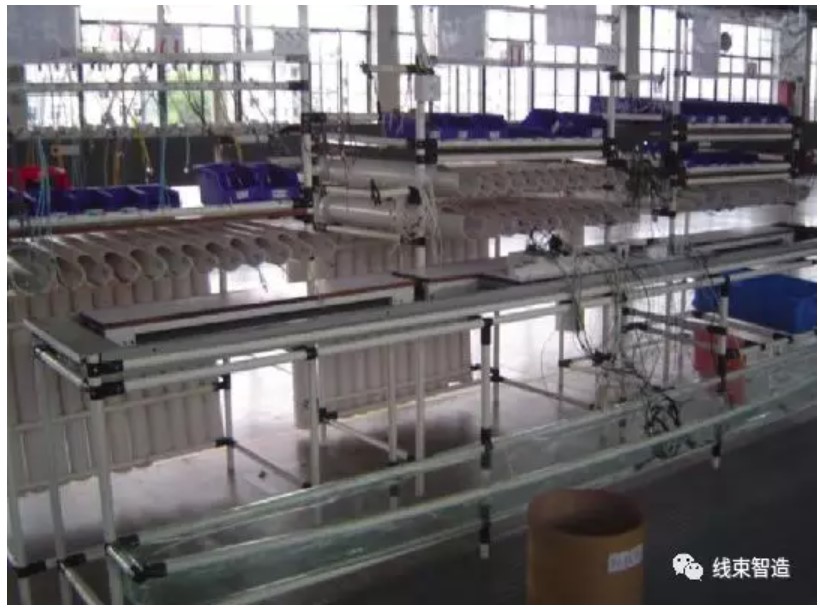

分装工艺



屏幕截图 2021-11-16 111130.JPG

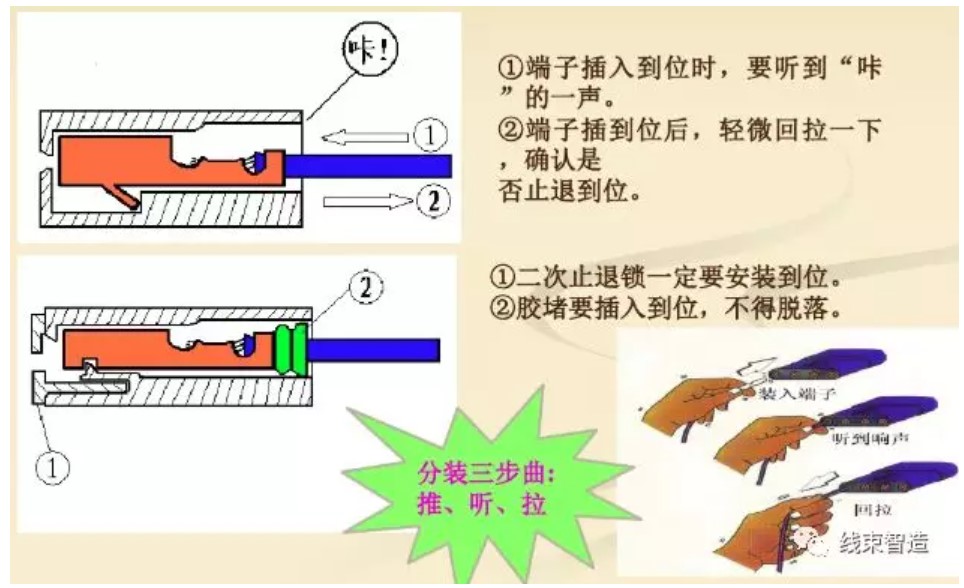

将端子插入对应的护套中,端子插到位(倒钩锁住),孔位插入正确。




屏幕截图 2021-11-16 111141.JPG






组装工艺

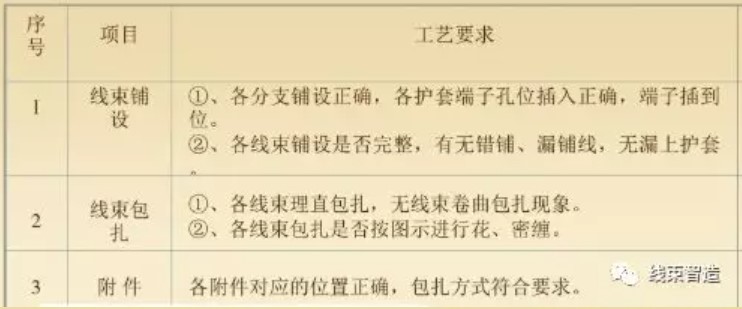

01工艺要求


1.在铺设线束时一定要将主干线、分支线理顺直铺在工艺板上,各分支线束上插接护套要卡在定位线叉上。

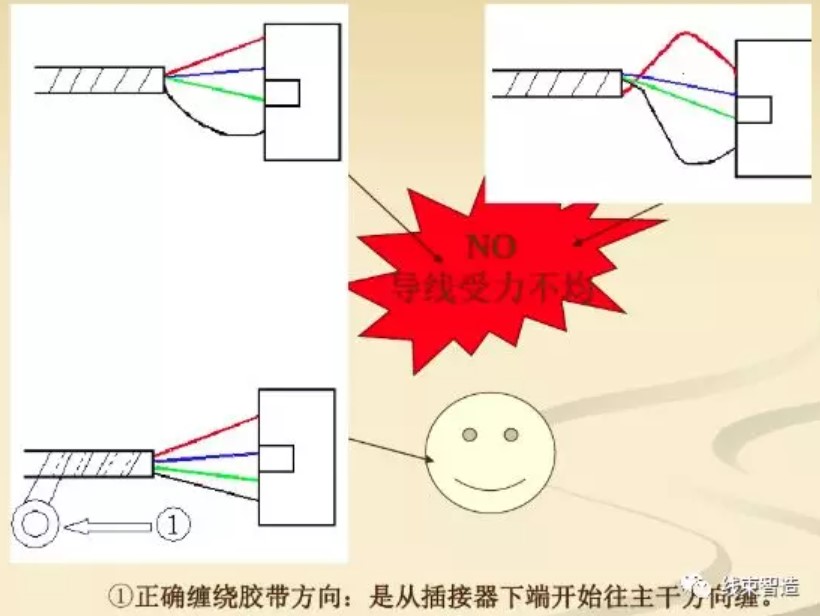

2.线束和附件包扎时一定按图示要求进行。



屏幕截图 2021-11-16 111156.JPG

屏幕截图 2021-11-16 111207.JPG

屏幕截图 2021-11-16 111221.JPG

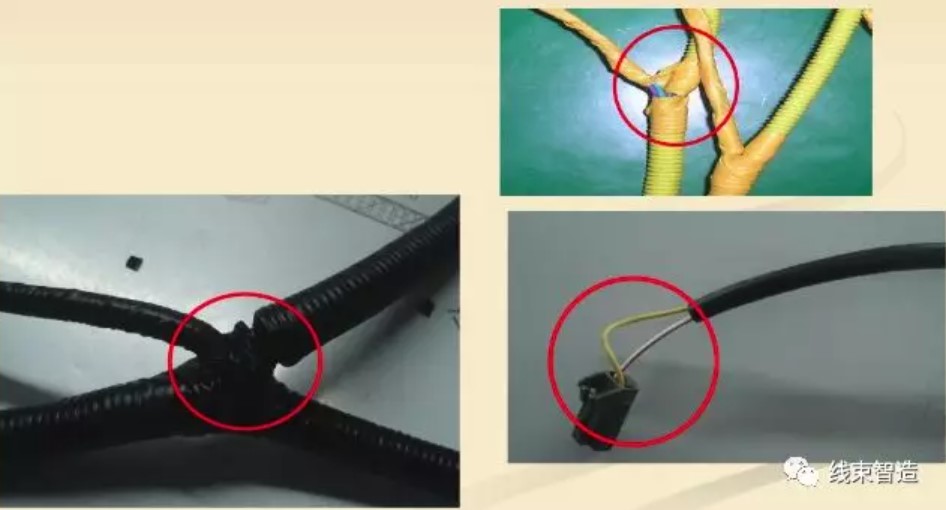

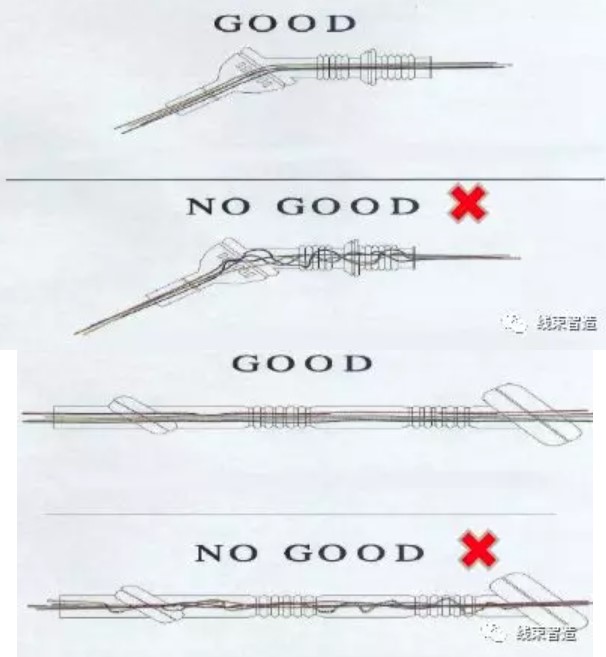

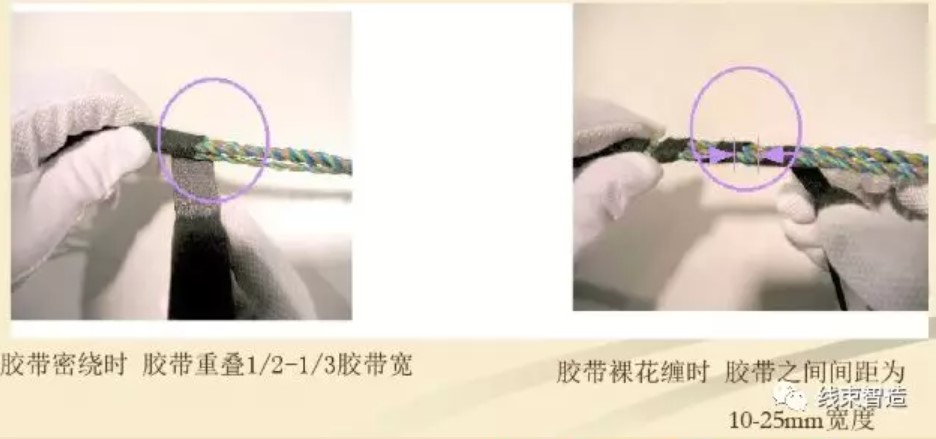

02胶带缠绕要求




密缠:缠绕时胶带重叠1/2-1/3胶带宽。



花缠:缠绕没有搭接量,且缠绕间隙应在10mm-25mm的范围内。



点缠:在线束的某一段内只在其中一点或几点进行包扎,胶带缠绕2-3圈。



屏幕截图 2021-11-16 111238.JPG

屏幕截图 2021-11-16 111251.JPG

屏幕截图 2021-11-16 111309.JPG

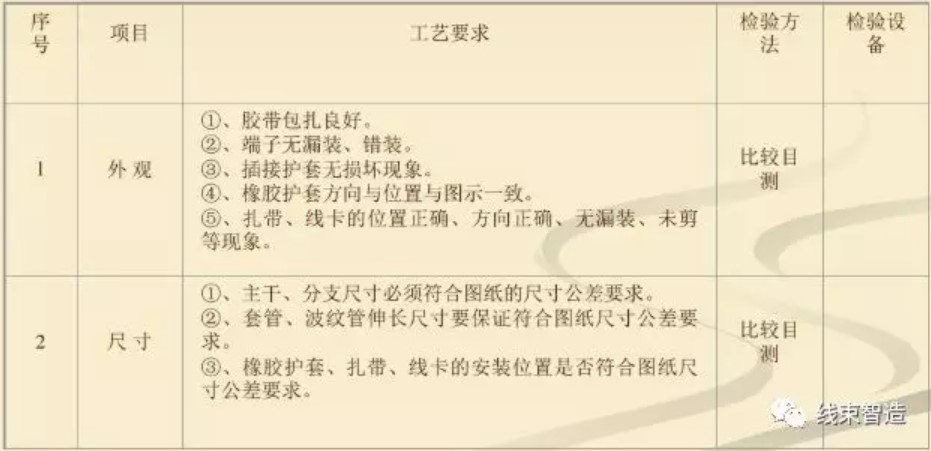

外观检查工序




01外观


① 胶带包扎质量;② 端子漏装、错接质量

③ 护套是否有损坏现象;④ 橡胶护套方向与位置质量

⑤ 扎带、线卡的位置、方向、漏装、未剪等质量




02结构尺寸


① 主干、分支线尺寸必须在检查图的尺寸公差带内

② 橡胶护套、扎带、线卡的安装位置必须在检查图的尺寸公差带内




03按图检查


按检查图进行外观、尺寸检验



屏幕截图 2021-11-16 111321.JPG

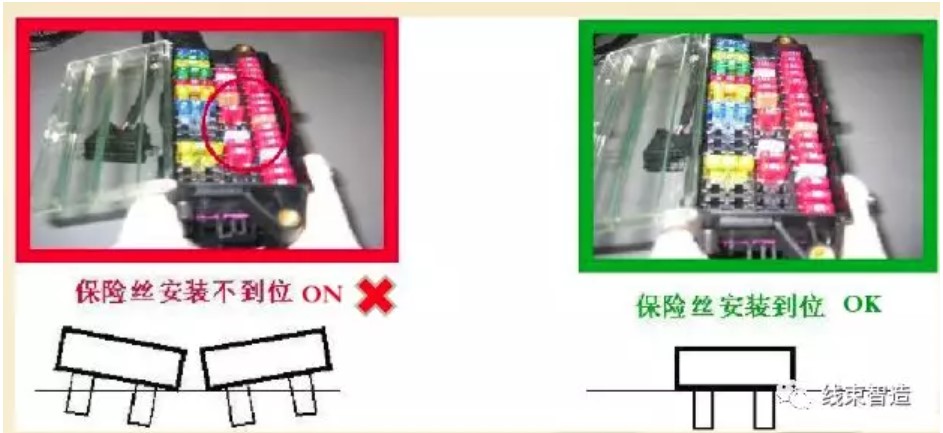

电气盒保险丝安装



屏幕截图 2021-11-16 111333.JPG






电检工序




电检前后要检查端子是否有斜插不正现象。



电检前后要检查止退爪是否有损坏现象。



电检前后要检查端子是否有插接不到位现象。
