2021-03-25聊聊连接器的标准01-LV214
93961
可以搜到:产品、技术、资料、新闻、检测、企业、视频
分类代号
分类 |
圆柱形 |
电线接头 |
片形 |
接线板 |
代号 |
2 |
4 |
6 |
8 |
分组代号
分组 |
插头 |
插座 |
孔式 |
叉式 |
U型 |
方形 |
旗形 |
代号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
包装代号
代号 |
S |
L |
方式 |
连续 |
单粒 |
材质代号
代号 |
A |
B |
P |
C |
K |
F |
S |
Z |
Q |
G |
材质 |
铝 |
黄铜 |
磷青铜 |
纯铜 |
铜合金 |
铁 |
钢材 |
锌合金 |
铅合金 |
钢丝 |
表面处理
代号 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
处理 |
素材 |
酸洗 |
镀锡 |
镀银 |
镀镍 |
镀金 |
镀锌 |
发黑 |
适应导线代号
代 号 |
T |
A |
B |
C |
D |
E |
F |
线号# |
26 24 22 |
20 18 |
16 |
14 |
12 |
10 |
|
截面积 |
0.13 0.24 0.33 |
0.5 0.52 0.75 0.83 |
1.0 1.31 1.5 |
2 2.5 |
3.3 4.0 |
5.2 6.0 |
>8 |
注:1端子产品若为黄铜、单粒、酸洗者“/”后面部分可不写,作为端子原型件,否则应写全;
2特殊标记代号:产品同时有直排、横排时分别标上“Z”、“H”以示区别。

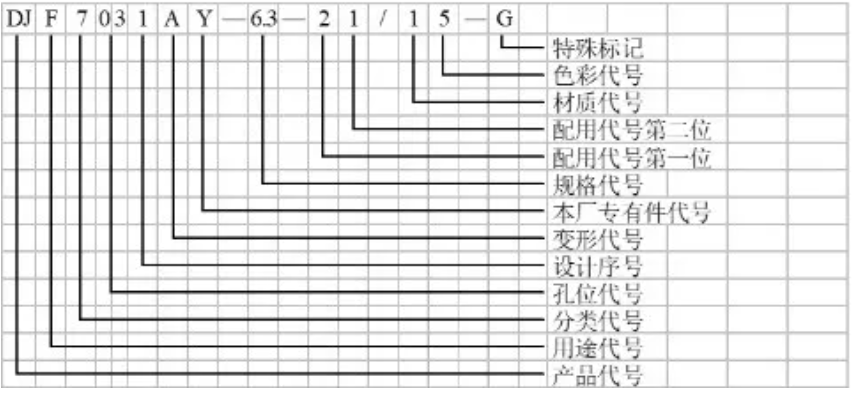

插接器护套及附件编号说明:
产品代号
名称 |
插接件 |
定位夹 |
扎带 |
熔断器 |
卡钉 |
接扣 |
固定扎带 |
继电器座 |
夹持护板 |
代号 |
DJ |
DWJ |
ZD |
BX |
KD |
JK |
ZDG |
JDQZ |
JCHB |
用途代号
用途 |
仪表 |
继电器 |
灯 |
保险 |
开关 |
发电机 |
代号 |
Y |
J |
D |
B |
K |
F |
分类代号
分类 |
片式护套 |
圆柱护套 |
代号 |
7 |
3 |
配用代号第一位
类别 |
插头 |
插座 |
代号 |
1 |
2 |
配用代号第二位
类别 |
组件 |
护套 |
密封塞 |
密封圈 |
盖 |
夹片 |
代号 |
0 |
1 |
2 |
3 |
4 |
5 |
材质代号1(塑料类)
材质 |
ABS |
尼龙 |
热缩性聚脂 |
聚碳酸脂 |
聚乙烯 |
酚醛树脂 |
聚甲醛 |
聚丙烯 |
聚氯乙烯 |
聚砜 |
缩写 |
ABS |
PA |
PBT |
PC |
PE |
PF |
POM |
PP |
PVC |
PSO |
代号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
P |
材质代号3(其他类)
材质 |
陶瓷 |
缩写 |
|
代号 |
E |
材质代号2(橡胶类)
材质 |
丁腈橡胶 |
硅矽橡胶 |
氟素橡胶 |
氯丁橡胶 |
缩写 |
NBR |
CI |
VITON |
CR |
代号 |
A |
B |
C |
D |
色彩代号
色彩 |
棕 |
红 |
橙 |
黄 |
绿 |
蓝 |
紫 |
灰 |
白 |
黑 |
代号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
注:特殊代号标记:“G”玻纤增强;“ZR”阻燃;“P”喷涂。
