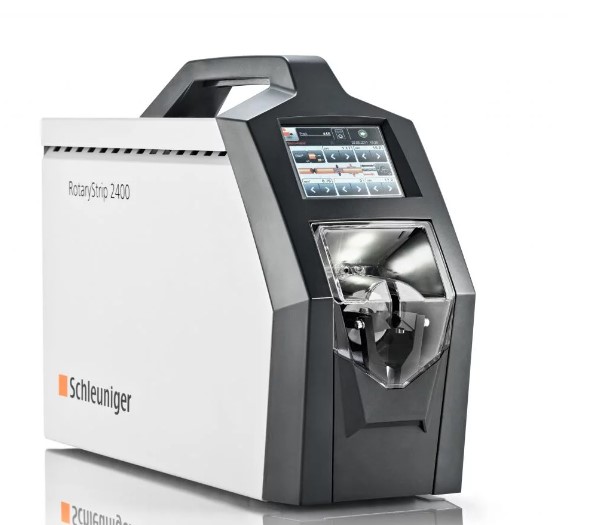

RotaryStrip 2400

类　　型：: 剪剥设备

品　　牌：: Schleuniger

颜　　色：: 其他

产品描述：: RotaryStrip 2400 是一台完全程控的剥皮机，有着高精度和高度灵活性。不需要做任何机械调节即可加工线缆，可加工的线缆截面范围为 0.013 – 6 mm² (36 – 10 AWG) 之间。RotaryStrip 2400 可以剥各个种类的绝缘材料，包括：Kapton、Fiberglass 和 Teflon 。RotaryStrip 2400 也有能力剥线及扭线，其范围为 0.14 mm 至 2.5 mm² (26 - 13 AWG) 。

RotaryStrip 2400 是一台完全程控的剥皮机，有着高精度和高度灵活性。不需要做任何机械调节即可加工线缆，可加工的线缆截面范围为 0.013 – 6 mm² (36 – 10 AWG) 之间。RotaryStrip 2400 可以剥各个种类的绝缘材料，包括：Kapton、Fiberglass 和 Teflon 。RotaryStrip 2400 也有能力剥线及扭线，其范围为 0.14 mm 至 2.5 mm² (26 - 13 AWG) 。

直观的彩色触摸面板
当更换线缆时无需做机械调节
非常敏锐的启动传感器，尤其适用于小而柔韧的线缆
加工过程可视化
可控的内芯扭线功能
条码扫描功能

RotaryStrip 2400 可以对线缆进行剥皮加工，可加工的线缆截面范围为 0.013 – 6 mm² (36 – 10 AWG) 之间或者直径最大为 7 mm (0.27“) 。主要的应用难点在于加工绝缘皮和线缆时，需要对内芯的扭线进行很好的控制。这台创新的机器不需要做任何机械调节就可以加工不同尺寸的线缆。操作者只需要通过彩色触摸屏来选择所需的线缆尺寸，而这些尺寸早已存入程序储存库中，所有的参数（如开线直径、抓力和回刀值等）也已经自动设定。操作者只要按需编辑剥皮和脱皮的长度，机器就可以准备加工了。当线缆端末触及启动传感器，RotaryStrip 2400 就会开始剥皮加工。机器会自动夹紧线束，并根据编程输入的参数来进行剥皮加工。如有需要，可以储存程序，以备将来使用。

材料

电缆
电线
单芯电缆
实芯线
离散线
多芯电缆
单股绞线
玻璃光纤

加工能力

离散线缆加工

全剥

多芯线缆剥皮

多步骤剥皮

半剥

绞线功能

线缆横截面积	0.013 – 6 mm² (36 – 10 AWG)
最大线缆外径	最大线缆外径 7 mm (0.27")
直径增量	0.01 mm (0.001")
剥皮长度	最小剥皮长度 (0.01") 最大剥皮长度 (1.33")
剥皮长度增量	0.1 mm (0.01")
周期时间	1 s (0.75 mm² (18 AWG) 线缆，剥皮长度 10 mm (0.39"), 退皮长度 5 mm (0.19"))
周期开始	自动触发传感器或可选的脚踏
线缆类型	PVC, PUR, rubber, Teflon, Tefzel, Kapton, etc.
夹爪	程控抓力
可存储配方数量	可储存1000根线缆数据（只有当使用“扩展线束”时，才可使用存储功能
接口	脚踏, USB "Host"
选项	脚踏，弧形定位器
噪声级
电源	100/115 VAC, 230/240 VAC, 100 VA / 50/60 Hz
尺寸（长 x 宽 x 高）	390 x 130 x 280 mm (15.3" x 5.1" x 11.0")
重量	10 kg (22 lbs.)
CE 认证	RotaryStrip 2400 的设计完全符合机械电子设备安全性（CE）和电磁兼容性（EMC）标准
