HPC-9080全自动套号码管端子压着机
- 类 型:
- 端子压着机
- 品 牌:
- 海普锐
- 颜 色:
- 其他
- 产品描述:

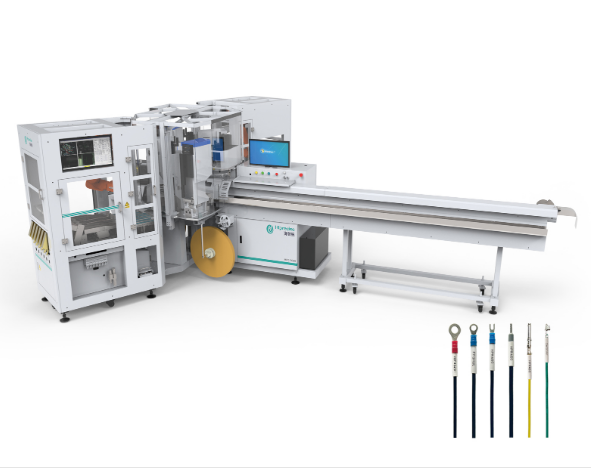

- HPC-9080全自动套号码管端子压着机
可以搜到:产品、技术、资料、新闻、检测、企业、视频
设备概述
集散粒端子、链式端子压接方式为一体;
两侧各12种端子免换模压接的独有专利技术;
6种导线、3种号码管根据工单需求自动切换;
18种(2*9种)端子免换模同时在线的全自动加工模式;
可按单柜的工单加工线束,自动成组加工和捆扎;
采用视觉识别+机器人智能上料方式,杜绝端子镀层损伤;
对乱线、缺料和压接力实时监测,确保产品质量;
预留MES、ERP、AGV接口。
设备功能:送线、定长裁线、剥皮、打标、套管、压接、成组收线。
技术参数
参数名称 |
规格 |
加工范围 |
线芯截面:0.5-4.0mm2(6mm2可切剥);导线类型:BVR、RV线 |
综合加工效率 |
≈5200pcs/天(8小时) |
最大送线速度 |
8m/s MAX |
压着力 |
2.5Ton |
可加工端头种类 |
OT、UT、管状、航空插头、裸端端头、链式端头等 |
电线切割长度 |
100-9999mm,(两端套号码管压接端头最短线长150mm) |
剥皮长度 |
1侧:1.0-15.0mm,2侧:1.00-15.00mm |
送线单元 |
6组 |
端头上料方式 |
机器人,模具 |
号码管长度 |
两端16-30mm(其他特殊长度需定制说明) |
套号码管单元 |
多管(3组)号码管 |
号码管标识 |
实现常规半角字符22个以内标识 |
收线机 |
4米双层式收线机(可扩展) |
