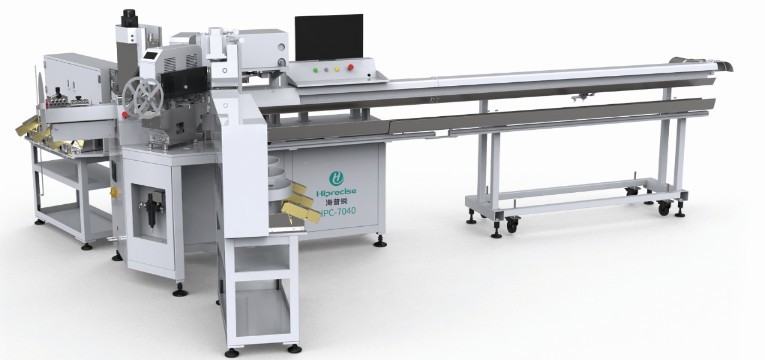

HPC-7040全自动套号码管端子压着机

HPC-7040全自动套号码管端子压着机

类  型:
端子压着机
品  牌:
海普锐(Hiprecse)
颜  色:
其他
产品描述:
HPC-7040全自动套号码管端子压着机

设备概述


1、适用两端压接散粒或一端连绕一端散粒端子的生产模式;

2、两侧各3种端子免换模压接模式;

3、双侧实现2*3种端子同时在线的自由组合;

4、端子振动盘和压接模可拓展,支持快换;

5、可选配双号码管模块,实现快速点动切换;

6、可选配增加单端链式端子压接模块;

7、对乱线、缺料和压接力实时监测,确保产品质量;

8、预留MES、ERP、AGV接口。


设备功能:送线、定长裁线、剥皮、打标、套管、压接、收线。



技术参数


参数名称

规格

加工范围

线芯截面:0.5-4.0mm2(6mm2可切剥);导线类型:BVR、RV线

功能

定长切断,单/双端剥皮,单/双端套号码管,单/双端压接

综合加工效率

5600pcs/天(8小时)

压着力

2.5T

可加工端头种类

OT、UT、管状、航空端子、裸端端头、链式端子等

电线切割长度

100-9999mm,(两端套号码管压接端头最短线长120mm)

剥皮长度

1侧:1.00-15.00mm,2侧:1.00-15.00mm

端子数量

6(2*3);可扩展:2×9

送线单元

1组

端头上料方式

振动盘,机械手

号码管长度

两端16-30mm(其他特殊长度需定制说明)

套号码管单元

单号码管机,可选配:双号码管机

号码管标识

实现常规半角字符22个以内标识

收线机

4米双层式收线机

整机尺寸

6200×3500×1800mm(不包含放线机)
