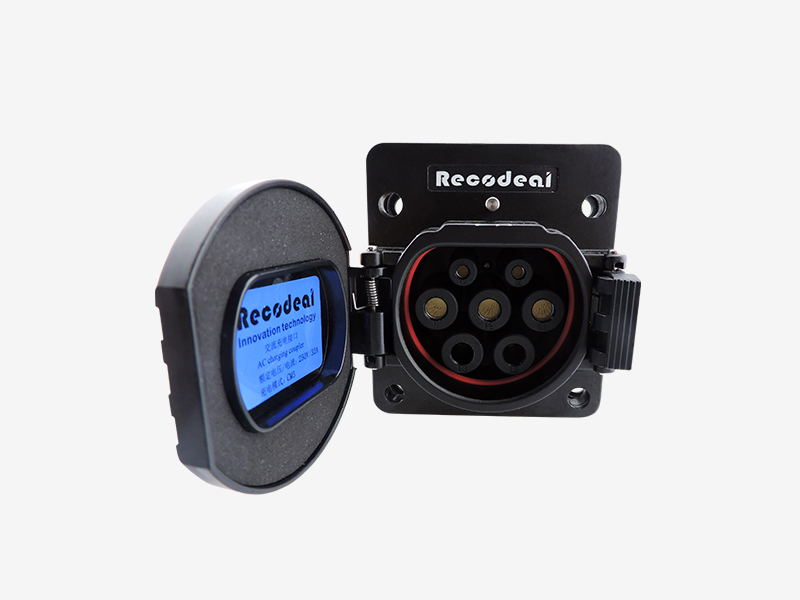

交流充电座-瑞可达

交流充电座-瑞可达

类　　型：: 交流充电座

品　　牌：: 瑞可达(Recodeal)

颜　　色：: 黑色

产品描述：: 额定电流：16-63A 额定电压：500V DC 芯数：7芯

产品描述

参考标准GB/T 18487.1-2015《电动汽车传导充电系统第1部分:通用要求》
GB/T 20234.1-2015《电动汽车传导充电用连接装置第1部分:通用要求》
GB/T 20234.2-2015《电动汽车传导充电用连接装置第2部分:交流充电接口》
高于国标防护等级要求,一些充电接口可达到IP66以上防护等级
防误触设计(IPXXB)
线径范围:2.5mm²--16mm²
最大可支持63A充电电流
可灵活定制产品

性能参数

额定电流

接触件规格	适配电缆	额定电流	用于
Φ6mm	2.5mm²	16A	模式二
	6mm²	32A	模式三
	16mm²	63A	模式三

额定电压：500V AC
温度范围：-40℃--+85℃

充电模式参数归总

交流充电接口插头配线规格以及电气参数
推荐线缆规格	额定电流	各个接口线缆规格(mm²)
推荐线缆规格	额定电流	L1	N	PE	L2	L3	CC	CP
32.5mm²+10.75mm²	16A	2.5	2.5	2.5	/	/	0.75	0.75
36mm²+10.75mm²	32A	6	6	6	/	/	0.75	0.75
516mm²+10.75mm²	63A	16	16	16	16	16	0.75	0.75
若有其它要求请提出，充电接口的具体型号根据客户要求定制。

后安装插座

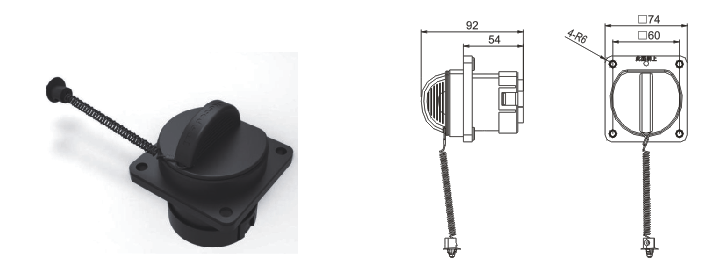

快速插拔式防尘盖—1

功能简介：后安装交流充电插座，内嵌M6螺母，安装尺寸符合国标要求，尼农弹力绳上卡扣固定在车身开孔内，防尘盖能实现快速插拔，插座后腔防护等级IP67，具体型号请咨询我司；

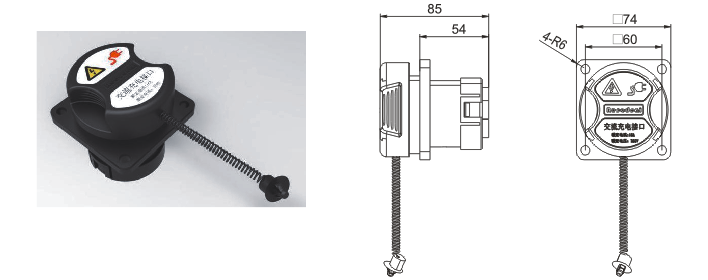

快速插拔式防尘盖—2

后安装交流充电插座，内嵌M6螺母，安装尺寸符合国标要求，尼农弹力绳上卡扣固定在车身开孔内，防尘盖能实现快速插拔，插座后腔防护等级IP67，具体型号请咨询我司；

前安装插座

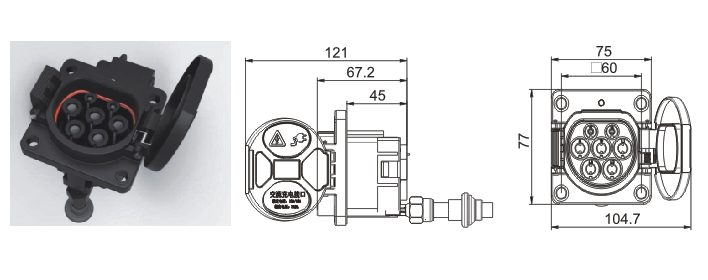

带排水口功能插座

前安装交流充电插座，带有阻尼翻盖，安装尺寸符合国标要求，插座后腔体防护等级IP67，另外前腔体包括插孔内部意外进水后均可通过排水口和排水管排出，水排尽后仍能继续充电，具体型号请咨询我司；

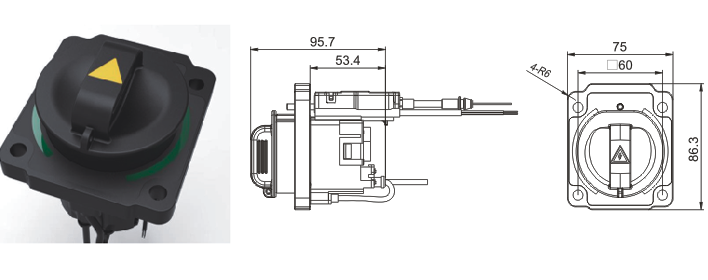

带指示灯功能插座1

阻尼翻盖插座，插座适用于前安装，安装尺寸符合国标要求，插座后腔体防护等级IP67，单独带有充电状态灯，通过颜色变化显示不同充电状态，具体可按客户要求定做，具体型号请咨询我司；

带指示灯功能插座2

拔盖插座，插座适用于前安装或后安装，安装尺寸符合国标要求，插座后腔体防护等级IP67，法兰两侧带有半环形充电状态灯，通过颜色变化显示不同充电状态，具体可按客户要求定做，具体型号请咨询我司；

电机锁插座

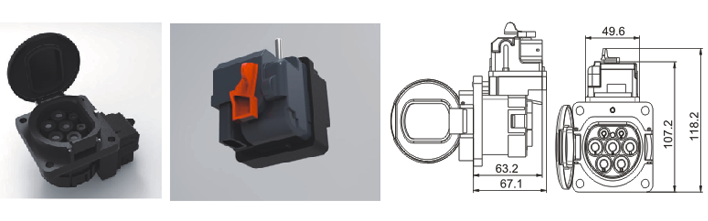

电机锁1

电机锁驱动电压12V，另外电机锁能提供锁止到位信号与解锁到位信号，具体型号请咨询我司；

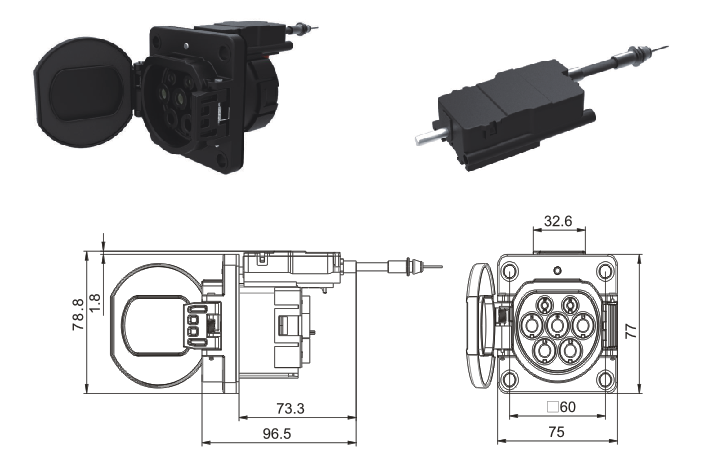

电机锁2

瑞可达自主设计电机锁，驱动电压12V，单独防护等级IP55，锁轴杆与手动解锁拉杆为非联动，机械寿命：100000次/来回（可配三线制或四线制），体积相比同类电机锁更小，适用于车身安装空间较小处，具体型号请咨询我司；
