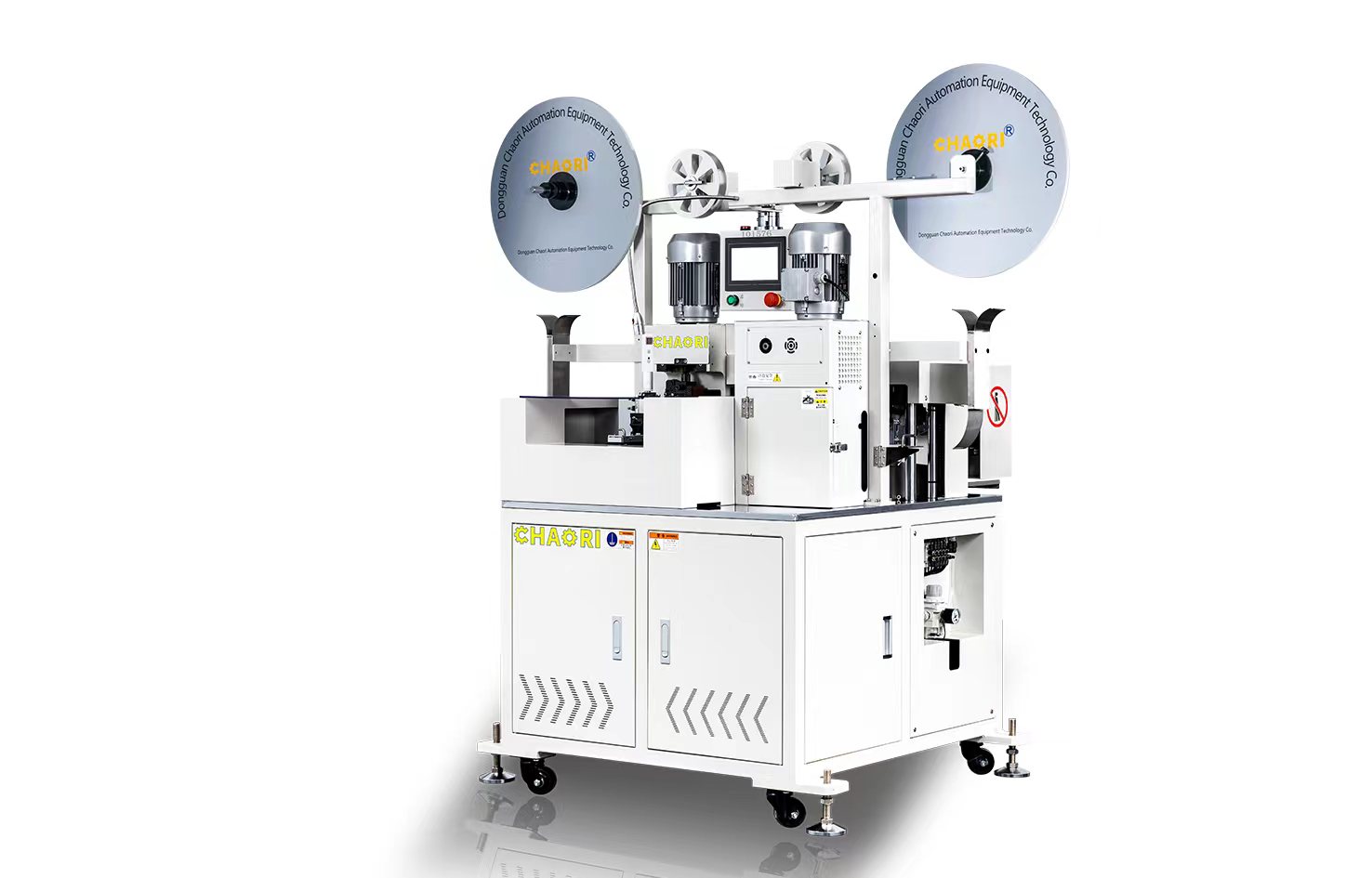

全自动双头压端沾锡机08Q
- 产品描述:
- 全自动双头压端沾锡机08Q
可以搜到:产品、技术、资料、新闻、检测、企业、视频
设备功能:双头压端,可一头压端一头扭线上锡;
节省成本:双头压端单头上锡,所有过程全自动完成,为客户节约生产成本,;
稳定性好:压端采用偏心轴和凸轮结构,端子压着力均衡,端子压着整齐,一致性好;
精度高:采用伺服电机控制切断、剥皮、压端定位、送壳、穿壳,定位精确;
操作简单:触触摸屏操作,参数设定及操作简便,一看即会,
普通员工只需简单培训,即可一人操作数台设备:
基本参数 |
设备编号 |
CR-08Q |
设备名称 |
全自动双头压端沾锡机 |
|
长x宽x高 |
(2159+L)x1630x1750 |
|
设备重量 |
约700KG |
|
工作气压 |
0.5-0.7Mpa,气源过滤干燥 |
|
工作电压 |
AC220V 50HZ/15A |
|
额定电流 |
25A |
|
安放环境 |
地面平整结实,干燥,无阳光照射 |
|
设备配置 |
控制 |
永宏PLC |
伺服电机 |
永宏(日本三协)伺服电机 |
|
步进电机 |
雷塞步进电机 |
|
气动 |
SMC气动 |
|
检测 |
压力管理装置(选配) |
|
功能参数 |
效率 |
800PCS/h(排线12P),机器可24小时工作 |
特殊功能 |
排线可同时加工两条或两条以上(含两并线) |
|
电子线可同时加工12条(最多) | ||
两端压着、单端压着、间隔压着、转相压着 | ||
排线中间分段(4段) | ||
后端可半剥、可上锡 | ||
模具更换 |
可更换模具 |
|
加工参数 |
切断长度 |
45-1000mm(长度可以定制) |
前端剥皮长度 |
剥皮0-6mm |
|
后端剥皮长度 |
剥皮0-10mm、扭线3-8mm |
|
线材种类 |
AWG30#-18#排线类,26#-18#电子线 |
|
最大线宽 |
35mm |
|
最大P数 |
24P |
