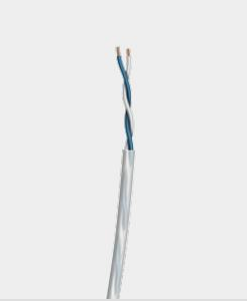

125℃级带护套100M以太网数据缆

125℃级带护套100M以太网数据缆

类  型:
125℃级带护套100M以太网数据缆
品  牌:
江扬线缆
颜  色:
其他
产品描述:
125℃级带护套100M以太网数据缆

产品介绍

 一对以太网总线用于汽车系统,旨在为了获得一套具有灵活性和可扩展性的以太网布线方案,它可以提 高车辆的安全性和舒适性,并提供信息娱乐,同时显著降低车内网络的复杂性和布线成本。代替CAN总线并 作为5G通信的最佳配套总线,带护套的100M以太网数据缆可以获得更好的防护性能。


产品信息

 参考标准 —— ISO 19642、IEEE802.3bw、VW75206-2、QC/T 414、GMW 3173、SAE J3117

 温度范围 —— -40~125℃ 弯曲半径 —— 5×O.D(固定),10×O.D(非固定)

 电压等级 —— DC 60V

 阻燃要求 —— 满足ISO 19642标准


产品材料

 导 体 —— 裸铜

 绝 缘 —— 阻燃交联聚烯烃(XLPE) 护 套 —— 聚氯乙烯(PVC);热固性弹性体(TPE)


电气性能
 特性阻抗:100±10Ω(TDR)

衰 减 :

屏幕截图 2023-12-06 143522.png

回波损耗:≤-15.5dB(1MHz~3GHz)

屏幕截图 2023-12-06 143554.png

纵向转换损耗LCL&LCTL :

屏幕截图 2023-12-06 143622.png

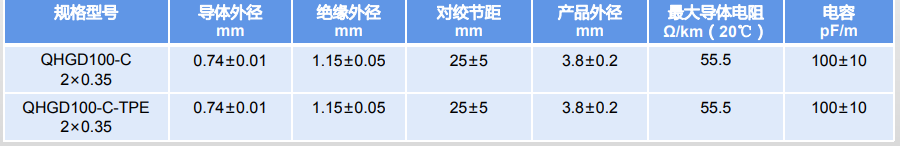

产品结构

屏幕截图 2023-12-06 143636.png
