大平方高压线束屏蔽刷剪机

类　　型：: 屏蔽/编织处理设备

品　　牌：: 力肯智能

颜　　色：: 其他

产品描述：: 大平方高压线束屏蔽刷剪机、或大平方高压线束屏蔽处理机，又叫大平方屏蔽刷剪一体机，型号：LK-SJB-80，是一款针对新能源大平方高压线束前端屏蔽打散剪切、后翻/前翻保留的自动化机械，适用直径范围10-20mm、处理长度10-80mm。

联系我们

大平方高压线束屏蔽刷剪机、或大平方高压线束屏蔽处理机，又叫大平方屏蔽刷剪一体机，型号：LK-SJB-80，是一款针对新能源大平方高压线束前端屏蔽打散剪切、后翻/前翻保留的自动化机械，适用直径范围10-20mm、处理长度10-80mm。采用气动驱动、电机毛刷、直线型闭合冲刀的复合机械原理，首先电机旋转毛刷打散屏蔽网、再机动后翻屏蔽丝、最后冲刀闭合剪切多余屏蔽丝，常规脚踏式开关控制，环保线槽便于收集屏蔽切割后碎屑，整机噪音小。产品优势：①整机参数化控制，有20种不同规格的数据库，调用便捷；②可实现程序化AB端先后加工（AB端保留屏蔽长度不同），A端加工完成、自动切换程序加工B端，或A端、B端单独循环加工；③创新旋转电机毛刷，360°打散屏蔽层，打散效果更好；④整机两侧、后方是暗把手柜门设计，机器检修便捷；⑤内置PLC监控，故障自动提醒。

大平方高压线束屏蔽网刷剪一体机，型号：LK-SJB-80
序号	目录	机械功能配置	参数范围
1	设备操作显示 Equipment operation display	高清触摸屏 HD touch screen	7寸
2	设备操作控制 Equipment operation control	脚踏开关 Foot pedal	1个
3	适用直径 Applicable diameter	OD	Φ10-18mm
4	屏蔽修剪长度 Shield trim length	20种数据库 20 Databases	10-80mm
5	屏蔽保留长度 Shield retention length	数控调节 Numerical control	5-20mm
6	工艺数据库 Process database	数控设置参数保存，随时调用 The NC setting parameters are saved and called at any time	20种
7	设备运行周期 Equipment operation cycle	可调节，根据屏蔽网的缠绕密度、长度，常见85%密度 Adjustable, according to the shielding net winding density, length, common 85% density	4.5秒-15秒/pcs
8	产能 Capacity		240-800pcs/小时
9	机械耗材 Mechanical consumables	定制刀具 Custom tool	10万次切割/个 100,000 cuts
★	刀具适用范围 Scope of application of knives	根据芯线定制刀具 Customized cutting tool according to the core wire	兼容芯线负1mm，可通用 Compatible core wire -1mm, universal
11	电力要求 Electric power requirements		220V 50H z
12	功率 Rate of work		800W
13	空压机气源要求 Air compressor air source requirements		0.6PA
14	尺寸 Size		L1180xW680xH1330mm
专利产品，授权使用（Made in China）

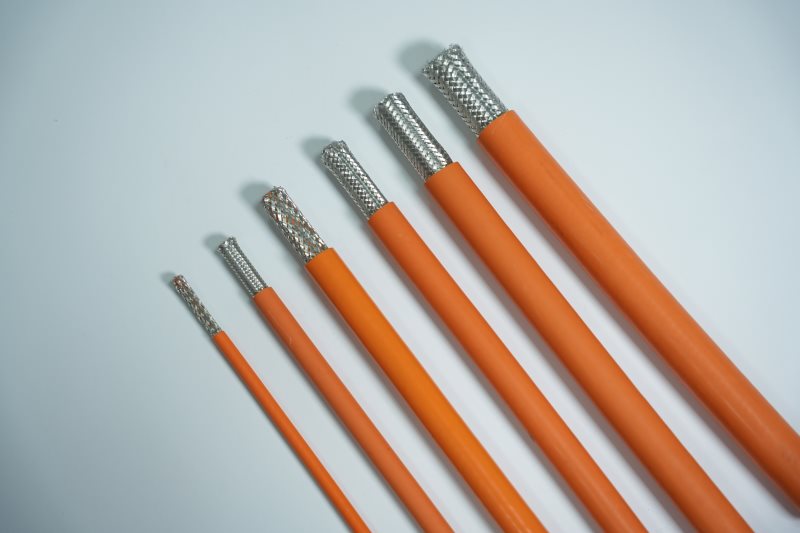

工艺前：

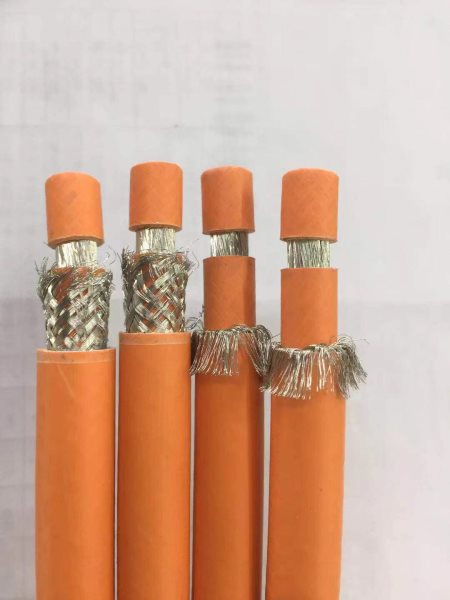

工艺后：


播放：1075次

LK-SJB-80大平方高压线束屏蔽刷剪机
