泽泰线束CAD/CAPP软件

泽泰线束CAD/CAPP软件

类　　型：: 泽泰线束CAD/CAPP软件

品　　牌：: 泽泰科技

颜　　色：: 其它

产品描述：: 泽泰线束CAD/CAPP软件

联系我们

通过实施泽泰线束软件，构建适合公司技术需要的工艺资源信息库，实现线束工艺设计中资源共享和精准化管理，降低线束工艺设计难度，保证线束工艺技术参数的正确性和准确性，避免设计错误，提高工作效率。

基于软件提供的智能分析最优短接点等功能，可最大限度进行工艺优化，节约电线材料，降低生产成本。同时轻松应对后期图纸版本升级问题，如分支长度、护套、线号变更，可由软件重新进行分析计算，快速生成变更后的工艺数据。软件提供快速报价模块，可快速进行图纸转换、计算线长、统计BOM、计算成本，可大大提高市场反应速度。

通过泽泰线束软件，可提高工艺设计效率8倍以上，降低新进工程师的技术培训难度，缩短培训周期，确保新进工程师工艺设计结果的正确性，从而最大程度的降低工艺人员流动为公司带来的技术损失。同时将线束工程师从繁琐的工作中解脱出来，把更多精力和时间集中在工艺优化和项目创新方面。

功能概述

泽泰线束软件包含CAD和CAPP两大功能模块：CAD模块可实现对线束图纸的模块化和参数化设计，提高绘图效率，快速规范图纸，从源头上彻底避免单头线、线色、线径不一致等图纸设计错误。

CAPP模块可自动为电线两端匹配端子、剥头长度、压接检验标准、防水栓和裁线余量等工艺技术参数；可自动提醒待短接线号，智能分析各回路线号的最优短接位置，最大程度降低电线成本，可快速计算各线号裁线长度，一键绘制短接简图，快速生成工艺下线表、周转卡、下管BOM、物料BOM等工艺数据。同时还提供线束包扎及定位装置的快速绘制及统计分析，前预装图快速辅助设计，工装板图辅助绘制等功能。通过软件可确保工艺结果的正确性，提高工作效率5倍左右，降低新进工程师的工艺学习难度。

支持三大CAD平台

泽泰线束软件支持AutoCAD、中望CAD、浩辰CAD等主流CAD软件。


产品特性

1.线束图纸快速转换

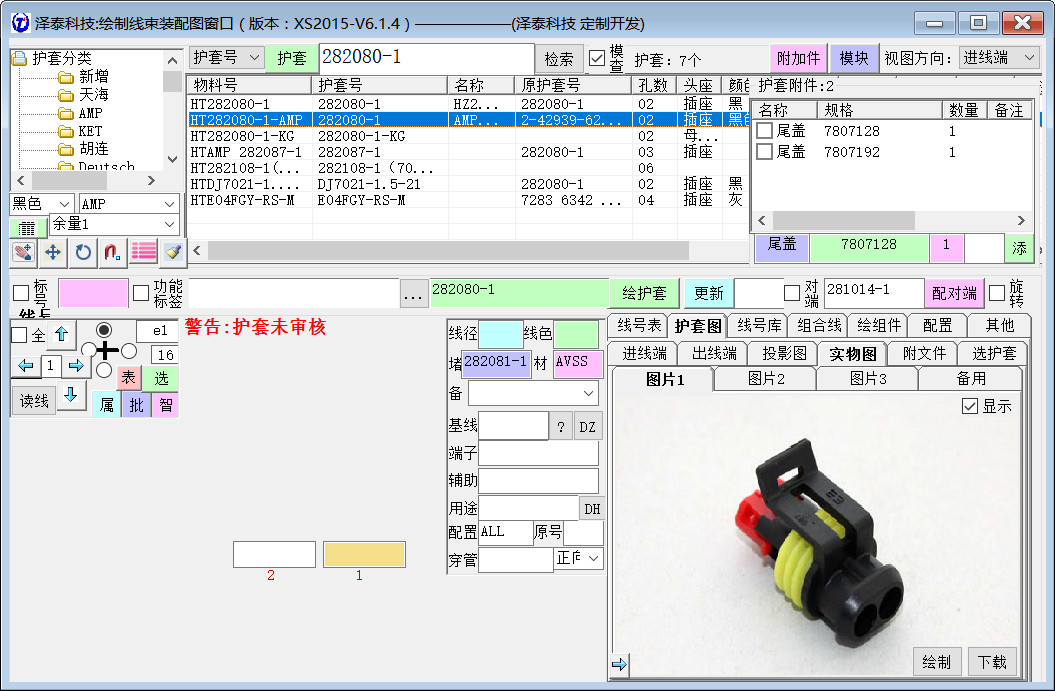

通过构建护套资源库(包含进、出线端CAD图形、实物图片、端子、防水栓、盲栓、附件等信息)，实现线束图纸的模块化和参数化设计，为工程师提供统一的工艺设计技术标准，形成公司的固定信息(软)资产。

软件具有超线径及时提醒、一键绘制对插端护套，根据护套是否防水，自动绘制占位符或盲栓图块等功能。最终快速将主机厂图纸转换为符合生产要求的图纸。

2. 工艺参数智能配置

提取线束图纸设计信息后，首先分析图纸内可能存在的单头线和同回路内的重复线号，并可一键批量修改重复线号，同时分析是否存在两端预设线径、线色不一致的线号，避免发生错误。

基于企业线束工艺资源信息库，软件可快速为全部线号配置压接端子、剥头长度、压接检验标准、防水栓和裁线余量等工艺技术参数，保证工程师线束工艺设计结果的一致性和正确性。

3.最优卡点智能分析

软件自动列表待短接线号，并智能分析各回路包含线号的最优短接点位置，大大缩短各回路线号的查找时间，同时最大限度节约电线材料，降低生产成本。

软件自动匹配卡点压件、辅助及打卡线号剥头长度等工艺参数。另外软件具有分支快速拆分、过渡线连接卡点设置、禁止打卡区域提醒等功能，在提高工作效率的同时也避免了遗漏线号等工艺错误。

4.电线长度精确计算

软件完成图纸内单线号打卡或共压处理后，即进行电线长度（电线长度=两端加工余量+经过分支长度+自定义加长量）计算。由软件计算出数百根电线的下线长度，准确率为100%，从而将线束工程师从繁重的计算线长中解脱出来，把精力放在工艺优化等方面上来。

5.接线简图智能绘制

完成图纸各回路内线号卡(短接)点的设置后，软件自动分析各卡点包含线号的出线方向，并一键绘制全部卡点接线简图。相对接线图的传统绘制过程，绘制效率可提高95%以上。

6.工艺表格自动生成

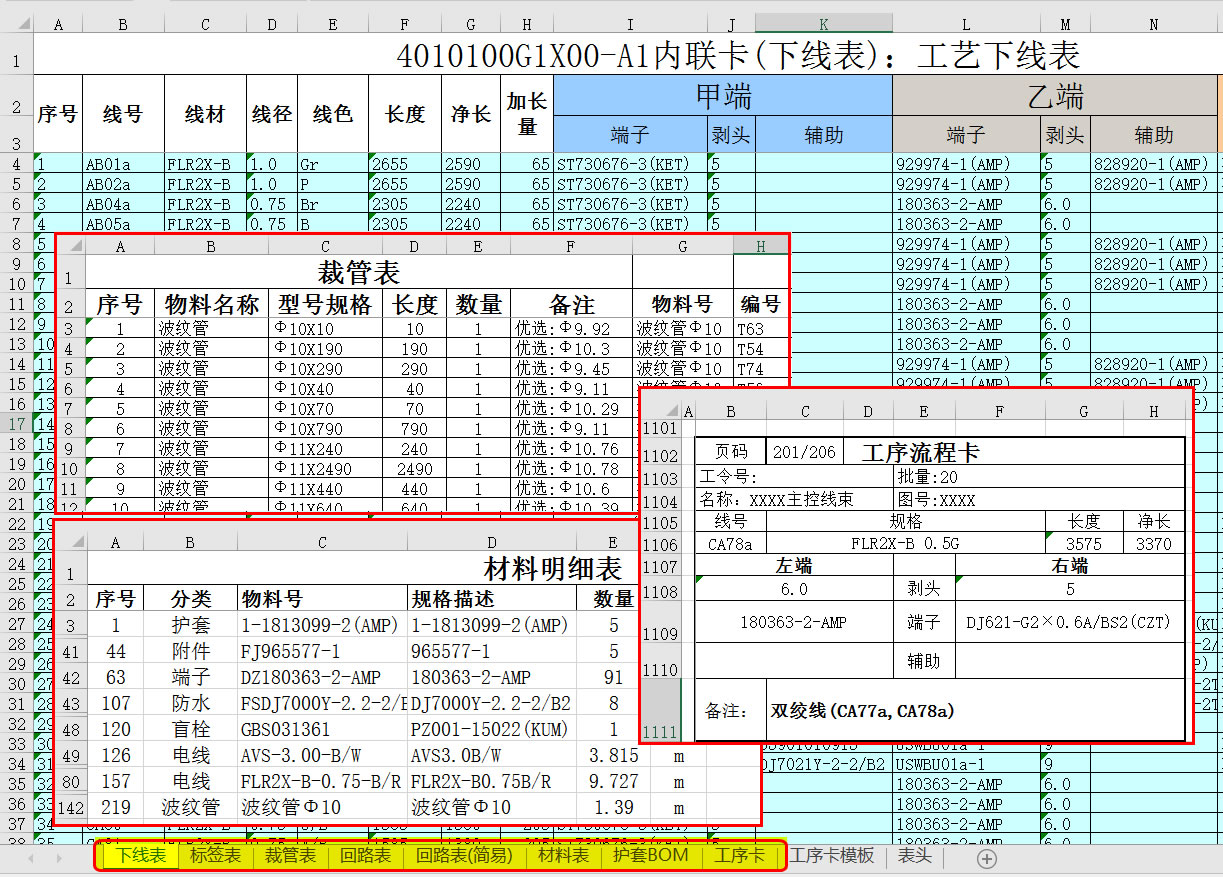

软件自动生成工艺下线表、周转卡、下管表、号码管表、功能标签表、导线标签、线号回路表、卡点回路表、产品BOM等工艺技术表格，并按企业现有格式直接打印输出。

7.线束辅助快速绘制

线束辅材主要指线束图纸内包扎材料和各类定位装置等材料，通过软件能分析出经过任意分支的电线明细，由软件计算出最佳包管直径并快速绘制相应包扎材料到图纸。软件以模块化和参数化的方法快速绘制图纸包含的各类定位装置(卡扣)，并可统计到产品BOM内。

8.前预装图辅助设计

软件自动列表待预装护套及其线号，自动分析并标识待预装护套关联护套及其线号，一键绘制色标，分析各预装图中可能存在的错误，如漏装线号、错装线号等，避免了预装错误。

图纸打印输出前，软件可对图纸进行快速格式化，如统一护套描述、线号、线径、线色字体样式等，可一键完成对各护套的视图转换，便于车间生产参考。

9.工装板图辅助绘制

软件可实现线束产品图分支线自动1:1延伸，护套自动找回分支端点，根据各分支线包扎方式快速绘制包扎图示，根据护套快速绘制对应治具等功能。

线束工艺资源库管理

　　对护套及其适配信息、端子、防水栓、盲栓、包扎材料、卡扣等基础信息的便捷管理，实现线束工艺设计信息资源共享，为软件的各种自动化功能提供数据基础，并为工程师提供准确的工艺设计技术标准，确保线束图纸设计和工艺结果的规范性和正确性。
