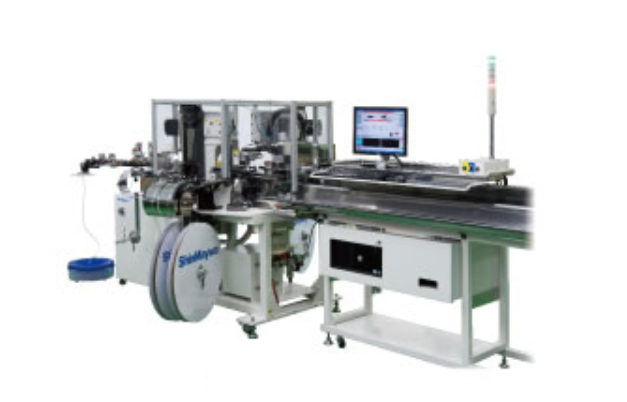

两端打端子机TRD401

类　　型：: 两端打端子机

品　　牌：: 新明和

颜　　色：: 其它

产品描述：: 日益进化和发展的汽车产业。随着车辆电子化的发展，线束作用的增加，电线尺寸的细线化成了很大的课题。此外,为了应对汽车厂家的生产计划，近年来线束的小批量生产成了全世界的趋势。能解决这个课题的正是新明和的两端打端子机TRD401系列。除了支持高度质量管理的各种传感器之外,还标准装备了端子压着监视器。备有提高生产性的“自动换线装置”和“模具更换装置”。此外,产品线中还新增加了搭载3连自动更换防水栓机型，受到了全世界用户的支持。

联系我们

自动换线装置

因变更电线颜色和尺寸而需的繁琐换线作业实现了自动化

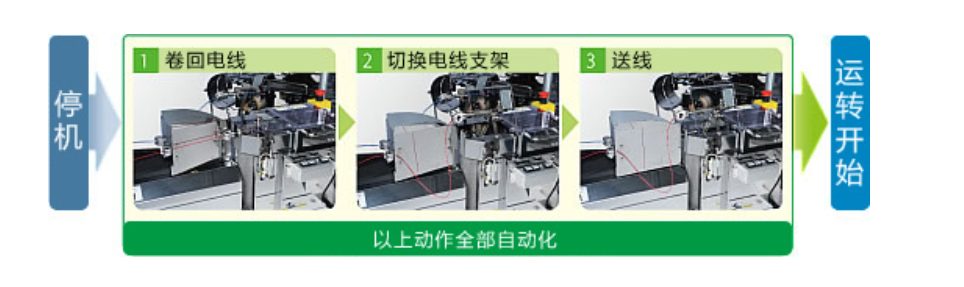

在生产中预设号下批次生产用的电线，则可实现自动换线。与以往的手动换线相比，自动换线所需时间每次所需时间可缩短为1/6。

端子、模具更换装置

停机时间大幅缩短

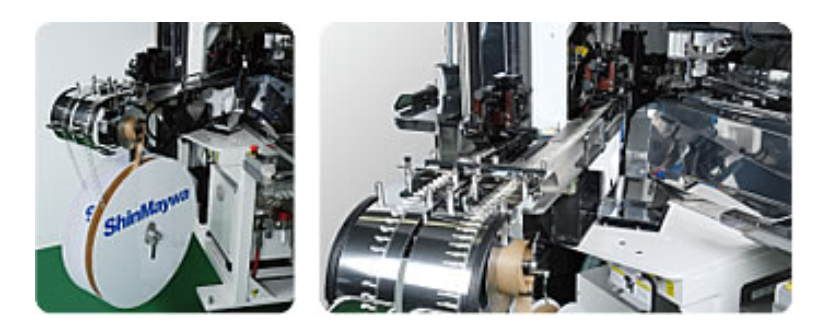

在生产中将下个使用的端子和模具放置好，推移滑架进行更换作业。

自动电线交换装置，模具更换装置为选购件。

标准规格

TRD401	TRD401WPA 两端防水栓插入打端子机	TRD401WPSA 单端防水栓插入两端打端子机
最大加工能力		两侧压着4200(根/小时)	仅限两侧压着3900(根/小时) 两端防水栓插入压着2600(根/小时)	仅限两侧压着3900(根/小时) 单端防水栓插入两端压着2600(根/小时)
最大加工能力		条件：切断长度100(㎜),机械速度最大设定
电线绝缘外径/适用的电线尺寸	标准	1.0−3.0 (mm) / 0.22−2.0 (mm2)
	支持细线	0.8−2.0 (mm) / 0.13−0.8 (mm2)	有关对细线，3mm2规格的支持问题，请与我公司商谈。
	3mm2支持	1.5−4.0 (mm) / 0.5−3.0 (mm2)	有关对细线，3mm2规格的支持问题，请与我公司商谈。
切断长度		60-20,000 (mm)
剥皮长度前/后两端		0−17（mm）／设定单位0.1（mm）	–	–
半剥皮长度前/后两端		1−25（mm）／设定单位0.1（mm）剥皮移动长度最大为17㎜
压着机能力		24.5 (kN)
压着机行程		标准 30（mm）　　选项件： 40（mm）可能
适用端子	板厚	以(铜合金)0.6（㎜）以下为基准
适用端子	最大长度	标准25（㎜）以下最大可设定30（㎜）。但,设定25~30（㎜）时，加工能力会降低。
防水栓插入装置适用的防水栓		–	外径φ8㎜×长度12㎜以下圆形橡胶制※1
电源		AC三相200±20(V)　50/60（Hz）、　PC用电源单相100V±14(V) 选项变压器带有PC用电源,单相100V
电力消耗量		0.35 (kWh)	0.41 (kWh)	0.40 (kWh)
电力消耗量		打开电源时，启动时会产生瞬间电流，因此电源容量请确保在3kVA以上。
压缩空气	压力	0.5−0.7 (MPa)
	消耗量※2	0.15 (m3/min) (ANR)	0.25 (m3/min) (ANR)	0.20 (m3/min) (ANR)
	消耗量※2	0.15 (m3/min) (ANR)	包括进纸器的空气消耗
操作画面	显示器	液晶显示器
	语言	日语、英语、西班牙语、中文,有关其他语言,请另行商谈。
	操作	鼠标、键盘
	操作权限	可设定5级
压着监视器		新明和制端子压着监视器标准装备波形显示在操作画面下部。
使用环境	温度	10−40 (°C)
使用环境	湿度	RH 40−60 (%)
质量	本体	本体 890（kg）选项件搭载状态	本体 940（kg）选项件搭载状态	本体 920（kg）选项件搭载状态
	长线输送机	2m型： 150（kg） 3m型： 180（kg） 5m型： 230（kg）
	馈料器	-	单台25(kg) (包括台,送线器)
	带辅助受线装置PC台	30 (kg)
其他标准装备		不良电线切断刀，层间纸卷纸器，数字式伸线机，端子有无•过载传感器，电线接头传感器,电线有无传感器，电线打结传感器，F测线嘴一套

关于电线和防水栓的组合，请事先与我公司商谈。
供气温度范围为0～30°C范围。
如果存在结冰可能时，请使用干燥机等机器充分驱除供气中的水分。
另因供气中的油分或灰尘等杂物对气动元件有恶劣影响,请使用过滤器和油水分离器将其驱除。

外形尺寸图

TRD401、TRD401WPA、TRD401WPSA 通用
