WIRETEST软件

WIRETEST软件

类  型:
系统软件
品  牌:
博基兴业
颜  色:
其他
产品描述:
电测系统 博基兴业 其他 软件

简介

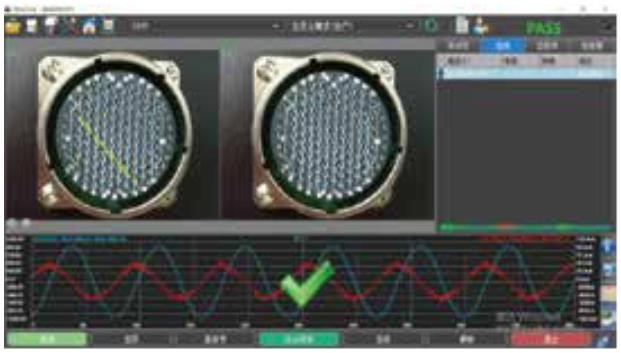

WireTest智能线束综测软件是基于BKW系列线缆线束测试仪控制、检测、管理等需求而研发的配套应用软件,简称“WireTest”软件。主要用于控制、检测、管理线缆线束测试仪的基础资源,为开发和操作人员提供一个便捷、实用、友好的人机界面。WireTest软件通过对多通道矩阵开关及高压监控等硬件基础设施的控制,生成多功能测试模式,完成线缆线束测试仪针对各类型线缆线束的测试功能,满足用户各种测试工程需求。


主要测试功能

①连接关系测试

●包括由于导线的通路、短路、断路、插针错位、连 接不良等造成的连接关系混乱;

●通过测试分析普通导线的导通电阻,完成导线的传


导性能监测;

  一套线网中对不同单元的测试要求分别进行测试

●复杂系统可以支持分系统进行线束测试;

●自学习测试功能:快速检测出未知线缆线束的连接


关系;

●查线号测试功能:辅助装配,可迅速查找节点准确


②绝缘/耐压测试

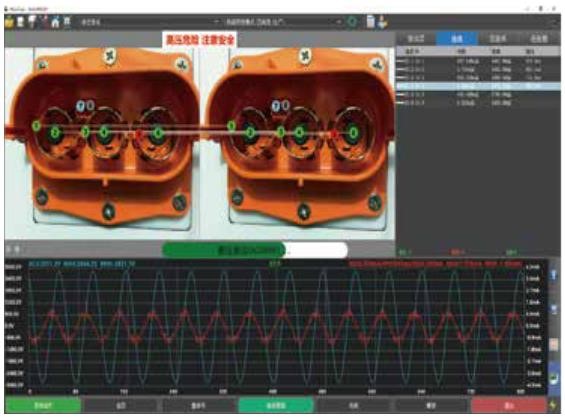

●主要包括快速接地组合测试、网络分组分项测试、测试电压曲线控制、网络分组交互测试、高压屏蔽等测试步序。主要利用网络分组交互测试法在 一套线网中对不同单元的测试要求分别进行测试,先做导通测试,再做短路测试,然后做绝缘耐压测试,找出所有缺陷,大大提高测试速度。

●自动完成多点的绝缘测试,升压时间、测试时间均可调,测试电压DC50V递增;快速测试线与线间、

●支持快速二分绝缘和耐压测试,可以快速测试复杂

线缆优劣。


③元器件测试功能

●电阻测试功能:软件可以测试线束中的特定电阻,如各种热电阻;

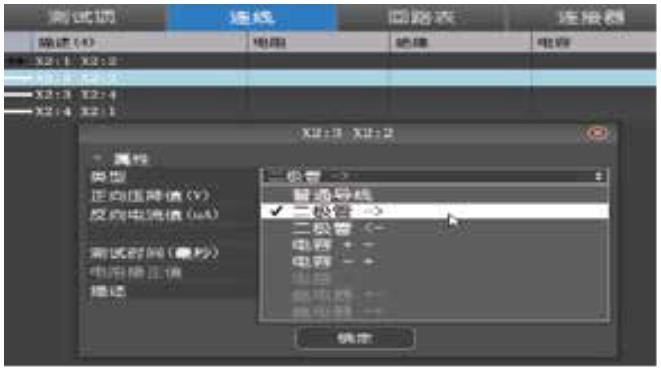

●二极管测试功能:测试二极管的正向压降,反向泄露电流等参数;

●电容/电感/电压值测试功能;

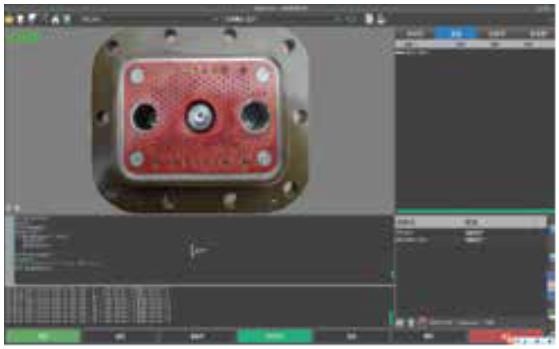

④离散线束点测功能

●软件支持导通和点测组合测试,对有连接和离散点的复杂线束一步即可完成短路,断路测试,提高了线束测试效率;

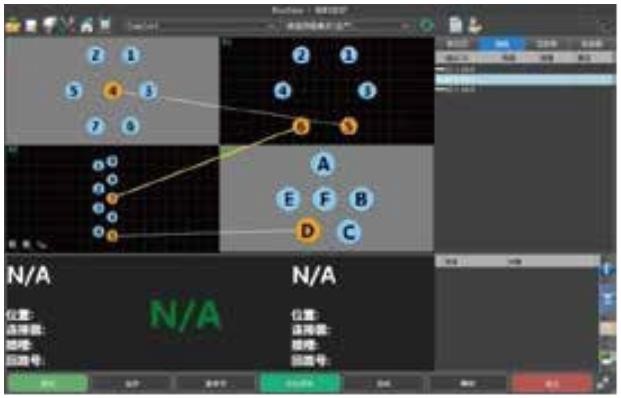

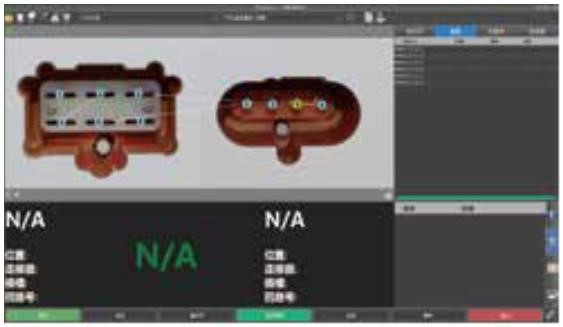

⑤故障定位及显示功能

●支持短断路分边功能;

●支持绝缘低诊断功能;

●支持线束端子号,位置号,管脚号定位指示;

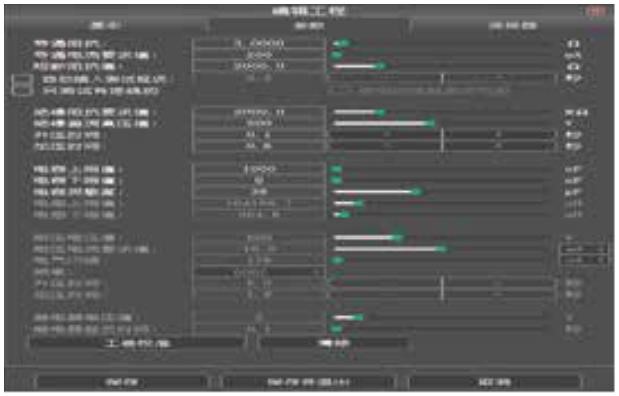

⑥测试工程数据管理功能

系统支持建立多个不同类别的测试工程,并具有自学习和记忆功能。用户遇到同型号同连接关系的被测线缆,可直接调用加载同样的测试工程即可。

测试线缆越多,测试工程库中数据越丰富,测试线缆越简便。这种独创的自学习和记忆功能,把重复繁杂的线缆测试变的轻松快捷。



⑦外部数据和连接关系导入功能

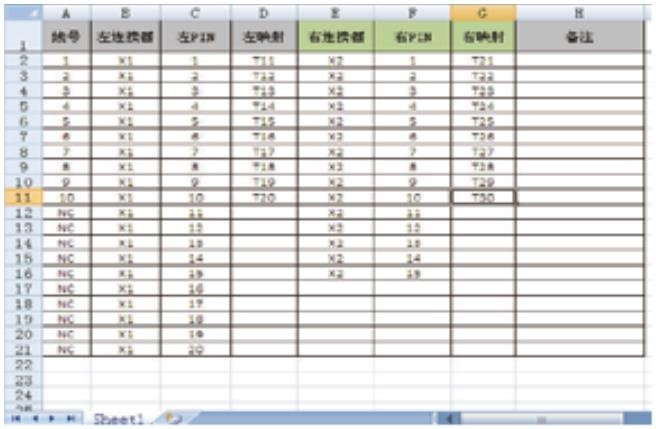

●支持外部线缆接插件Excel数据表导入功能:满足用户原有线缆接线关系直接导入系统的需求,无需再次建立连接器映射关系,从而减少工作量,提高工作效率。

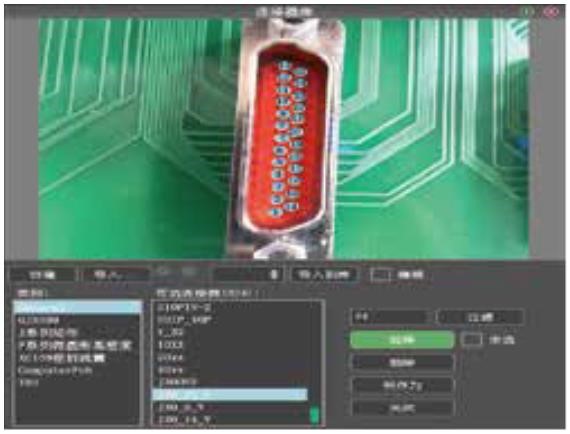

⑧连接器封装模型数据库管理功能

●系统库已有上千种常见连接器封装模型供用户调用。用户可以创建或者从PROTEL线束线缆接插件封装模型库导入功能,方便管理各类电缆连接器封装模型,从而可调出任意被测线缆连接器在工程中使用。

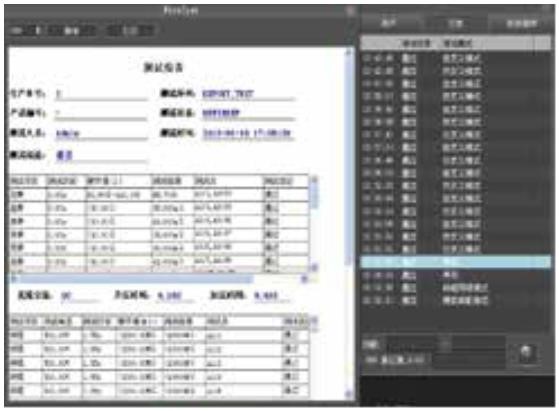

⑨测试报告记录管理功能

●系统具有自动记录、显示、打印测试过程和测试结果的功能;

●具有根据线束条码、关键字、测试日期等搜索查询功能;

●测试报告导出功能,方便用户查看和打印;



⑩用户权限管理功能

●每个用户拥有独立的密码及角色权限:管理员负责管理工程数据等, 操作员负责测试。




⑾支持工程组合测试/脚本扩展测试功能

●用户可以根据一个测试项目分多个测试工程,然后组合一个序列测试。

●用户可以根据被测对象的特点,编写自定义的测试逻辑。

●脚本可以调用测试设备的扩展IO完成输入输出,具有提示用户输入,语音提示等功能。

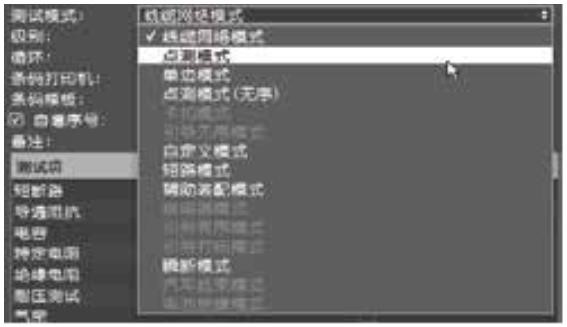

⑿线束测试软件支持多种测试模式

 ●包括线缆网回路测试、点测、汽车线束测试、自定义任意点测试指标、绝缘耐压多对多测试等,满足不同应用场景下的测试。


⒀支持新能源汽车线束综合测试,一键测试导通、绝缘、耐压、气密。

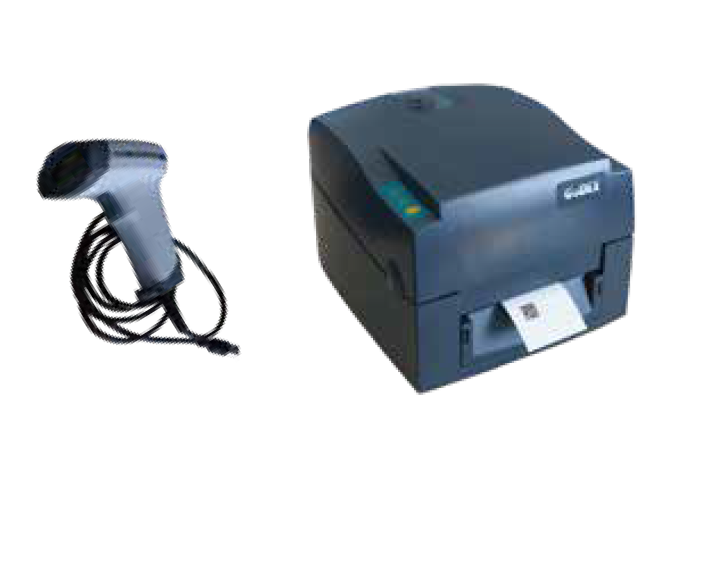

14支持条码标签打印及扫描枪输入

●测试完成后可自动打印客户定制的标签条码。
